Paso 1: Creación de un prototipo la fuente de alimentación

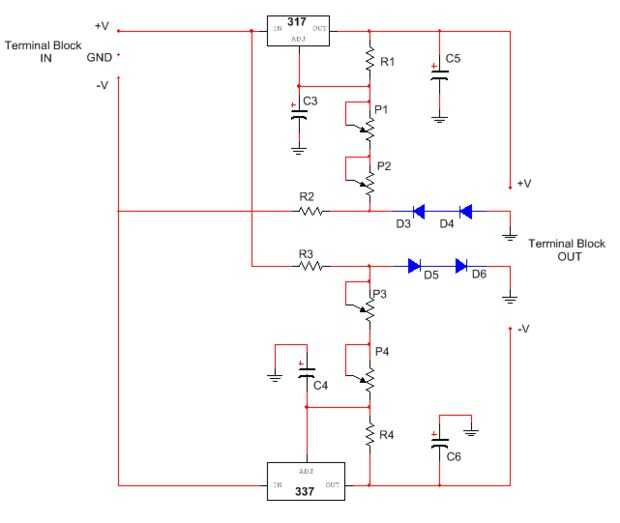

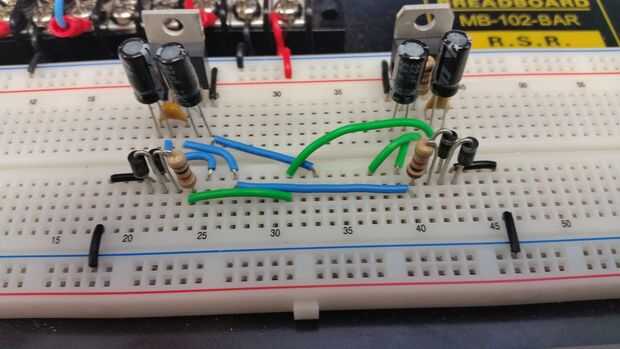

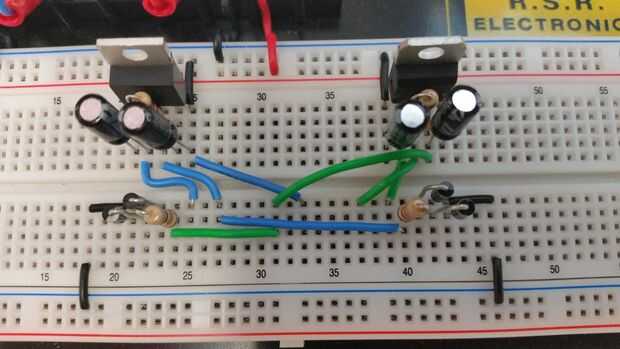

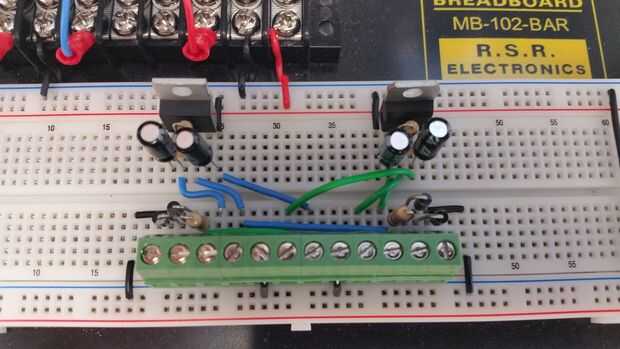

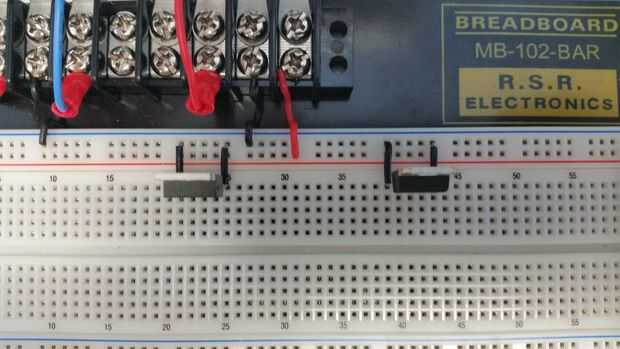

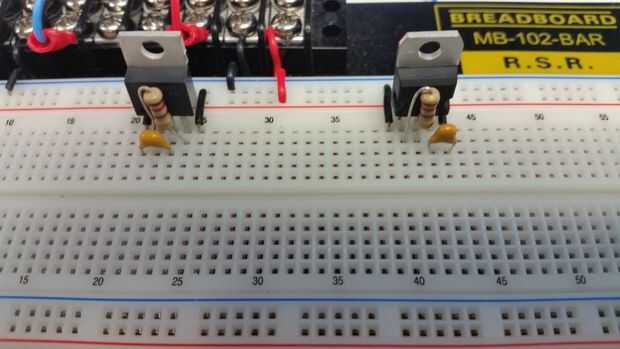

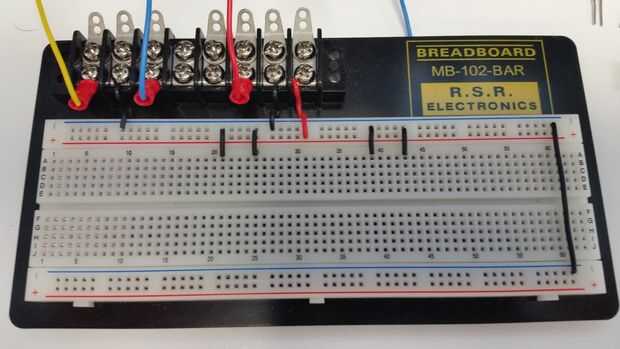

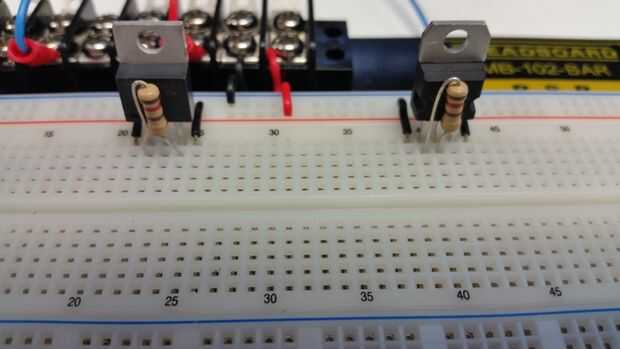

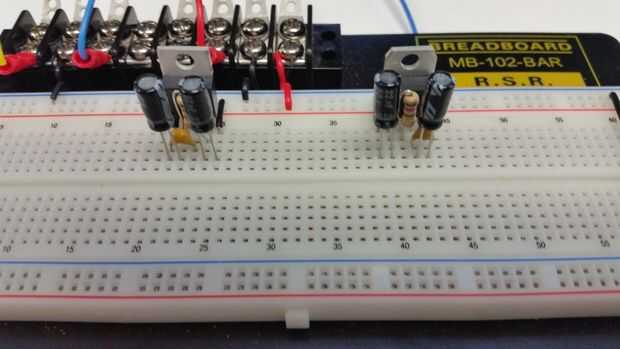

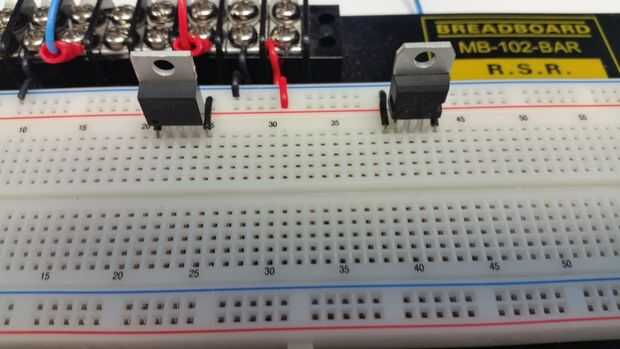

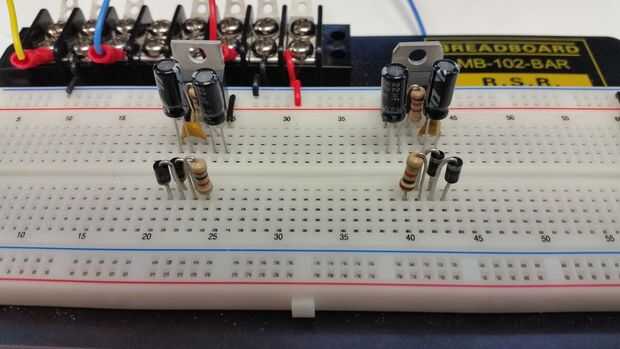

Los cuadros incluidos le ayudará prototipo la fuente de alimentación paso a paso.
El diseño está diseñado para un construir permanente en una placa de prototipo. Se hicieron algunas modificaciones.
Nota importante:

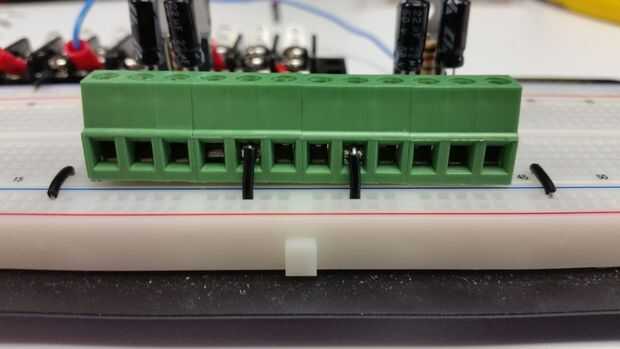

Al hacer una construcción permanente a tierra los carriles exteriores de cada regulador de voltaje y los bloques de terminales en la parte inferior del tablero.
Una vez haya completado la construcción yo recomiendo usar un disipador de calor en cada uno de los reguladores de tensión. Si mantienes las tensiones de salida bajo el restante tensión caerá a través de los reguladores y van a conseguir HOT.
Ahora sería un buen momento para probar la salida de cada regulador.
Puede ser un solo potenciómetro de 1K para cada una de las salidas de voltaje.
