Cómo fabricar una caja de almuerzo en una fuente de alimentación 0-12V dual. (2 / 6 paso)

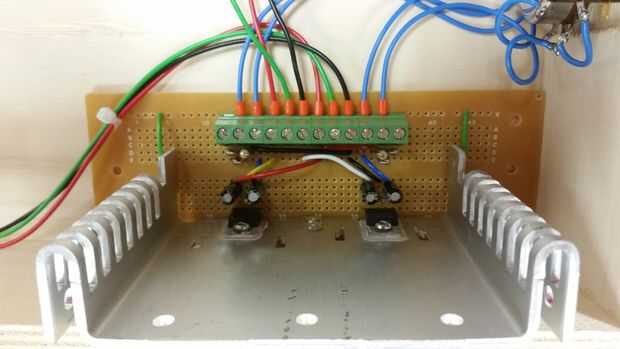

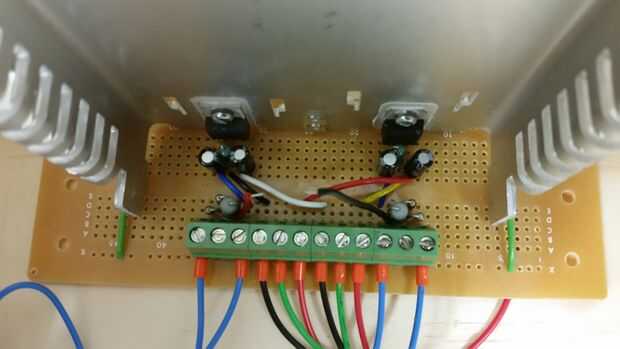

Paso 2: Construcción permanente del circuito

Estoy agregando una lista de piezas designadas:

Reguladores de voltaje:

  • 317 - LM317 Regulador de voltaje
  • 337 - LM337 Regulador de voltaje

Fusible:

  • F1 - 1A 250V

Potenciómetros: (Enlace para obtener más información sobre el uso de potenciómetro como divisor del voltaje) * Nota se utilizan los potenciómetros utilizados en este circuito como resistores variables.

  • P1 - 500 ohmios
  • P2 - 1K ohm
  • P3 - 500 ohmios
  • P4 - 1K ohm

Resistencias:

  • R1 - .5W de 120 ohmios
  • R2 - 1K ohm .5W
  • R3 - 1K ohm .5W
  • R4 - .5W de 120 ohmios

Condensadores:

  • C1 - 10.000 uF 35V Capacitor electrolítico
  • C2 - 10.000 uF 35V Capacitor electrolítico
  • C3 - 10 uF 50V condensador electrolítico
  • C4 - 10 uF 50V condensador electrolítico
  • C5 - 10 uF 50V condensador electrolítico
  • C6 - 10 uF 50V condensador electrolítico

Diodos:

  • D1 - 1N4001 50V 1A
  • D2 - 1N4001 50V 1A
  • D3 - 1N4001 50V 1A
  • D4 - 1N4001 50V 1A
  • D5 - 1N4001 50V 1A
  • D6 - 1N4001 50V 1A
