Cómo: grabador del Laser! (3 / 8 paso)

Paso 3: Construir el carro x

Ahora que hemos construido el marco principal que necesitamos para construir el carro que se ejecuta en él:

materiales:

placas acrílicas (1) (cuadro 1)

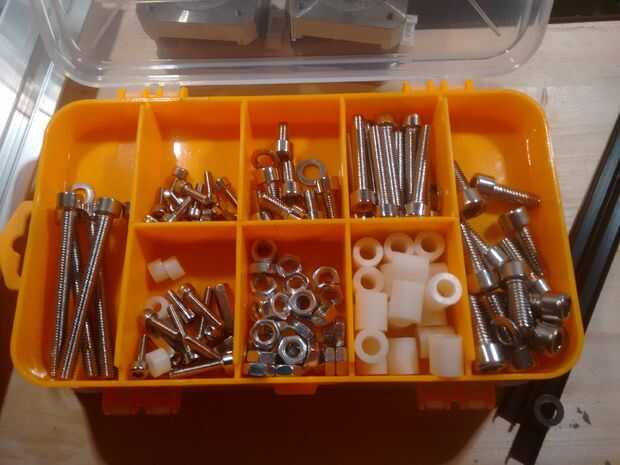

(2) tornillos largos (Foto 2)

(3) rodamientos de 8

(4) tuercas (marcadas en la figura 2)

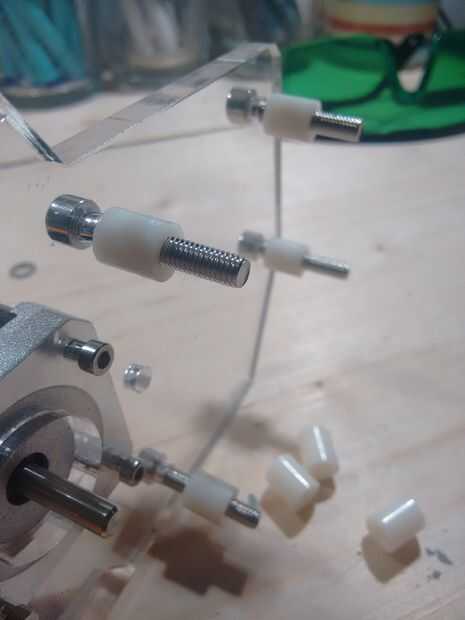

(5.) 8 arandelas de nylon (Foto 3)

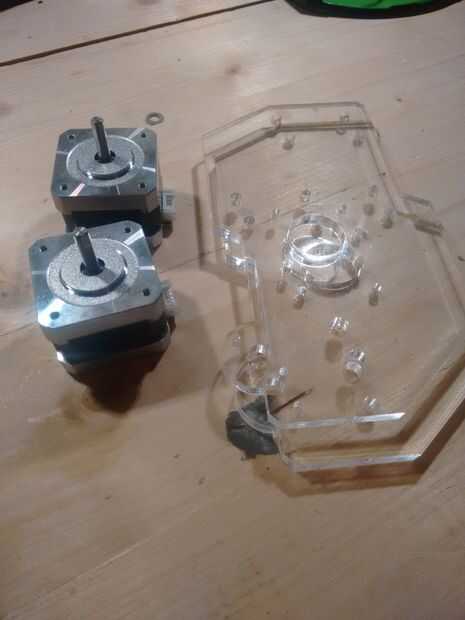

(6). 2 motores de pasos nema17 (cuadro 1)

Asamblea:

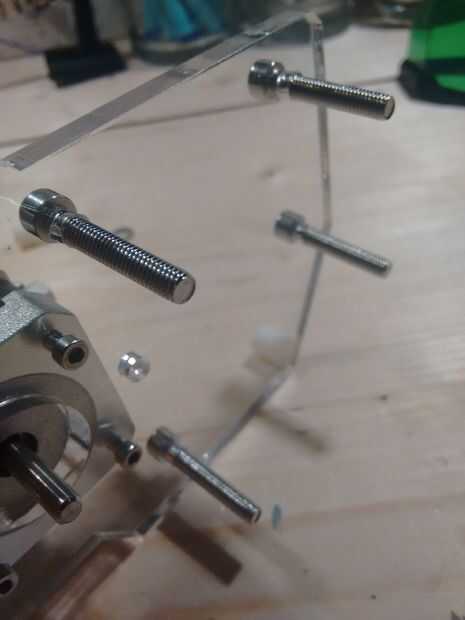

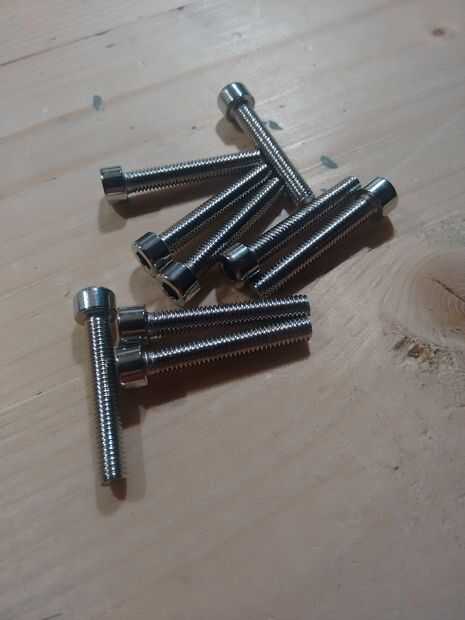

empuje (1). 4 de los pernos largos en una de las placas de acrílico (cuadro 5)

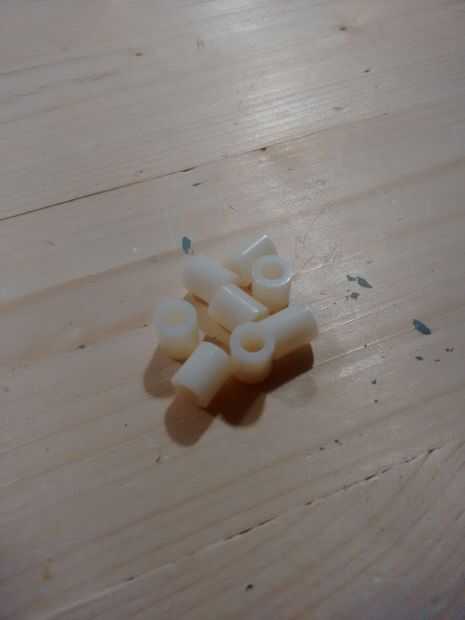

(2.) diapositiva sobre una arandela de nylon en cada uno de los tornillos (imagen 6)

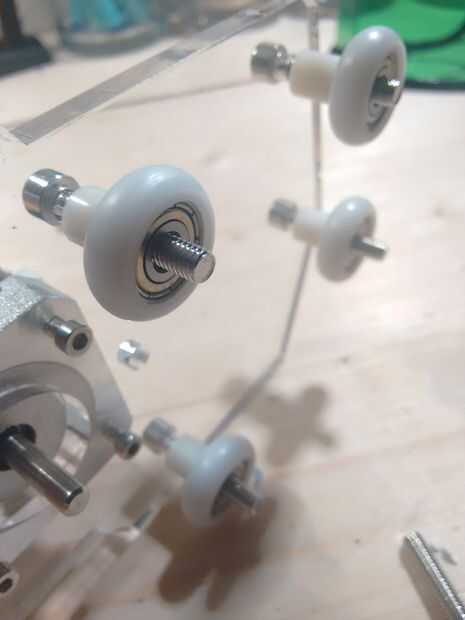

push (3.) teniendo en cada perno y añadir una tuerca para sostener en su lugar (cuadro 7)

perno (4). en un motor paso a paso con 4 tornillos pequeños
