Cómo: grabador del Laser! (4 / 8 paso)

Paso 4: Construcción del montaje de láser

Ahora vamos a construir la Asamblea del láser, este obtiene une a los dos carros que hemos construido en el último paso:

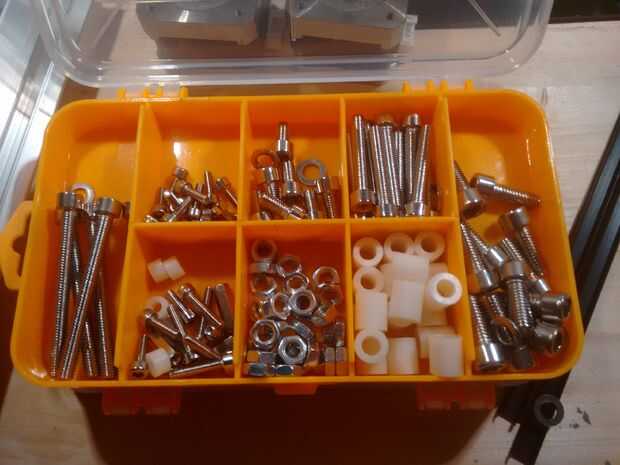

materiales:

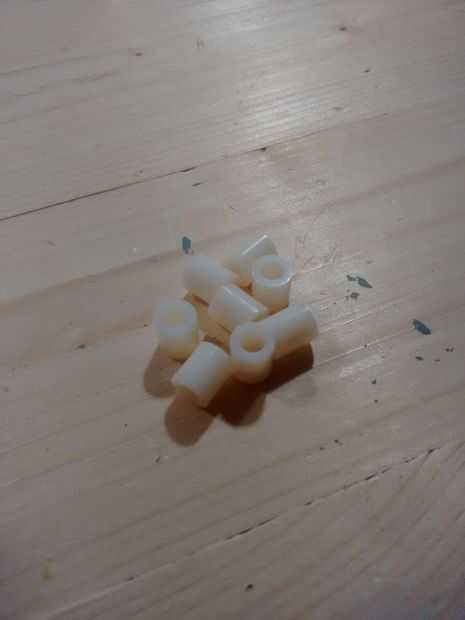

(1) 8 arandelas de nylon (Foto 2)

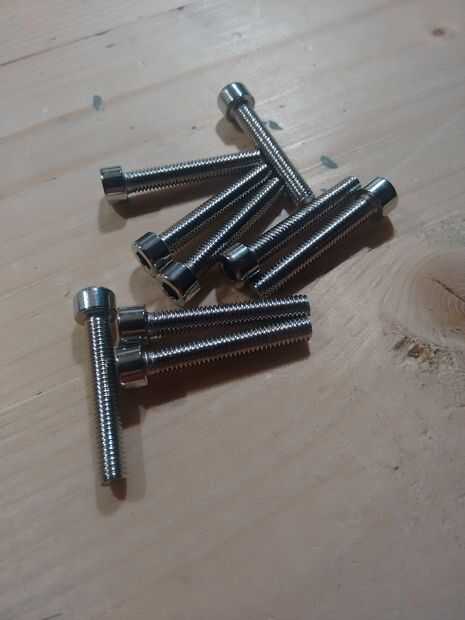

(2) pernos largos (Foto 3)

(3) 4 arandelas (marcadas en la imagen 4)

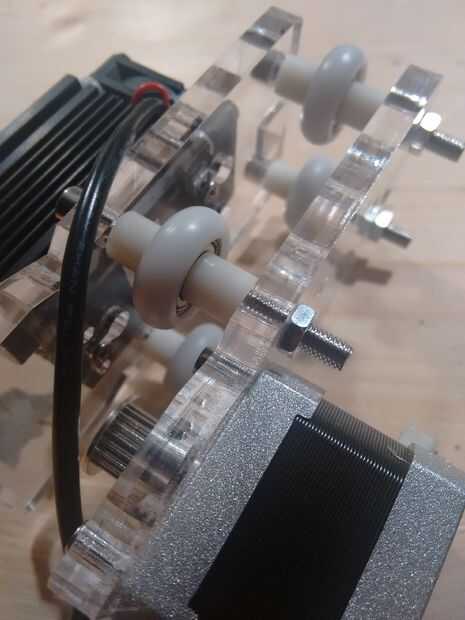

(4.) 4 tuercas (marcadas en la figura 2)

módulo del laser (5). (marcado en el cuadro 7)

(6). las dos placas del pórtico láser acrílico

Asamblea:

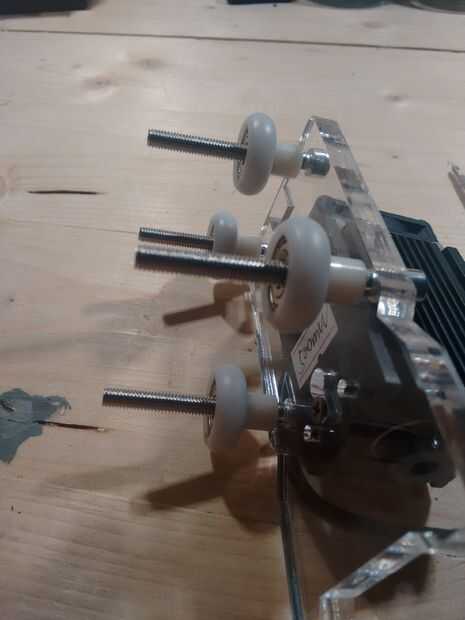

(1). el largo tornillos y empujar en los 4 agujeros de la placa de acrílico (cuadro 5)

(2) Inserte un espaciador de nylon en cada una de estas varillas (imagen 5)

push (3.) a la arandela sobre el espaciador (cuadro 6)

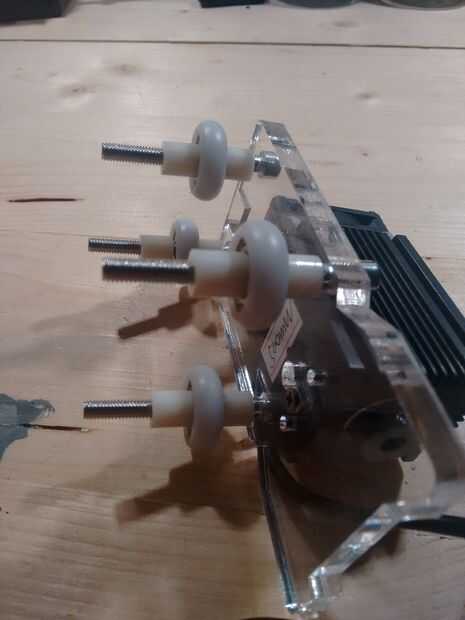

(4). Finalmente, añadir un espaciador en cada uno y empuje en la segunda placa de acrílico junto con algunos frutos secos (Figura 4)

(5.) tornillo en 3 de los pernos más pequeños en la parte trasera del laser y deslice a través de los agujeros
