Cómo: grabador del Laser! (5 / 8 paso)

Paso 5: La emperna todos juntos!

tenemos todas las piezas principales construidas, ahora todos tenemos que hacer es combinarlos:

materiales:

Asamblea (1) laser (paso 3)

(2) 2 pórticos (paso 2)

(3) algunos tornillos medio (marcados en la imagen 3)

(4.) marco (paso 1)

(5). la extrusión de aluminio restantes

Asamblea:

pórticos (1). Deslice los dos sobre la estructura (imagen 1)

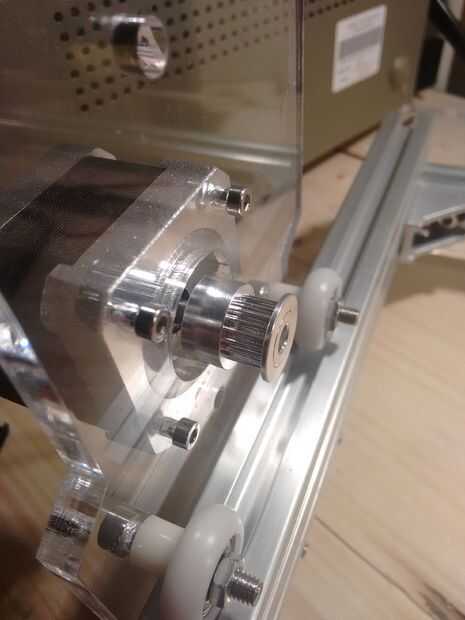

(2) Deslice el conjunto del láser en la extrusión de aluminio restantes (cuadro 2) (ignore la correa de momento)

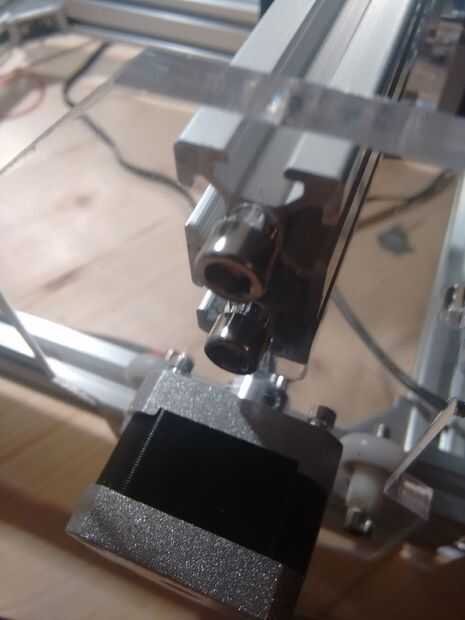

(3.) perno de la corredera de láser en los pórticos (Figura 4)
