Cómo: grabador del Laser! (6 / 8 paso)

Paso 6: Correas y poleas

ahora para la broca más difícil: poner y apretar las correas dentadas:

materiales:

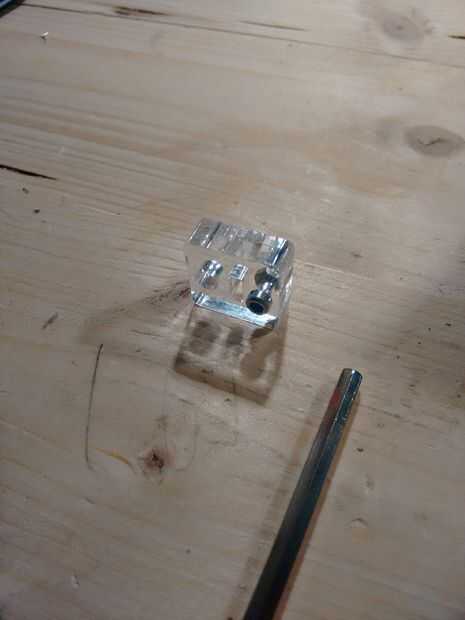

(1) 6 sujetadores de cinturón acrílico (Figura 3 + 4)

(2) los pernos pequeños 6 (marcados en la imagen 4)

(3.) 6 tuercas pequeñas (marcadas en la imagen 4)

correa dentada (4).

Asamblea:

(1) ponga el pequeño perno y tuerca a través de los orificios pequeños todos los afianzadores de acrílico

(2). Deslice una tuerca en el hueco de los extremos de todos las grandes de extrusiones de aluminio.

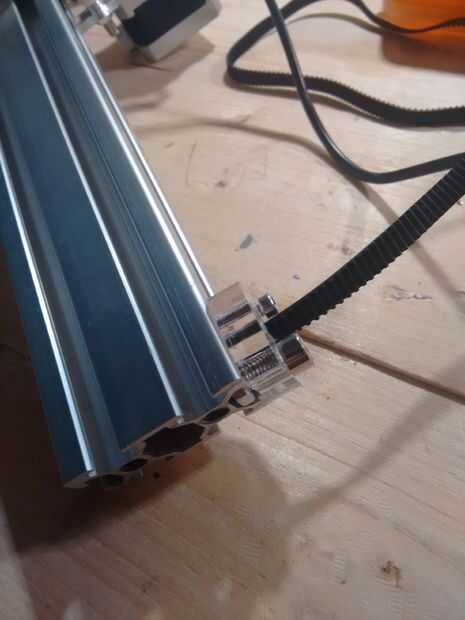

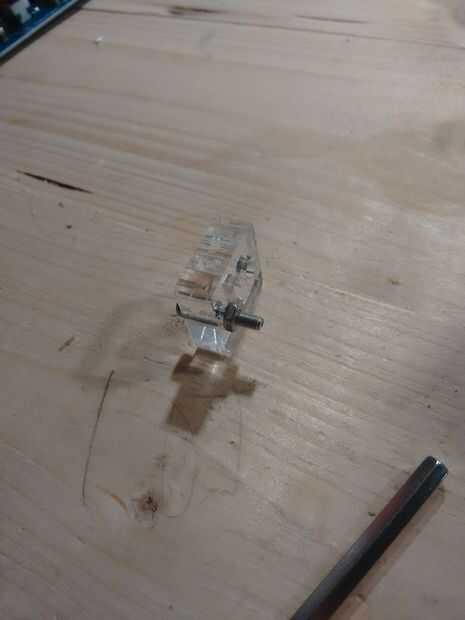

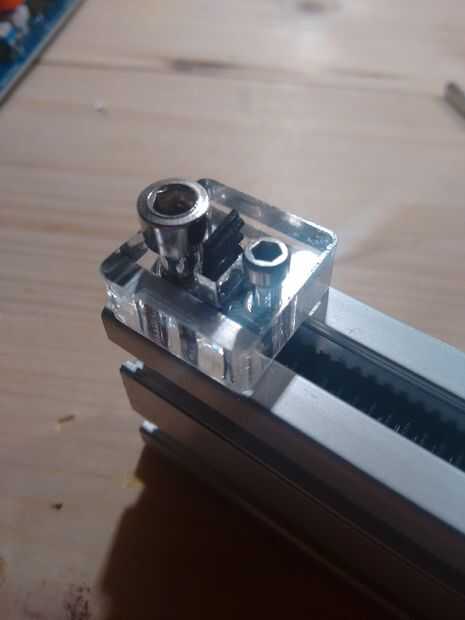

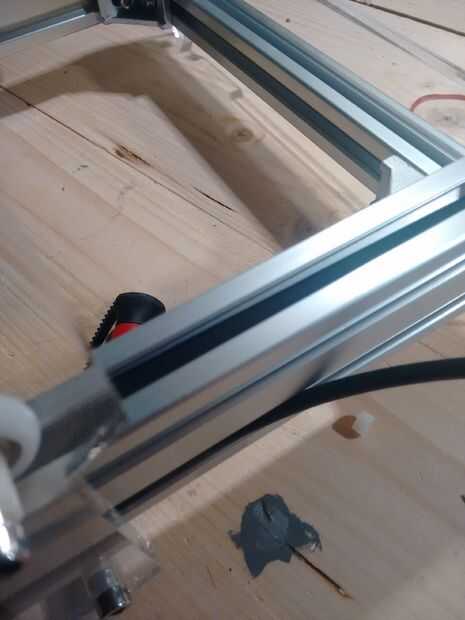

push (3.) la correa de distribución para arriba a través de uno de los anclajes y utilizando un tornillo medio fijarlo a la tuerca dentro de la cavidad. (imagen 6)

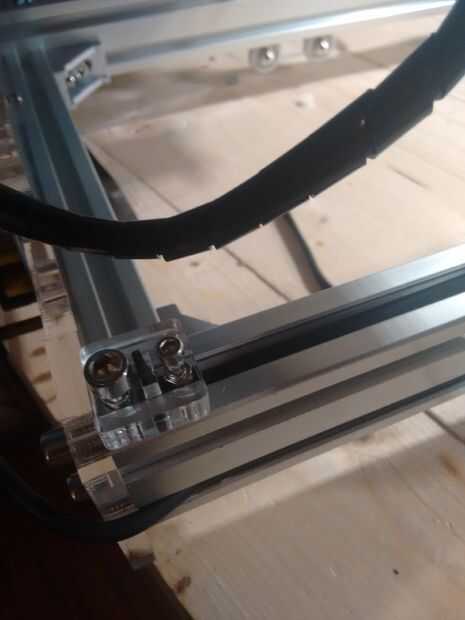

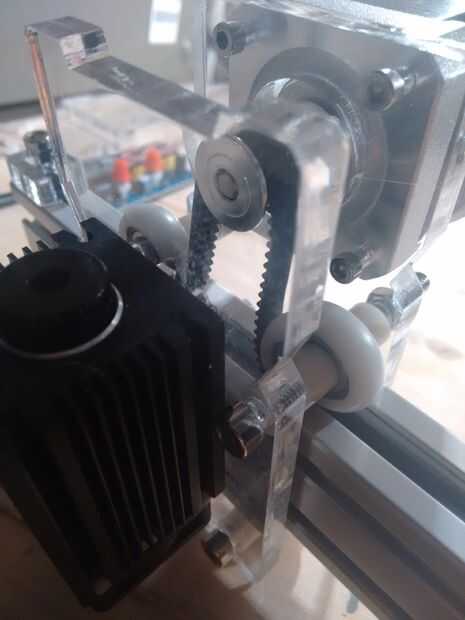

(4.) empuje el cinturón debajo de las arandelas en el conjunto del laser y lo alimentan por arriba y sobre la marcha. (imagen 6)

(5) Repita el paso 3 en el otro extremo, asegurándose de que la correa esté apretada sobre la marcha, luego recorte el exceso de la correa.

(6.) hacer esto para ambos el y pórticos.
