Paso 1: Romper los pernos para protoboard
Ya que Magnolia no tiene pines de rotura, se debe innovar su propio.

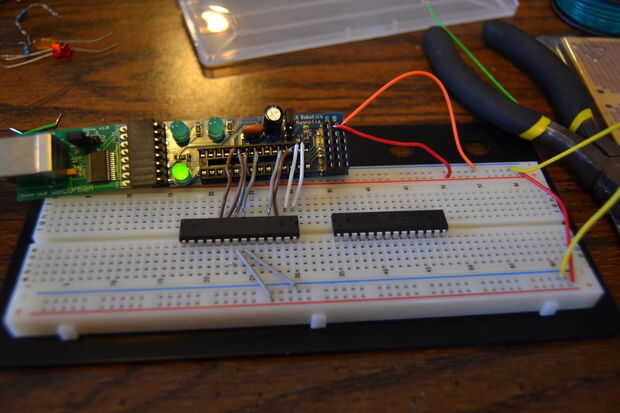

En primer lugar, tomar el ATmega328 con el gestor de arranque, lugar en el tablero de pan, con el semicírculo a la derecha. (También Asegúrese que los lados de la IC en partes separadas de la Junta de pan, o corta hacia fuera.-mina se separa por la mitad.)
Tomar el ATmega328 que desea quemar el cargador de arranque a y se coloca sobre 5 agujeros, con el semicírculo a la izquierda. Los semicírculos deben estar uno frente al otro.
PRECAUCIÓN: al conectar estos pines, asegúrese de que desenchufar el cable de USB de oliva o el ordenador. No quiero accidentalmente cortocircuito los pins. Debe aceptar de lo contrario, pero mejor seguro que lo siento.
Te doy los números son cómo las clavijas están marcadas en el procesador, no cómo están rotuladas en el arduino ni en el protoboard. Si no sabes cómo se numeran los pines, verifique el enlace de arriba.
Ahora necesita conectarse la IC a la izquierda de la Magnolia. Tomar un puente de alambre y conectar pines 1,2,3,4 & 7,8,9,10 de la toma de la IC a la IC. Nota: el puente de alambres no caben grandes en el zócalo del IC, pero es factible. He utilizado unos alicates para empujar en.
Conecte el riel '+' a VCC y el '-' a la tierra. Puente para el otro lado, como se muestra.
Conectar '+' (VCC) a 20 o 21. Luego corta/puente ellos juntos.
Conectar '-' (tierra) al pin 22.
