Cómo grabar Arduino Bootloader con pensión Magnolia (costo y tamaño de paquete de goma de pedal de arranque) (4 / 6 paso)

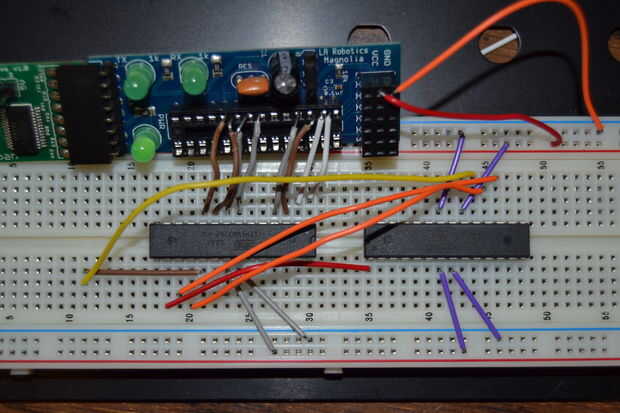

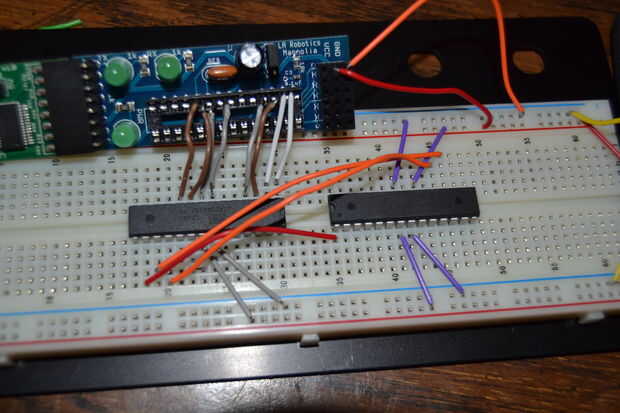

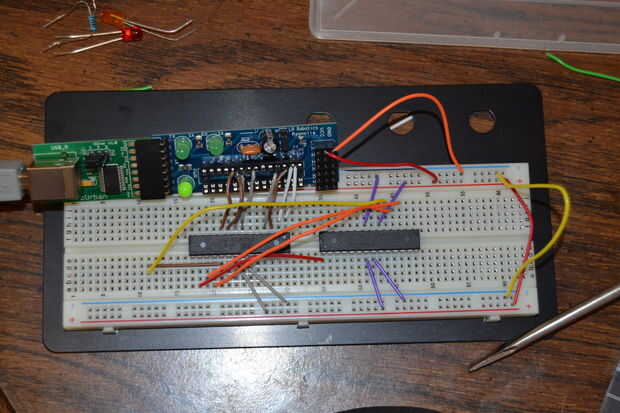

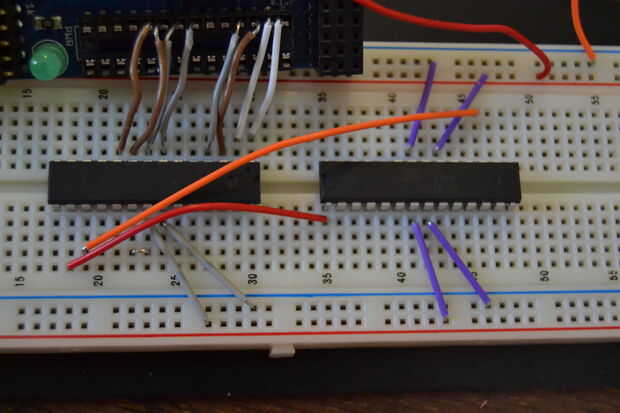

Paso 4: Empezar a conectar los dos IC

Si digo conectarse pin 'X' pin 'Y', pin 'X' es de la IC en la izquierda y pin 'Y' es de la IC a la derecha.

Conectar el pin 16 al pin 1.
Conectar el pin 17 al pin 17.
Conectar el pin 18 al pin 18.

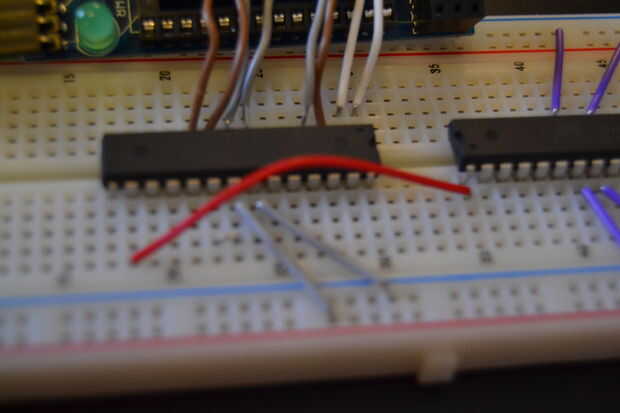

Conectar el pin 19 al pin 19. -Tuve que romper el pin 19 (izquierda) del resto del desorden mezclado y conecte al pin 19 a la derecha.
