Paso 3: Pasos sencillos
Ahora usted necesita encontrar una placa arduino de trabajo, no importa si es un nano o no, he utilizado mi r3 de uno "real" y funcionó a la perfección. Si no tienes uno, trate de préstamo de un amigo.
.
Si usted tiene cualquiera agarra tu mujer - puentes de macho de la protoboard. Estos hará que el proceso aún más fácil y rápido. PERO no tengo ninguna así, en lugar de esperar 2 semanas para que puedan llegar en línea, así, que tuve que tomar algunas medidas extremas!
.

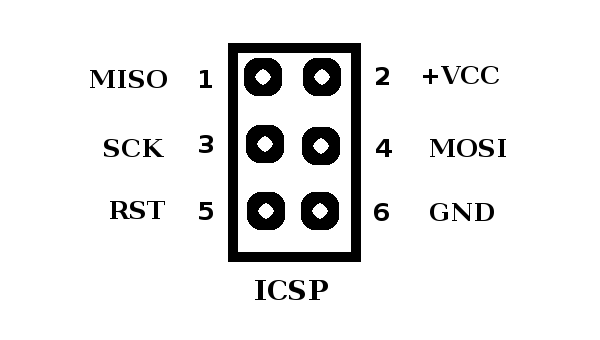

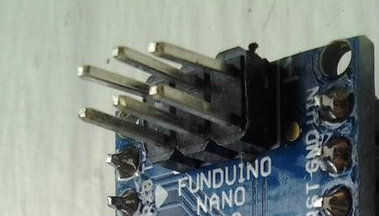

Primero tenemos que localizar y familiarizarse con los pines ICSP. En la mía sólo uno de ellos fue marcada con un número, superior derecha como 1. Aquí es lo que parecen en los
. Tan derecho 1 tenía que ser 2 y al lado de uno 3 y así sucesivamente...
.
Ahora que estás listo permite comenzar - hacer los siguientes pasos en orden;
Paso 1 - cargar ISP
-Conectar el arduino trabajando al ordenador.
-Abra el software de arduino en el equipo
-Ir a herramientas > Serial Port > COM (y asegúrese de que está elegido el puerto COM correcto - me preguntan si no lo que esto significa)
-Ir a herramientas > Junta Directiva > Arduino Uno (en mi caso uno, este es el arduino que trabaja ya no el otro)
-Ir a archivo > ejemplos > Arduino ISP (se abrirá una nueva pantalla de dibujo con el código de ISP en él)
-Verificar y luego subir (la placa empiezan a parpadear un poco, significa que está cargando, espere hasta que la hace subir)
-Desenchufe el arduino. Ahora tiene el código de la ISP, todos hemos dejado hacer es conectarlos juntos y vuelva a ejecutar unos pocos comandos...
Paso 2: Conecte 2 arduinos juntos

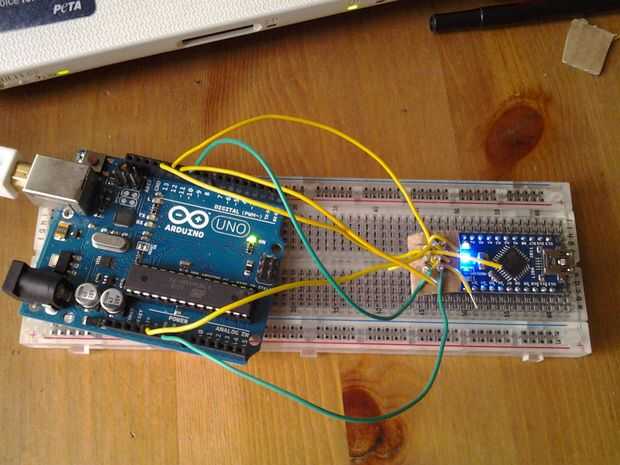

-Conecte los dos arduinos juntos hacer esto sin macho hembra cables de puente fue mucho tiempo, tienes que ser muy cuidadoso y tómese su tiempo doblando los alambres, otro sabio puede corta tus circuitos. primero me preguntan! En la segunda foto que se puede ver que primero puse el ICSP pasadores a través de un pedazo de papel y luego cuidadosamente envuelta a su alrededor los cables correspondientes. Asegúrese de que coge en muy firmemente, utilice un pequeño destornillador cabeza plana para doblarlas. Tómese su tiempo, no sea bruto.
-Conectarlos así;
Pin 1 de clon a D12 en trabajo arduino
Pin 2 el clon a 5V de arduino de trabajo
Pasador 3 clon a D13 en trabajo arduino
pasador 4 clon a D11 en trabajo arduino
pasador 5 clon a D10 en trabajo arduino
PIN 6 el clon a GND de arduino de trabajo
Paso 3 - Burn Bootloader
-Mantener todos los cables intactos y sin inmutarse en el paso 2, conectar el arduino de trabajo a la computadora con el USB
-Ir a herramientas > Serial Port > COM (y asegúrese de que otra vez que es elegido el puerto COM correcto - me preguntan si no lo que esto significa)
-Ir a herramientas > Junta Directiva > Arduino Nano w/Atmega 328 (esta vez elegimos el arduino no funcionaban, en mi caso nano atmega 328)
-Ir a herramientas > Programador > Arduino como ISP

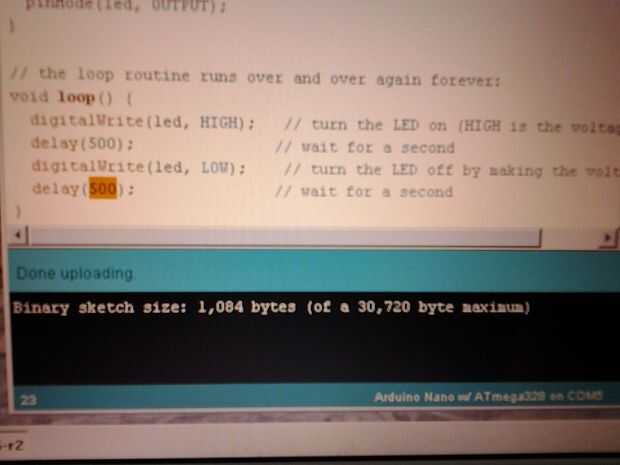

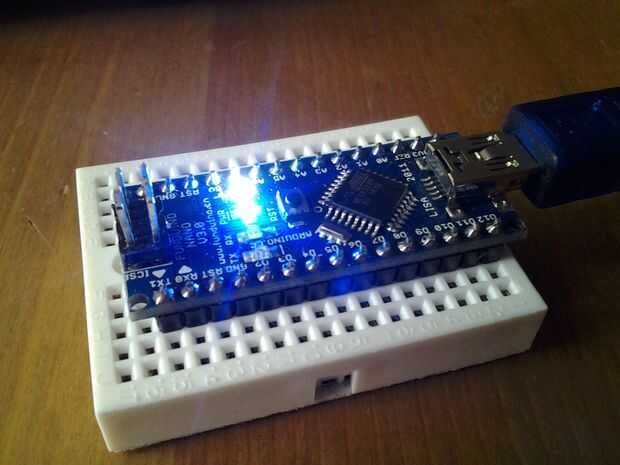

-Ir a herramientas > grabar Bootloader (esto es, después de que los LED dejen de parpadear el tablero está listo para usar!)
.
Hacer todos los pasos anteriores en orden !!! no saltar pasos
Asegúrese de que la Junta correcta y Puerto COMM correcto son elegidos antes de subir un dibujo para evitar errores...
Si usted quiere aprender más u obtener una segunda opinión puede revisar este post (es increible) o simplemente busca en google "Cómo instalar un gestor de arranque al clon de arduino" y verás muchos artículos sobre este mismo tema.
.
Recuerde visitar mis otros posts y suscribirse para permanecer en el circuito..!
amor y paz
Akin,
