Cómo grabar un PCB (2 / 4 paso)

Paso 2: Primer paso

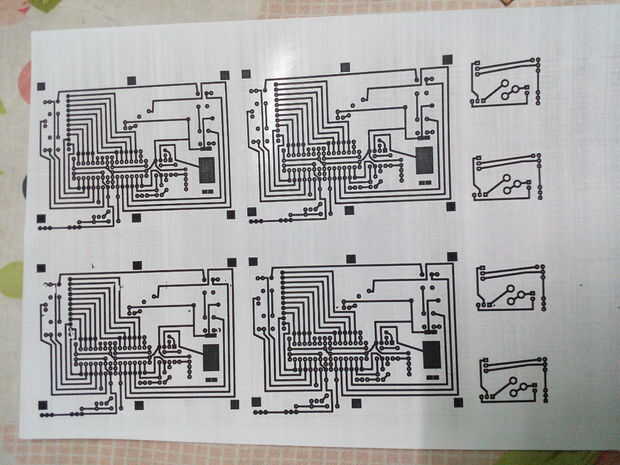

tomar la impresión de su diseño en el papel de la foto usando la impresora de láser. impresión de chorro de tinta no funciona necesitamos láser impresión solamente. porque tiene tinta plástica. el diseño se debe refleja antes de la impresión.

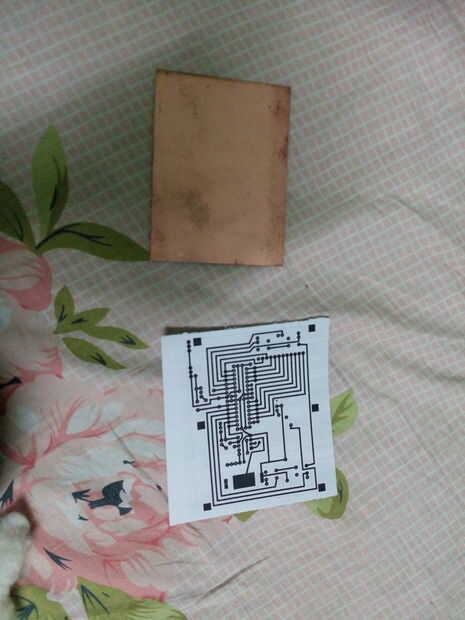

ahora cortar la placa de cobre según su tamaño. luego limpiar con acetona para obtener una superficie limpia brillante.

colocar el diseño impreso sobre la placa y utilizar hierro en él. debido al calor del hierro el plástico tinta de impresora láser se atascan con superficie de metal
Utilice la plancha de 2 a 3 minutos.

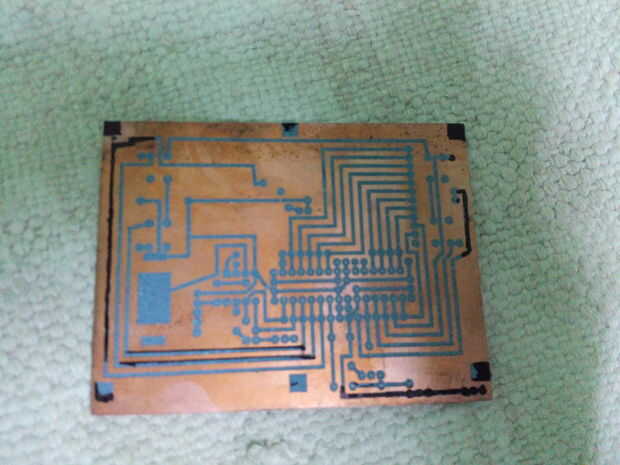

Cuando Junta Haz enfriado. poner en agua durante 15 a 20 minutos. después de que sacar pelar lentamente y te junta como se muestra en la imagen. Si la impresión no se ven correctamente utilizar marcador permanente o sharpy para corregirlo.
