Paso 3: Trazar la imagen
Una nota rápida sobre la curva y herramientas de dibujo:
¡ Felicidades! Usted está en marcha para crear su obra maestra para imprimir 3d! Hay dos herramientas que necesitará para este paso: la herramienta de dibujar y la herramienta de curvas. Ambos de estos pueden encontrarse en el menú dibujo. La herramienta de dibujar tiene que hacer clic en dos puntos y luego crea un segmento entre los puntos. La herramienta curva has clic en dos puntos finales y luego una 3 º punto para definir la curva. En general, prefiero utilizar curvas para materia orgánica y segmentos de otras cosas.
Los conceptos básicos de modelado

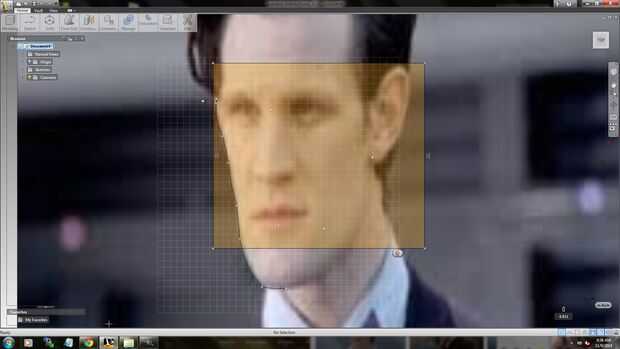

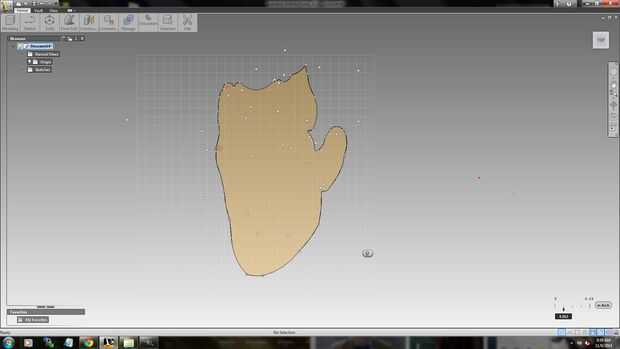

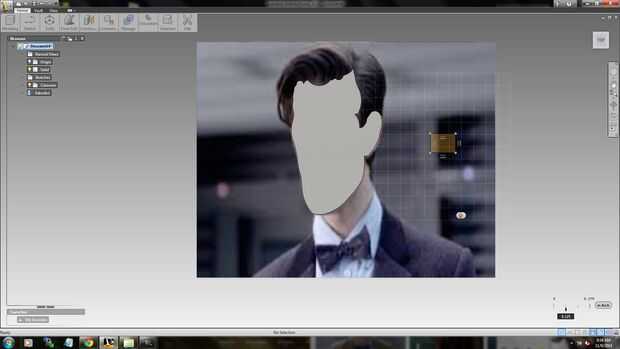

Comience con la base de su modelo. En la cara de mi caso Matt Smith. (¡ No! No tengo la cabeza en una caja!) Crear curvas y líneas de coincidencia de los bordes de la imagen que desee. Cuando usted haya terminado su debería ser una naranja "tela" que cubre el área de la imagen. Has hecho una forma cerrada! Si no ves naranja allí debe ser una apertura en la imagen. Recorrer y ver si puede encontrar la apertura.

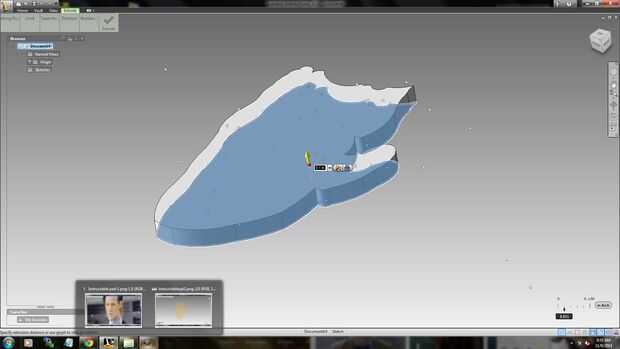

Esto es todo genial pero nuestras miradas modelo tipo has planas. De hecho, es infinitamente plana! Para solucionar esto usaremos la sacar herramienta. Ir a sólido > extrusión. Haga clic en la sección naranja (en el área de la poligonal). Notará una flecha aparecen y un cuadro de número. Estas son las maneras de sacarlo. Su primera opción es arrastrar la flecha hasta su satisfacción con la extrusión. El segundo y en mi opinión, mejor opción es entrar en una medida exacta en el cuadro número. Esto dice autodesk fusión cuánto desea que el objeto a extruir. Después de completar esto tómese un descanso! Descansar un rato y admirar tu trabajo!
