Paso 2: Principio de funcionamiento

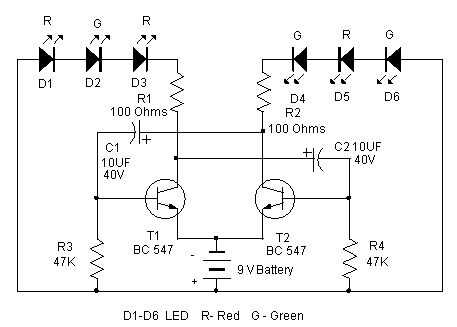

Los empalmes en el cable se muestran por los puntos.
PRINCIPIO DE
Trabaja en el principio de carga y descarga de los condensadores C1 y C2. Corriente desde el positivo de la batería fluye a través de la primera serie de LEDs D1-D3 al colector del Transistor de1 a través del resistor R1. Resistencia R1 limita la corriente a través de los LEDs para protegerlos. La corriente por R1 carga del condensador C2. Luego descarga a través de la base de T2 y el resistor R4. Esto da la corriente de base a T2 y se lleva a cabo. Como resultado de segundo juego de luces LEDs D4-D6 como la corriente fluye a través de T1. C2 condensador otra vez cargos y el ciclo se repite.
En el esquema del led es de determinado color pero de diferentes colores, utilizado para que se vea bien ***
