Paso 3: Selección y cálculo de energía
Ahora la parte más interesante de este proyecto! Cómo hacer los LEDs funcionan confiablemente sin quemar.
Necesita una adecuada alimentación y salido de voltaje de la energía.
En el inicio del texto se dice que usted debe saber que la corriente nominal y la tensión de sus LEDs y de curso cuántos LEDs de cielo estrellado.
Por ejemplo, su cielo estrellado tiene 20 LEDs, con las siguientes características:
U = 2,5 V (tensión nominal LED)
I = 25mA (corriente nominal)
Primero determinar cómo es fuerte la fuente de alimentación es necesario:
20 LEDs x 0.025 (mA a su vez en la A) = 0, 5A = 500mA
Casi cada cargador del teléfono cumple con este requisito. Si tienes una vieja, mire sus características de salida. Generalmente U = 5 v, I = 650mA o 750mA. Recuerde, la que escribe en el adaptador de corriente debe ser ligeramente mayor de lo necesario. Esto significa que no se sobrecarga la fuente de alimentación.
El siguiente paso es determinar la resistencia que reduzca el adaptador con 5V a 2.5 V según se requiera para el LED.
El cálculo es el siguiente:
U (resistencia) = U (adaptador) - U (LED) = 5V - 2.5V = 2.5V
R = U (resistencia) / I (20pieces LEDs) = 2, 5V / 0, 5A = 5 ohm
Y al final es necesario determinar la potencia de resistencia:
P (resistencia) = U (resistencia) x I (20pieces LEDs) = 2.5V x 0,5 = 1.25W
Cuando ha adquirido resistencia, tenga un mayor poder de calcular, porque será menos calor y reducir el riesgo de quema. Por ejemplo, si calculas el P = 1.25W, se puede tomar 2W.
En cuanto a los valores de la resistencia en ohmios, usted no irá mal si toma 10-15% mayor valor que el calculado, porque esto reduce la corriente a través de los LEDs e incluso prolongar su vida. Cielo estrellado va a brillar un poco menos, pero sin duda lo usará como un sistema de iluminación decorativa

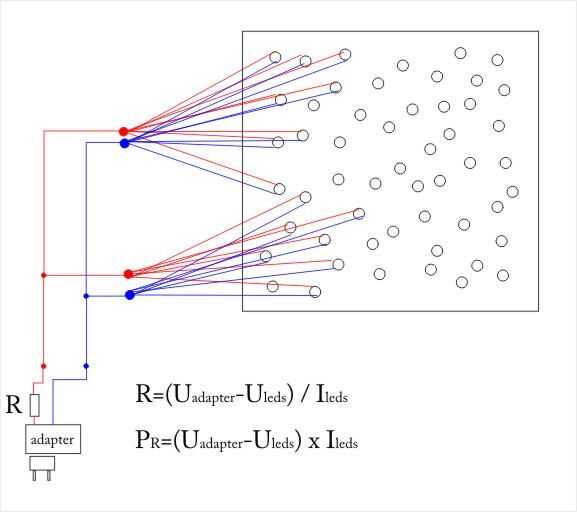

Recuerda que los LEDs conectan en paralelo como un esquema y tienen que estar todos relacionados con el rectificador a través del resistor y luego conecte el voltaje del adaptador. Si por ejemplo, conectar un solo LED puede quemar, porque la resistencia no disminuirá bastante tensión.
