Paso 4: Hacer su diseño

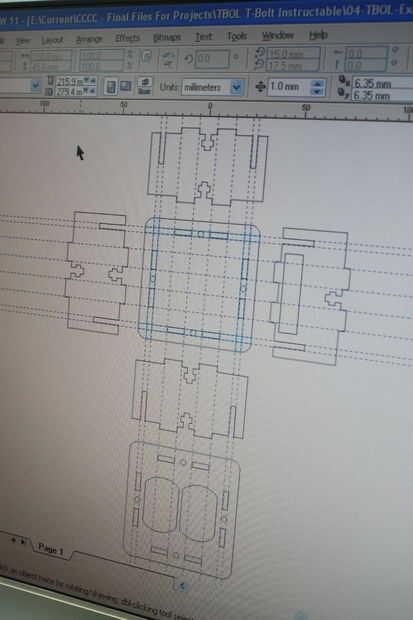

Para ilustrar el proceso que voy a utilizar una simple cajita que hice para celebrar un pequeño kit de tubo de Nixie tengo (en la foto).
Conceptulization:
- Pasar de 2 dimensiones para un 3d de objetos de dibujo es algo que puede tardar un poco en conseguir su cabeza. Para experimentar te recomiendo imprimir el siguiente ejemplo en el papel y cortar con un exacto para dar una sensación de cómo todo encaja.
El proceso:
1. Importar plantilla
- Importar la plantilla desde el paso anterior que tiene el T-corte y ranura de RCR en él.
2. dibujar la Base
- Dibuja la parte inferior del objeto antes de colocar las ranuras de RCR. En lugares apropiados. Algo que hace mucho más fácil por la línea de las cosas es si mantener su objeto como simétrico como sea posible.
3. dibujar los lados
- Utilizar cargas de directrices había tirado hacia abajo desde la posición de gobernantes T-recortes para emparejar con las ranuras de RCR.
4. Añadir recortes de esquina
- Se puede ver en el diseño por debajo de la mitad de la altura se quita desde el extremo de cada lado. Estas son permitir que las partes del dispositivo de seguridad muy bien.
5. hacer la tapa
- Dibujar la tapa. Si tu pieza es simétrica en este punto la tapa tendrá el mismo patrón de agujero base. Sólo tiene que añadir un recorte adecuado a él.
6. láser corte
- Esto es algo que sólo un par de años hubiera sido muy difícil. Sin embargo un grupo de corte de servicios están ahora disponibles.
Algunos servicios de la corte:
Spikenzie Mini Labs cortes - http://www.spikenzielabs.com/Store/Mini_Cuts.html - sede en Montreal y su precio incluye el envío (a Estados Unidos o Canadá) que siempre es un buen toque.
Ponoko - http://www.ponoko.com - un gran grupo.
Sierra azul grande - http://www.bigbluesaw.com - ofrece corte con láser, así como waterjetting materiales más resistentes. Que significa cualquier diseño puede hacerse en 1/8" acero inoxidable si lo desea.
Completar:
- Bien un poco de un simplificado proceso, pero es algo que es el más experimentado con. Si tienes alguna pregunta urgente deja un comentario más abajo o enviarnos un e-mail a info
