Como hacer diseño de tomas de corriente del tubo de vacío. (4 / 5 paso)

Paso 4: Instalar enchufe y conectar las conexiones.

La toma está asegurada a la base por dos tornillos para madera que van a través de la toma de los agujeros de montaje y capturar un pedazo de tubo plástico cortado a la longitud correcta para actuar como un soporte para la toma de corriente.  La toma debe ser instalada por lo que el primer pin y el pin pasado hacia la parte inferior de la base.  Utilice un orificio piloto de 1/8 para los tornillos de madera.

Extiende el tipo de coletas de araña como y a partir del pin 1 del zócalo cortado a la longitud y la faja aproximadamente 1" del final de la cola de cochino.  Poner el extremo pelado debajo de la lavadora en terminal 1 y apriete la tuerca.  Asegúrese de que las coletas de todos ir a la terminal correcta.  Un pelacables automático es una gran ayuda para remover los pedazos cortos de alambre.

Utilice una tuercas o controlador de la llave y el tornillo para apretar la tuerca.  Usted tenga que volver a apretar la tuerca más adelante puesto que la madera va aplastar a algunos, pero tenga cuidado de no apretar tan fuerte como para romper o dividir la madera.  También asegúrese de que no se tuerza el alambre y romper la toma.

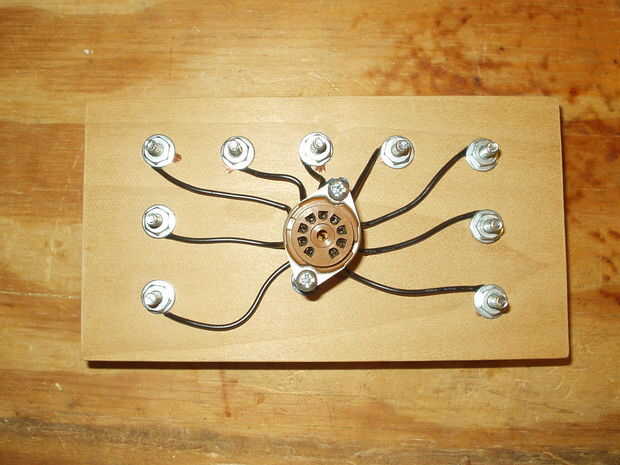

Al llegar a este punto, el proyecto debe buscar algo así como mina en la foto a continuación.
