Paso 5: Wave Adafruit protector Asamblea y personalización
Asamblea
El camino que elegí era kit Adafruit Wave protector de la orden: http://www.adafruit.com/products/94 . Digo "el camino eligió" porque creo que se han reunido en stock de vez en cuando. Personalmente, he aprendido algunas cosas acerca de cómo fue diseñado el escudo. Además, me sentía más cómodo con modding el escudo que si habría la compré ya montado.
Así, asumiendo que has comprado el kit, siga este enlace para montar: https://learn.adafruit.com/adafruit-wave-shield-audio-shield-for-arduino/solder . Se trata de desgaste con el titular de una tarjeta de circuitos tales como el ya mencionado Panavised realmente vendría práctico.
Personalización de encabezado
Una vez que se termina, tenemos que modificar algunas cosas. En primer lugar, tenemos que añadir en algunos encabezados femeninas para que podemos utilizar cada pin I/O en el Arduino Uno. Y para responder a tu pregunta, sí, cada pin I/O en el Arduino Uno. Junto con cada hardware contador - pero yo divagando. Necesitarás 3 headers hembra de 6 x 1 2 x 1 y 1. Si no tienes headers hembra 2 x 1, no te preocupes si tienes los más disponibles. Utilice sus cortadores para cortar. Vas al puerto suelta uno de los pines de los encabezados, se moleste ser tacaño y tratando de guardar. Era tacaño la primera vez que intenté hacer un 2 x 1 y corté demasiado apagado. el 2 x 1, y todo lo que necesita hacer deben tener una cantidad decente de aislamiento en el lado de plástico a la que usted está cortando. Alambres crudos expuestos = malo / receta para el desastre.
Ahora que tienes los encabezados tamaño correcto, de la soldadura de uno de ellos a los pines 6 y 7, otra a los pines 8 y 9 y la tercera a la tierra y los pines de tierra. Para aclarar, las puntas de las horquillas debe deslizarse en los agujeros ya hechos. Los agujeros ya hechos y los pernos están conectados a través de la Junta de PCB Adafruit. A continuación, la soldadura en la cabecera de hembra de 6 x 1 a los pines analógicos (A0 a A5).
Personalización de la salida de audio

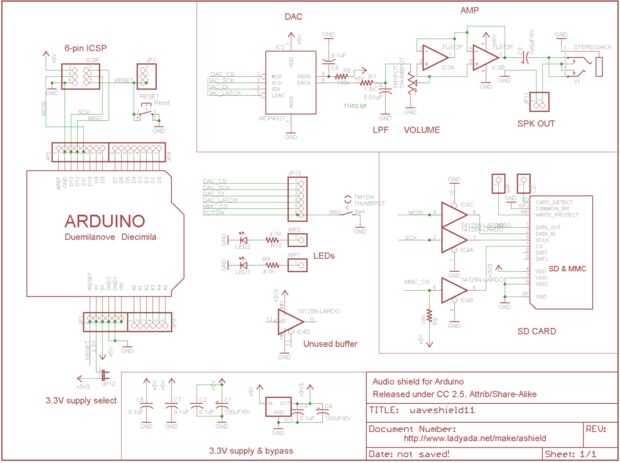

Todo, para conocedores eléctricamente, o deseando algún día convertirse en eléctrica inteligente, he adjuntado el esquema de Adafruit Waveshield a este paso como una imagen (situada arriba).
Razonamiento
Prueba el protector de la onda de Adafruit que me di cuenta de que la salida del altavoz se apaga cuando un 1/8" conector hembra es herramienta de inserción a la salida de audio en el escudo. Este es un problema que no planeaba tener el protector de la onda y Arduino cerca de la parte posterior de la caja. Por lo tanto, al estudiar el esquema llegué a 2 opciones. Opción #1 sería comprar e instalar un 1/8" hembra puerto de audio que no tenían esta característica. Opción #2 sería conectar los nodos etiquetados en la parte superior derecha del esquema 2 y 3 juntos y para conectar los nodos 4 y 5 juntos así. Ver la imagen arriba para verlo que parece en el circuito. En este punto tienes 2 opciones más. Puede soldar los cables para conectar los nodos, o usted puede hacer lo que hice: acaba de hacer 2 puentes de soldadura.
Para aquellos que deseen no debatir mi razonamiento (salto aquí)

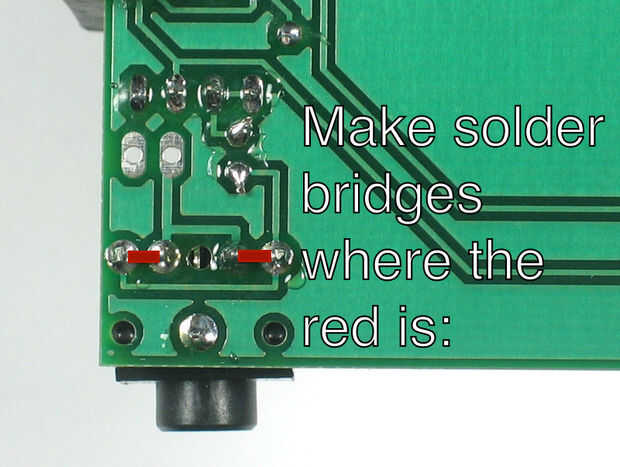

Así, ver la tercera imagen situada por encima de que muestra la parte inferior de la pantalla del Adafruit Wave. Soldar los 2 conjuntos de 2 nodos entre sí. El rectángulo rojo en la imagen muestra donde poner la soldadura.
Altavoz

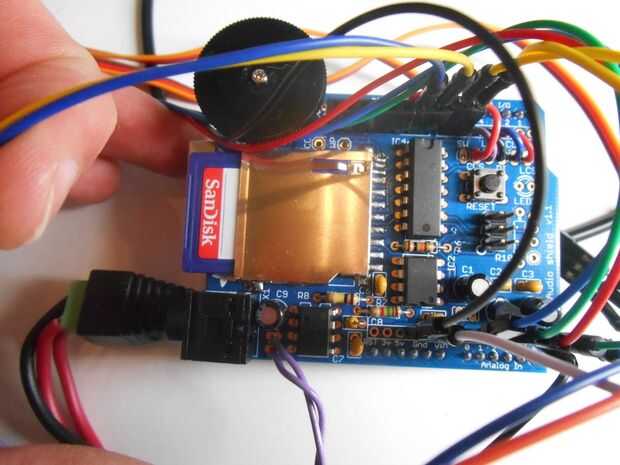

2 diverso color 22 o 24 calibre sólido los cables a los contactos de altavoz de 77mm de la soldadura. Yo recomendaría trenzando los 2 cables juntos para que no pierden unos a otros. Luego se suelda estos 2 cables a la ubicación del altavoz en el protector de la onda de Adafruit. Este lugar es otra mención en las instrucciones de shield Adafruit onda ubicado en el escudo de Adafruit Wave enlace de Asamblea. Sin embargo, sólo tienes que seguir mis instrucciones si usted está cómodo con ello. Examinar la tercera foto, mostrando la real Junta de shield Adafruit onda. Sólo hay 2 nodos que no están soldados en esa foto. Se solde el cable positivo al nodo más. Y se suelda el nodo exterior - el nodo que está más cercano al borde de la placa terminal negativo del altavoz.
