Cómo hacer eagle.cad (1 / 5 paso)

Paso 1: comenzar nuevo proyecto y agregar componentes

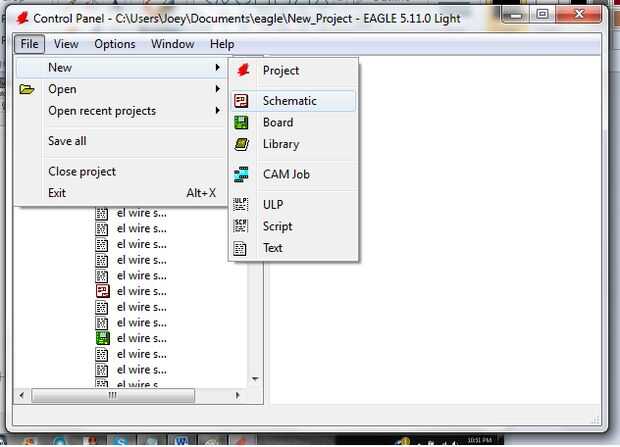

Abra primero eagle.scad luego deberás situar el cursor sobre el archivo luego nueva haga clic en esquema.

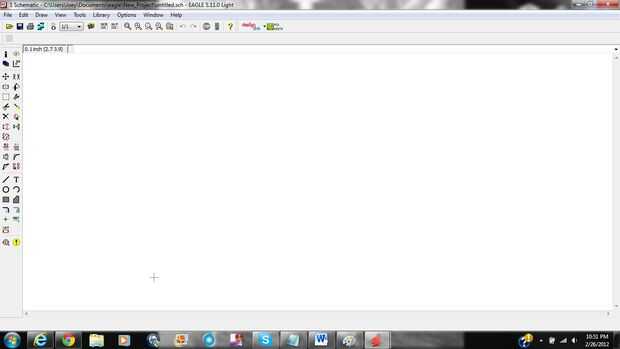

Después de eso tendrás una nueva ventana pop-up. Esto es eran vas a dibujar su esquema.

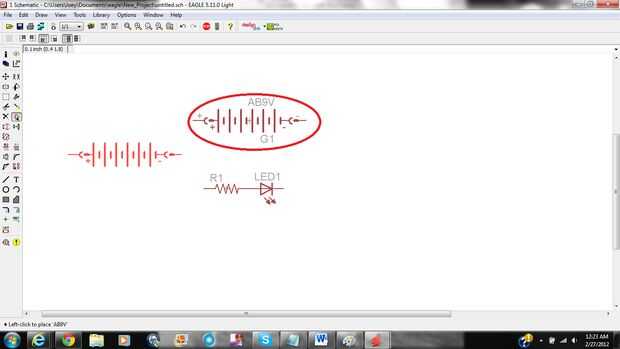

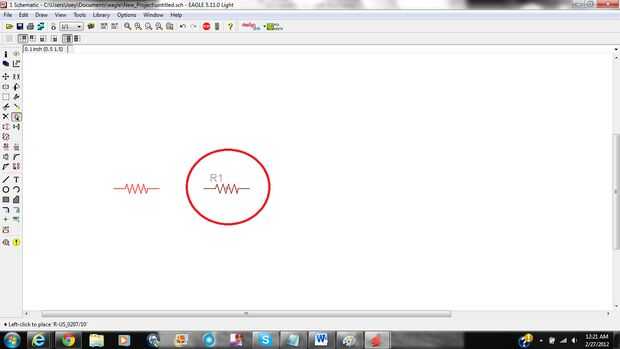

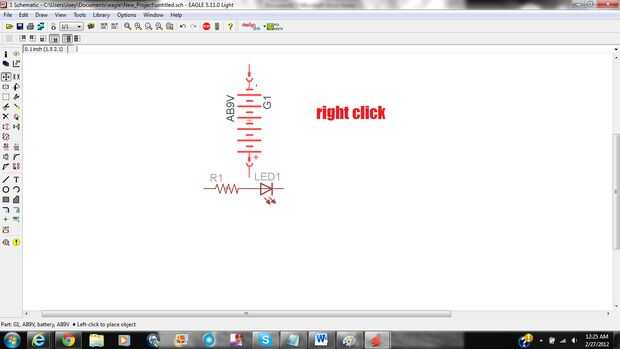

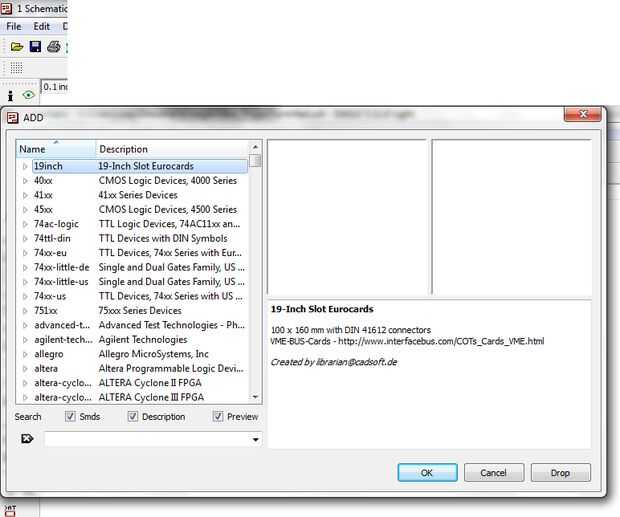

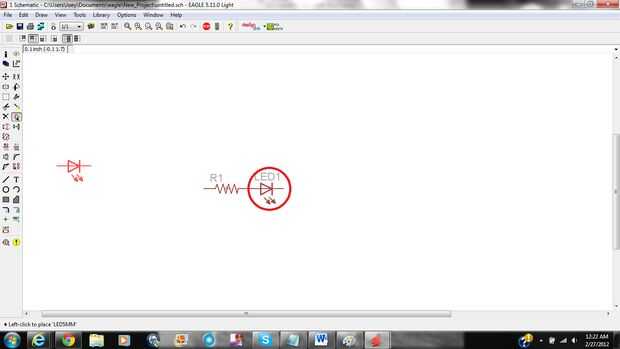

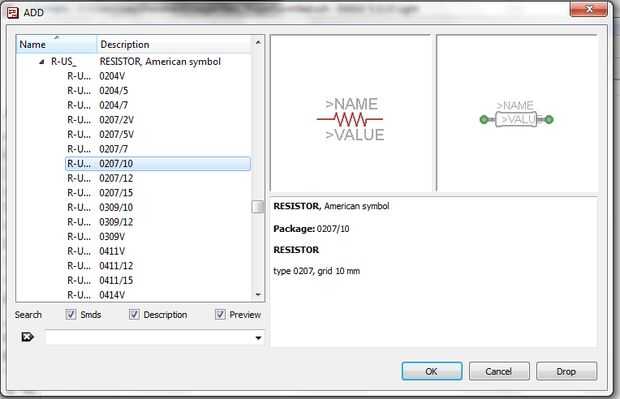

Para agregar un componente que necesita hacer clic en el botón Agregar. A continuación se encuentra el componente. Haga clic en aceptar y debe tener el mismo signo de su componente, simplemente haga clic en y se añadirá. Que muestran que añade una parte. Seguir haciendo Intel tiene todas las piezas que necesita. Un componente de todo lo que tienes que hacer es click derecho.
