Paso 6: electrónica
Hay un montón de electrónica hacinado dentro del arco. Es un ajuste apretado, pero puede todos hacer. Decidí usar masilla de montaje para las luces y el Arduino para que pueda ajustar y quitar fácilmente.

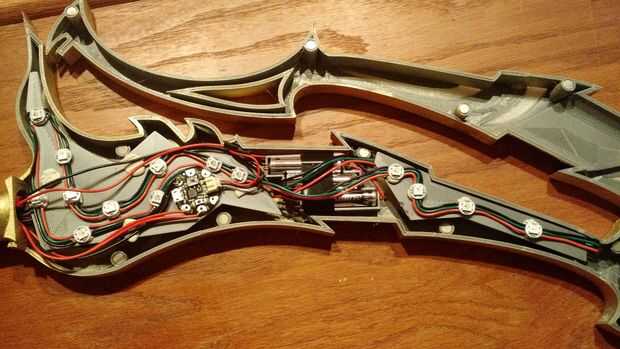

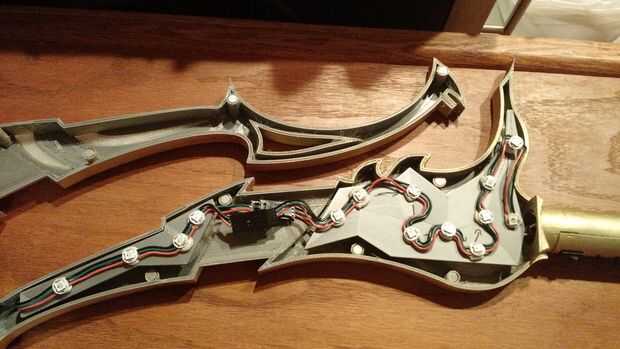

Tenga en cuenta los patrones de luz en las fotos. El botón para cambiar el color sigue una cascada desde el centro de la hacia afuera del arco en los 4 lados a la vez. El Arduino y pilas en la parte inferior izquierda de la sección del arco y tienen un patrón único de cableado, pero los otros 3 lados utilizan el patrón visto en la otra foto.
Soldar los cables a las luces y conectarlos todos juntos. Añadir de desconexión rápida aquí si quieres. No pude ajustarlas en el lado con las baterías, pero la mitad superior tiene de desconexión rápida, junto con los botones en el mango y los cables de luz entre las dos mitades.
Este es por lejos la parte más desperdiciadora de tiempo. Si he hecho una versión mejorada del arco, encontraría una mejor manera de montar las luces.
Los botones y el interruptor de alimentación de alambre y pegarlos en el mango. Puede cambiar los pernos utilizados en el código de Arduino antes de ponerlo en la Gemma.

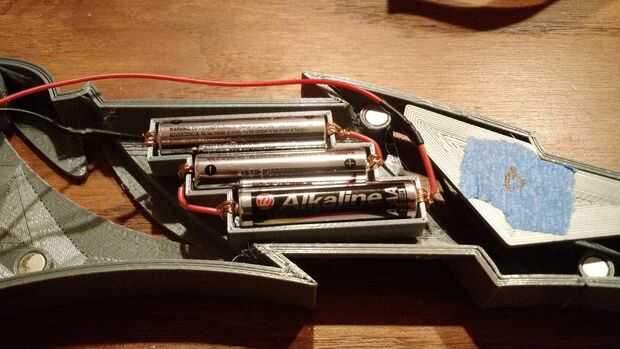

Montaje de pilas en el arco resultó para ser un desafío. Terminé haciendo un soporte de la batería personalizada y cableado junto con secciones de alambre 22ga. Usé una tira de cinta aislante para sujetar en su lugar. La bandeja está conectada a través de un par de imanes en la parte inferior. Esto facilitará cambiar baterías.
