Cómo hacer el avión de papel StratoJavelin (2 / 5 paso)

Paso 2: Iniciar construcción

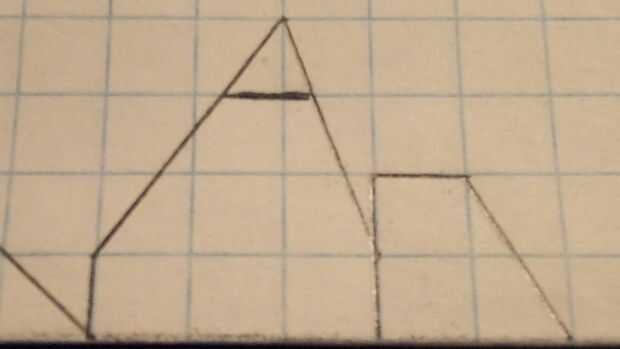

Inicio de construcción de su StratoJavelin por esbozar el diseño aparece en la primera foto. El papel de gráfico que esto se hace en el debe tener un conjunto de cuadros doblada por la mitad en su pliegue. El fuselaje es de 10 cajas de longitud y tiene un contrapeso de 3 por 2 casillas. Una caja de la parte posterior del fuselaje, hacer una sólida línea a lo largo de las cajas de línea 0,5 gráfico por encima del pliegue que se extiende 2 casillas adelante. Entonces 2 cajas hacia el interior de la parte posterior del fuselaje, hacer una línea vertical punteada. El trazado de las líneas es complejo, por lo que es más fácil mostrar que explicar. Luego recórtalo.

Después de que el fuselaje se hace, tomar otra hoja de papel que se dobla por la mitad a lo largo de las líneas de cajas. Marcar el ala como se muestra (1 caja de constante acorde a la raíz y una porción de vanguardia barrida frente a este cuadro de 2 cajas de acorde eliminado cada 3 cajas de luz y 1 caja de acorde eliminado cada 3 cajas de luz). 1 caja en de los extremos del ala, hacer una línea continua paralela a la tapa del centro como se muestra. Luego cortar el ala. Medir 2 cajas a lo largo del pliegue, medir dos cajas hacia arriba de una marca y hacer otro punto. Luego trace una línea diagonal conectar esta nueva marca a la que más lejos. De la marca que acaba de realizar, medir una caja más lejos de la ahora conectado a la línea y haga una marca. Esboce una línea entre esta marca y la otra marca a lo largo del pliegue. Luego corte los estabilizadores horizontales.

Líneas sólidas indican lugares para cortar. Las líneas punteadas indican las líneas de doblez .

Nota: 1 caja = 0,25 pulgadas
