Cómo hacer el avión de papel Vought F-8 cruzado (2 / 7 paso)

Paso 2: Iniciar construcción

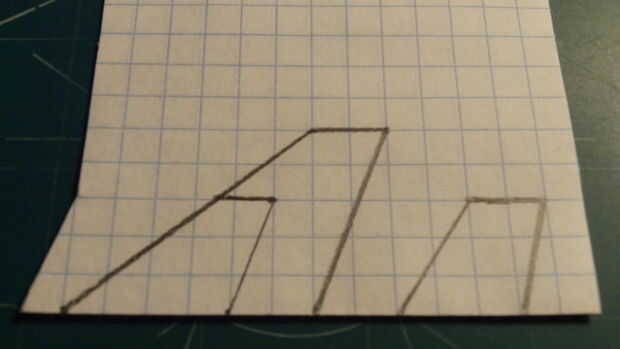

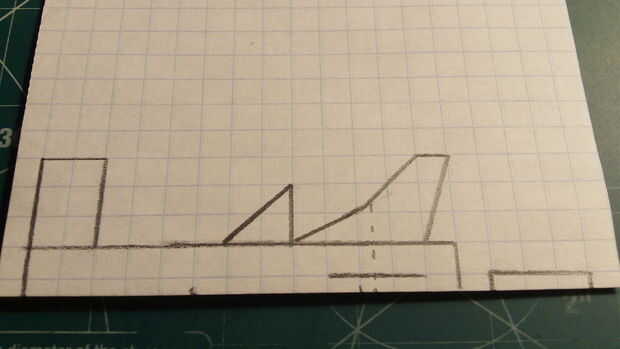

Inicio de construcción de su cruzado por esbozar el diseño aparece en la primera foto. El papel de gráfico que esto se hace en el debe tener un conjunto de cuadros doblada por la mitad en su pliegue. El fuselaje es de 13 cajas de longitud y tiene un contrapeso de 3 por 2 cajas. Una caja de la parte posterior del fuselaje, haga una marca que se extiende 3 casillas hacia adelante. Entonces 2,5 cajas hacia el interior de la parte posterior del fuselaje, hacer una línea vertical punteada. Además, hacer una fila de cajas que abarca 1 por 3 a lo largo del pliegue. Luego recorto.

Una vez hecho esto, empezar a hacer las alas y el estabilizador horizontal. La construcción de las alas se debe comenzar por dibujar una línea con una pendiente (barrido) del 5 al 6. A lo largo del borde de ataque, en el punto donde el espesor de las alas alcanza 3 cajas, hacer una línea horizontal que se extiende 1,5 cajas hacia el interior. Entonces conecte su borde el pliegue de papeles. Asegúrese de que la línea que une el extremo del ala para el pliegue pierde una caja de longitud en el alcance.  Para hacer que el estabilizador horizontal, marcar 3 cajas que tienen al menos 1 caja de espacio libre detrás de ellos. La pendiente de la vanguardia debe ser 3/2 y el borde de fuga 3/1.

Líneas sólidas indican lugares para cortar. Las líneas punteadas indican las líneas de doblez .

Nota: 1 caja = 0,25 pulgadas
