Paso 1: Paso 1 - la fuente de alimentación
1 º de todo, tratan de mantener el rojo y negro cables como los mismos colores que en esta guía porque esto sólo hace más fácil de ver claramente y rápidamente si una conexión incorrecta se ha hecho para que se más ayuda en la solución de problemas más adelante, en caso de que algo fue insertada incorrectamente, pero esta configuración del tablero ha sido completamente probado y ha sido triple a cuádruple marcada y luego revisar una vez más ya que overkill es así clasificada y por la paz de mi mente jajaja!
Mira las fotos abajo, izquierda y derecha, start insertando el rojo & negro líneas de energía tal como se muestra:
También descubre he marcado los orificios del protoboard con mi rotulador sharpie - donde los cables devoltaje de entradatendrá que haz insertado en - así que si usted está utilizando una batería o red eléctrica voltaje de C.C., esto es donde le necesita entrar, utilice sólo el recomendado 9v a 12v del voltaje de entrada como este Testamento que nunca poner una tensión en el regulador de voltaje!

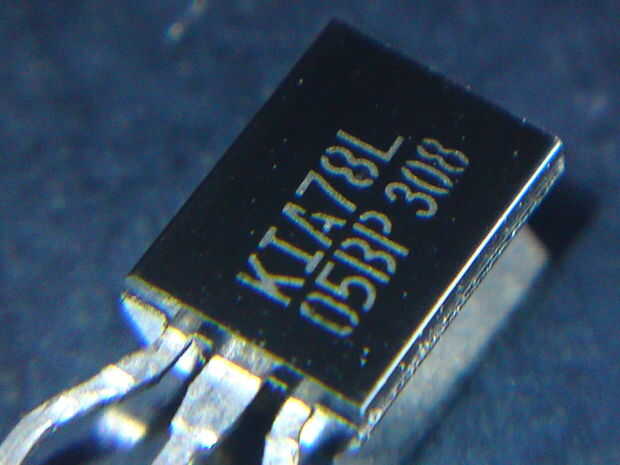

Ahora sigue las siguiente fotos a continuación, agregar el regulador de voltaje de 5v, ésta es una versión de baja potencia, ideal para proyectos de pilas!
Mirando el regulador como su sesión en la protoboard en la siguientes fotos, de izquierda a derecha los pines son:
ENTRADA---TIERRA---SALIDA
Ahora añadir el verde LED de potencia, su 1 K resistencia y el cable negro va a tierra del carril en el protoboard:
La foto inferior izquierda está mostrando que existe la muesca plana en el LED, que es el lado negativo del LED así que esto tendrá que ser colocado como se muestra y el pic en la parte inferior derecha muestra la adición de dos cables, rojo y negro conecta a los carriles de alimentación superior e inferior de la placa junto:
Añadir siguiente condensador electrolítico 1 asegurándose de doble que el lado negativo en realidad va en el riel de alimentación negativa del protoboard o condensadores podría explotar para asegurarse de que esto se comprueba en un par de veces jajaja! Voy a empezar colocando la tapa (condensador!) en la parte posterior del regulador de voltaje por lo que estas dos fotos a continuación son desde un ángulo diferente:
Los Cap tiene una línea de puntos (guiones realmente, si usted quiere nit-pick jeje) que va bajando por el lado de la sección negativa de plomo en sus cuerpos así mirar hacia fuera para que como y cuando tu insertarlos! También en este momento a señalar que quiero cortar todos los cables de componentes tan corto como sea posible, para que van a quedar al ras con la placa por lo que no siempre salir accidentalmente apretamientos, estiramientos-por un alambre callejero cuando está conectado a ninguna de las patillas de conexión más adelante prototipos!
Y ahora para la cubierta delantera:
Ahora tu protoboard debería parecerse, a continuación:
Ahora debe dar a todo una rápida comprobación para asegurarse de que está todo correcto como ahora vamos a probar esta sección poder, voy a hacer esto mediante la adición de un paquete de baterías a los orificios de entrada de la placa que había marcado con un rotulador rojo y negro antes:
También he añadido un interruptor SPST mi batería, la misma batería utilizada en mi 1er instructable de Arduino UNO en protoboard (Breduino, jajaja!) así que puedo conectar todo, revise todo es buena y cuando soy feliz con todo, tapa el interruptor y el LED de estado verde debe iluminarán pero en este punto utilizan el DMM (Multímetro Digital) para asegurarse de el pin de salida del regulador de voltaje es sin duda entregando 5v o muy cerca de 5v.
Ahora tienes una sección de potencia trabajando! En la siguiente Setcion - el microcontrolador!
