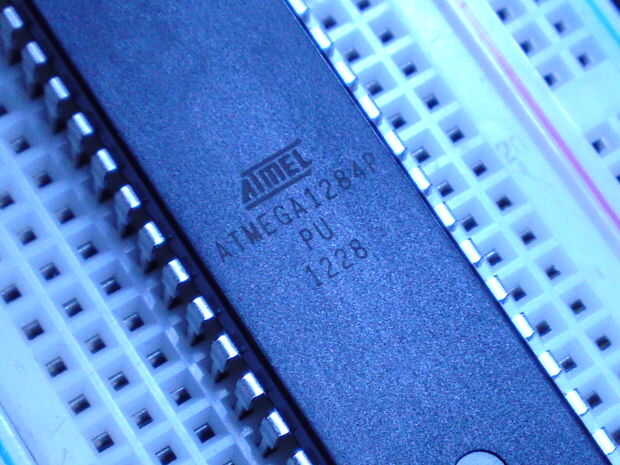

Paso 2: El microcontrolador! La introducción del Atmega1284P-PU monstruo asesino! jajaja
Así que con la Correa de muñeca en lugar el MCU como tal:
También he creado algunas pin Descripción etiquetas para estas MCU inmediatamente pegado a la MCU para que prototipos con sus pasadores va a ser en última instancia, más rápido y fácil y en este punto que desea agregar las tapas de cerámica dos 0.1uF a pernos de MCU como se muestra a continuación:
Con eso hecho, ahora es el momento para agregar 16 Mhz cristal, dos tapas de 22pF y un cable GND , revisa estas fotos a continuación 4 a continuación en secuencia y seguir exactamente:
Y ahora a agregar los cables para conectar los 16 Mhz cristal y tapas XTL1 & XTL2 de los pernos en el MCU: (abajo)
Ahora agregue un azul LED y una resistencia de 1 K al otro lado de la MCU:
También observamos con atención la muesca plana en el lado del LED, este es el lado negativo o cátodo por lo que éste desea conectarse a GND que yo en un minuto!
Ahora me gusta usar estos mismos colores siempre líneas de im haciendo el circuito para el interruptor de Reset, cortar un trozo de alambre de un solo núcleo y doblado como se muestra en la foto abajo izquierda y entonces se inserta para que la forma de su sido doblado no ser obstaculizado por los cables ya presentes:
También añadir una resistencia de 10 K en conectada al pin de RESET de la MCU y conectar al riel positivo inferior protoboard:
Ahora añada un 6 x 3 mm interruptor de impulsos táctil, elegí este tipo de interruptor específicamente porque su diluyente, ocupa menos espacio en un protoboard y menos complicada que su hermano cuadrada generalmente de 6 x 6 mm que tiene 4 pines, esta versión más delgada tiene sólo 2 así que su un poco prueba a usar también, jajaja!
Así que añadir el interruptor al cable verde que apenas fue puesto en el protoboard, luego al otro lado del interruptor al Pin GND del regulador de voltaje (medio Pin!) como que fue una agradable conexión ordenada y apartada para hacer aquí: (abajo)
También agregue dos positivos y dos cables negativos para alimentar el MCU de la protoboard carriles de la energía, que se muestra por debajo de la derecha:
Y por último las dos últimas conexiones que deben hacerse, es el cable GND para el azul LED que se muestra abajo a la izquierda, y también siempre me gusta agregar algún tipo de protección del voltaje con estos tipos de circuitos, así que iré añadiendo que un Diodo de protección reversa de polaridad de 1N4004 y esto va directamente reemplazar la entrada positiva del alambre que va a la pata de entrada del regulador de voltaje que se muestra en la foto de abajo-derecha :
NOTA:
Observamos con atención que la "Raya"en el diodo de protección apunta hacia al conectar, la dirección, por favor seguro doble es la manera correcta - lo que hace esto es proteger el regulador de voltaje de conectar accidentalmente la polaridad incorrecta tensión de entrada tan sólo en caso de que usted o yo había colocado la entrada positivo en el negativo y viceversa , entonces sería los daños causados.
Y eso es todo! Bastante agradable y fácil con estas etiquetas de descripción de pines, así que ahora tu protoboard debe tener este aspecto:
Usted debe haber tomado aproximadamente la mitad de la protoboard, ahora puedes utilizar la otra mitad para su prototipado necesita, pero hay sólo una cosa más que hacer y que es subir un dibujo de prueba a esta configuración protoboard para que saber 100% seguro que está todo conectado bien y usted será capaz de continuar con sus propios proyectos de Arduino!
Aquí le damos un vistazo a la placa completa:
En la sección siguiente y final - cargar un bosquejo de la prueba a la MIGHTY1284P-PU ('P ' indica "Potencia de Pico" y la 'PU' se refiere al paquete DIP plástico de este MCU) Configuración de protoboard Compatible Arduino, Mighty1284para corto jajaja!
