Paso 2: hacer el transmisor

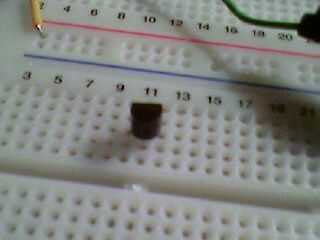

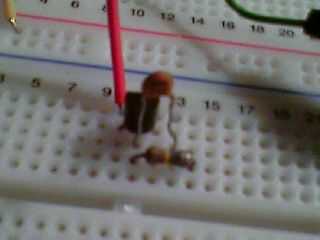

El transistor del gancho agarrador y lugar para que la ronda cosita es apuntada hacia usted

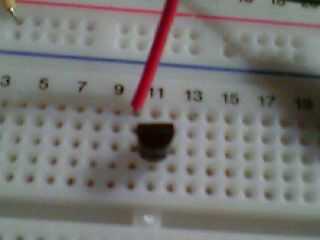

conect WIRE(minus of battery) rojo sino la tuya puede ser cualquier color que desee.
para el mismo lado del transistor u ver en la imagen! muy importante!!!!!!

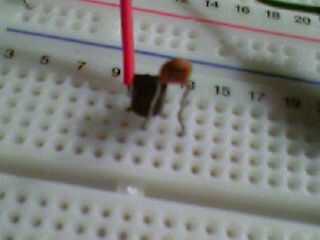

Agarra el condensador 0,0022 micro faradios y coloque cualquier terminal de la misma en la mitad terminal del transistor y el otro en otro lugar (siempre y cuando no toca nada)

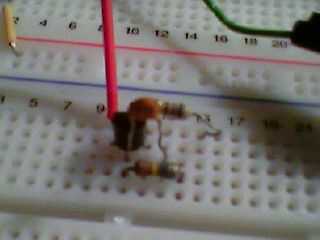

poner la resistencia de 470K en el terminal medio del transistor también y el otro en algún otro lugar siempre y cuando no toca nada

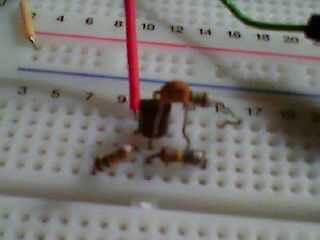

Coge la resistencia de 680 ohmios y colocar nuevamente a la terminal central del transistor (no puede tocar nada tampoco)
agarrar el resistor de 100K y colocar en medio terminal del transistor, una vez más no se puede tocar nada.
Conectar micrófono a la 470K resistencia y el terminal izquierdo del transistor (que con la - polaridad de la batería)
Y el hilo central de la bobina de la antena a la resistencia de 100K

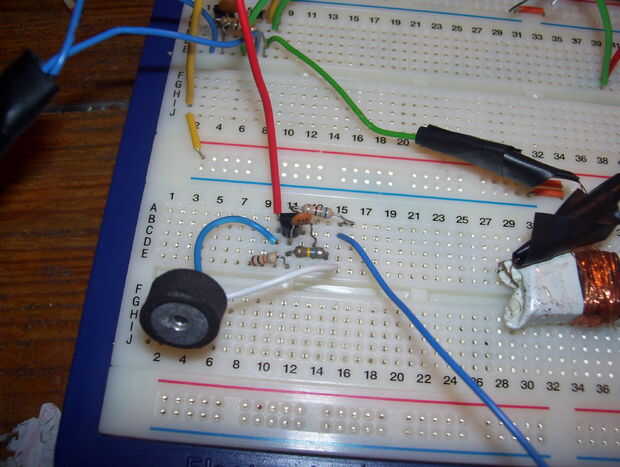

Conecte los cables verdes a los cables laterales de la bobina de antena y la perilla de sintonización (los alambres verdes más cercanas a usted en la foto (los de la espalda o algo más)
y conecte el otro cable a la resistencia de 100K (esto será el + de las baterías)

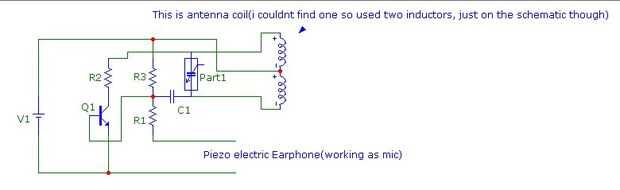

Un esquema para aquellos que no entienden otra cosa dice... (todas jeje)

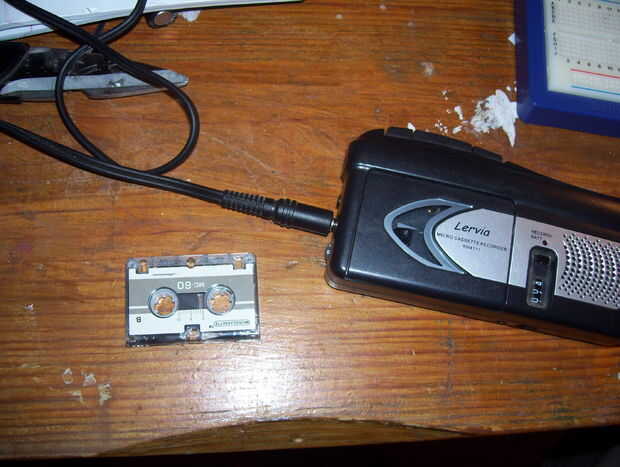

NOTESSS: Con los auriculares antiguos puede cortar los auriculares y mantener el cable y enchufe, conecte los cables a los lugares donde está el micrófono, y el enchufe para el teléfono MP3, PSP, conectó a una grabadora de bolsillo.
Para obtener un radio (AM u onda corta) Sintonice una estación sin canal llegando, sólo estática, encienda el transmisor, ajuste la perilla de sintonización del transmisor, hasta que usted oiga alto lanzó sonidos desde la radio, encienda su MP3, o lo que sea su uso y hacer los ajustes finales, debe alcanzar unos 2 metros, no mucho pero lo suficiente como para impresionar a algunas personas , y hay formas de hacerlo más fuerte... no sé em todo xD, de todas formas está bien para algo que costará cerca de 2 metros 2 $ para hacer... así que buena suerte ;)
