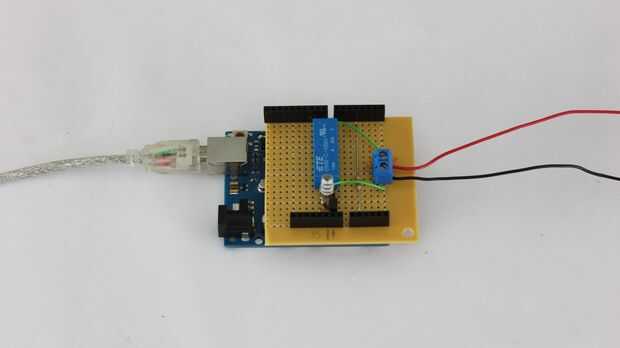

Paso 6: Cómo hacer un escudo de relé

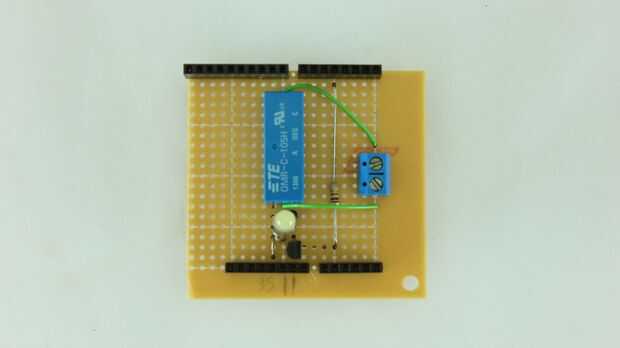

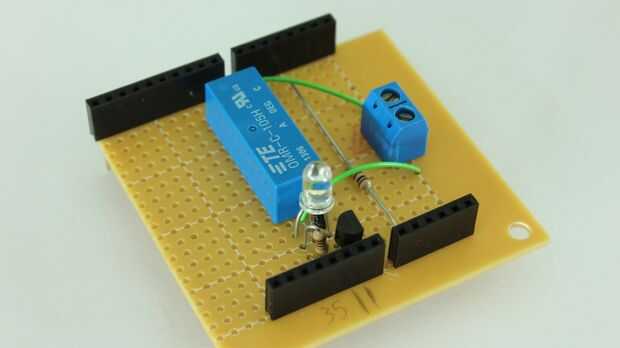

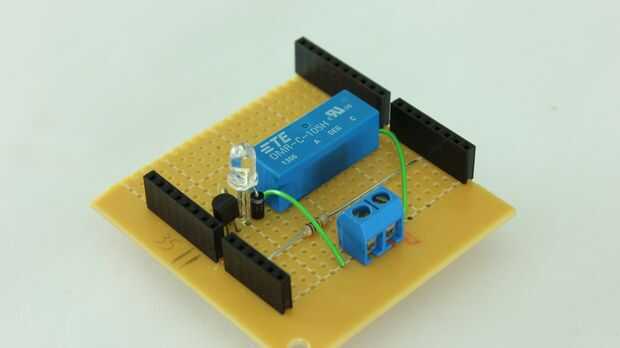

Para crear un escudo de relé básico, empiezas con el protoshield del paso anterior. A esto, añades las siguientes partes:

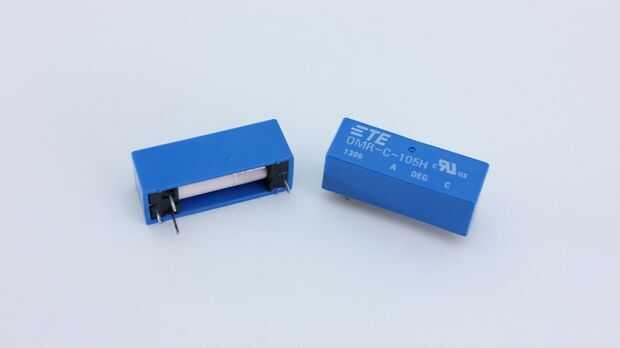

Relé de 5V

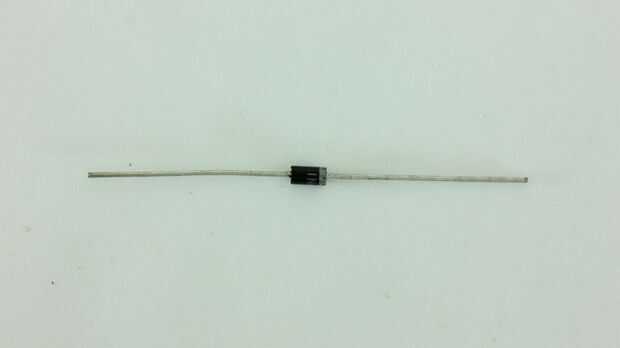

Diodo

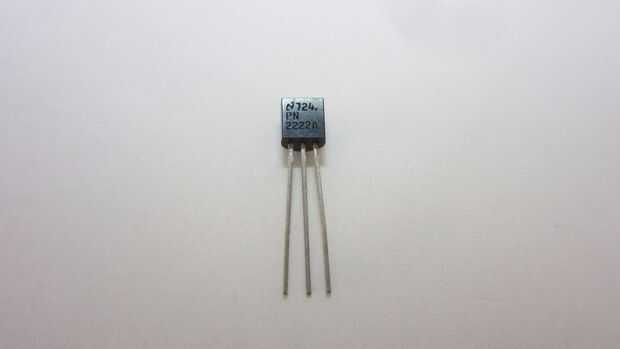

Transistor NPN
Resistencia de 1 kohm

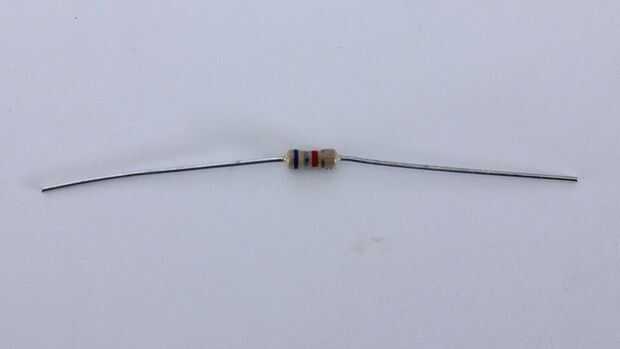

Resistor de 100 ohm

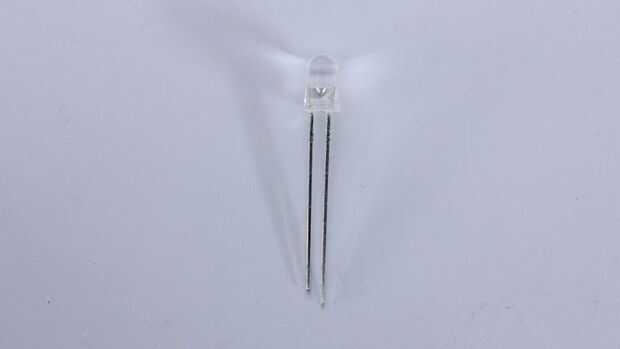

LED

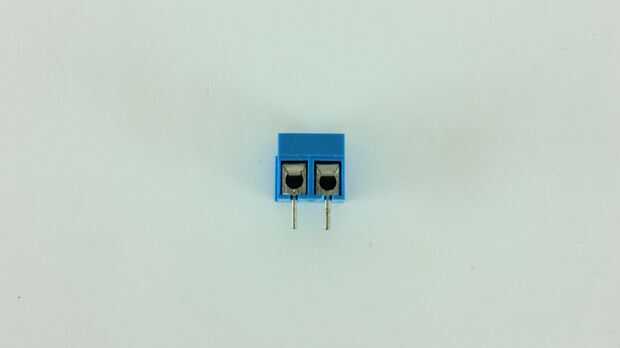

Conector del Terminal de tornillo
Cables de puente

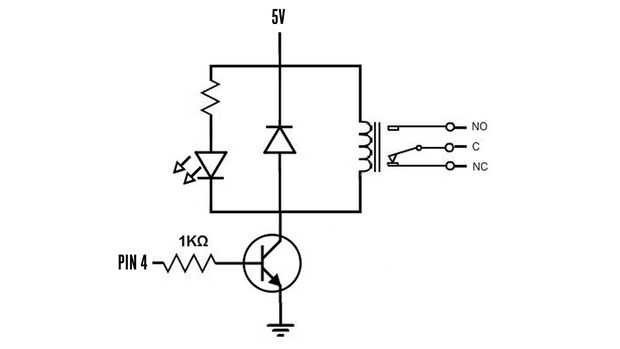

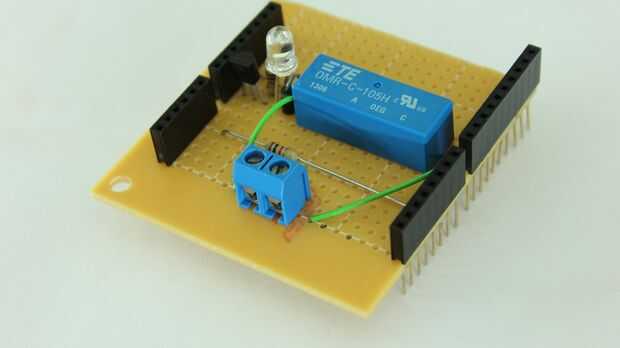

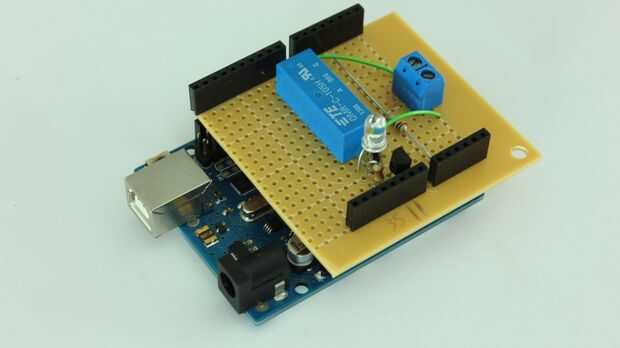

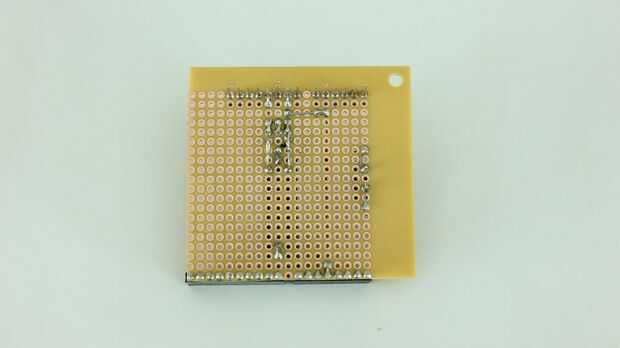

La bobina del relé está conectada entre el colector del transistor y el pin de 5V de Arduino. El diodo se conecta en paralelo con la bobina del relé con el cátodo conectado a 5V. Un LED y un resistor también están conectados en paralelo con la bobina del relé. Esto da una indicación visual de cuando se activa el relé. El pin de emisor del transistor se conecta el pin GND de Arduino. El pin de la base del transistor está conectado a uno de los pines digitales a través de una resistencia de 1 kohm. Finalmente los terminales del interruptor del relé están conectados a los terminales de tornillo. Esto le da una manera fácil de hacer conexiones temporales con el interruptor de relé.
