Paso 6: Diagrama de instalación paso
Haga clic en la flecha hacia abajo en el botón "3D". Hay dos opciones para el desbaste pasa: compensación adaptativa o Pocket claro. Fusión 360 mostrará un cuadro emergente con una descripción de ambas opciones para que puedas elegir lo que es mejor. Para este modelo va elegir bolsillo claro, que se abrirá un cuadro de diálogo en la parte derecha de la pantalla otra vez. Este cuadro tendrá cinco pestañas: herramienta, geometría, alturas, pases y vinculación. Vamos a usar los cuatro primeros.

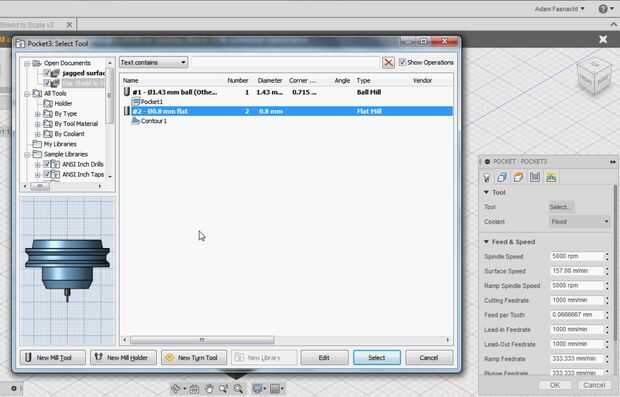

En la pestaña de herramienta, haga clic en la casilla que dice "Seleccionar". Se abrirá un cuadro de diálogo donde puede elegir entre una gran cantidad de bits preprogramados, o agregar lo propio basado en sus medidas. Aunque podría haber algunos trozos del tamaño del Othermill preprogramados, iba adelante y añadido los estaría usando medición con calibradores y agregándolos manualmente, sólo para estar seguro. El siguiente paso a entrar en agregar pedacitos de nuevo.

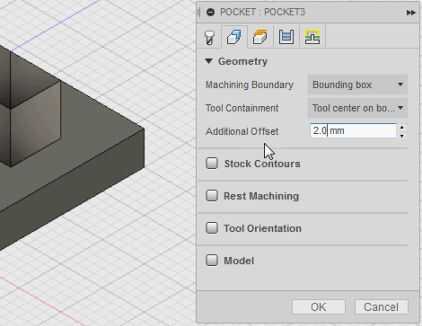

Haga clic en la ficha "Geometría". En el cuadro de texto junto al desplazamiento adicional, escriba "2". Mediante la adición de 2mm alrededor de la parte, esto le permitirá a la máquina sabe que queremos que la pieza a cortar totalmente hacia fuera.
Haga clic en la ficha de "Alturas", haga clic en la flecha hacia abajo junto a la Clearance altura. En el cuadro de texto desplazamiento cambiar 10 mm a 5 mm. Esto es opcional, pero reducirá la distancia de la cabeza de corte se mueve durante la retracción, disminuyendo la cantidad de tiempo que tarda un trabajo a ejecutar. Haga clic en la flecha hacia abajo junto a la Altura de retracción. En el cuadro de texto desplazamiento , cambiar 5 mm a 2 mm.

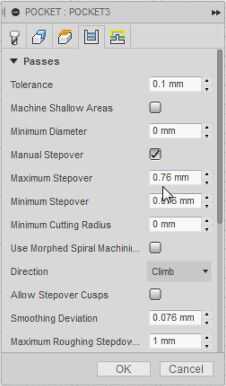

Haga clic en la pestaña de "Pases". Lo importante en esta ficha se llama ancho de paso. Para asegurar que esto va bien, haz clic en la casilla de verificación junto al Manual de ancho de paso. Porque esto es una pasada de desbaste, queremos que el ancho de paso de ser sólo ligeramente más pequeño que el diámetro de la broca que estamos utilizando. Esto permitirá que más material para quitar más rápido con un acabado áspero, que es lo que vamos para.

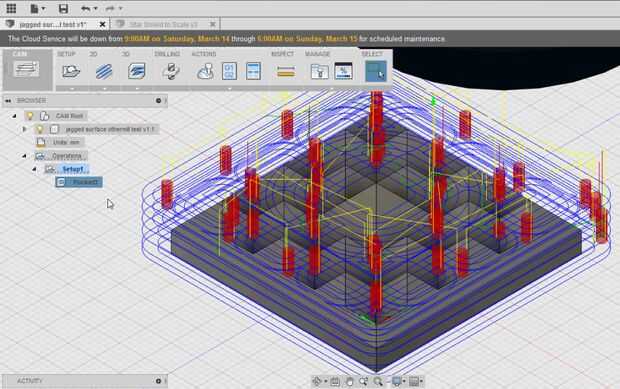

Haga clic en "Aceptar" en la parte inferior y las trayectorias se generará! Puede golpear "Simular" en la barra de herramientas en la parte superior para escuchar los movimientos de la máquina.
