Paso 3: Construir la manivela de la máquina

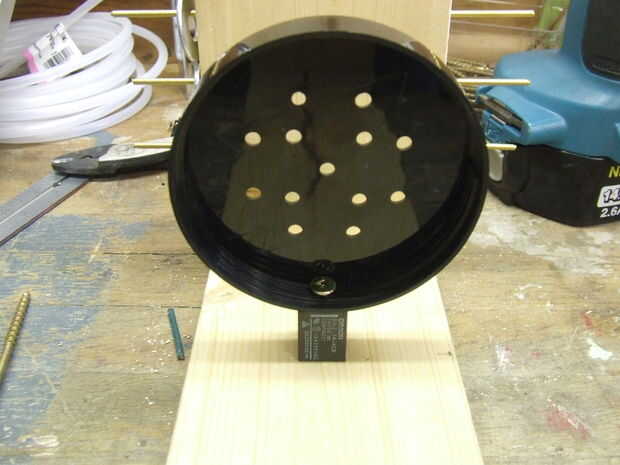

1: la parte superior de la coctelera de Magic Bullet está montada a la base de la máquina en 2 pulgadas de un extremo primer perforando un agujero en un lado usando un tornillo de madera de 1.5 pulgadas para sujetar. Usé una de las portadas de relé (explicaré el siguiente paso) como un separador. Los puntos de montaje estaban calientes pegados para mantener su alineación.

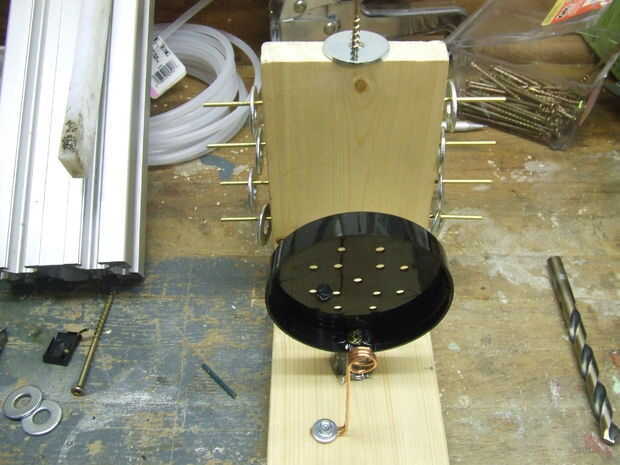

2: hay una guía de ojete necesitada y esto fue hecha por enrolle un pedazo de alambre de cobre desnudo (cable de tierra eléctrico doméstico) alrededor de una broca de 5/8 de pulgada. El centro de la anilla se alinea con el agujero central en la parte superior del agitador. La base de la anilla se atornilla a la base de la máquina mediante un tornillo corto.
3: a continuación necesita perforar un orificio de 5/8 en el montante de máquina opuesta. Es fundamental que alinea con el centro de la parte superior del agitador.

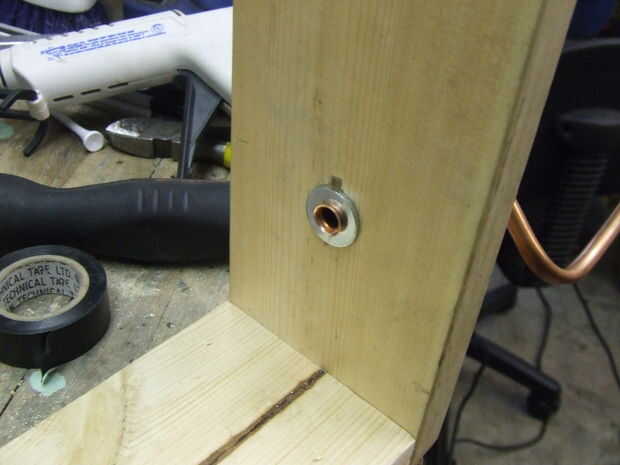

4: a través de este orificio se alimenta a una pieza de 10 pulgadas de la tubería de cobre. Estallaron al final con una herramienta especial para evitar que el filo de la tubería de daños en la rosca (cuadro 5). La lavadora que ves en la tubería en los cuadros 3 y 4 son crear una superficie de apoyo y proporcionar un estable movimiento de arranque.

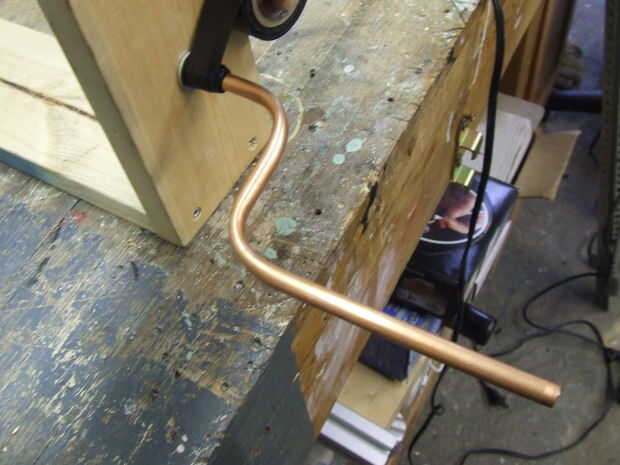

5: usar un doblador de tubo doblado una forma de 'Z' en la tubería para crear la manivela. Las medidas no son críticas pero he dejado suficiente espacio para permitir que la máquina se pondrá en un banco y todavía ser operado.
6: el extremo opuesto del tubo también fue quemado para el retiro del filo.

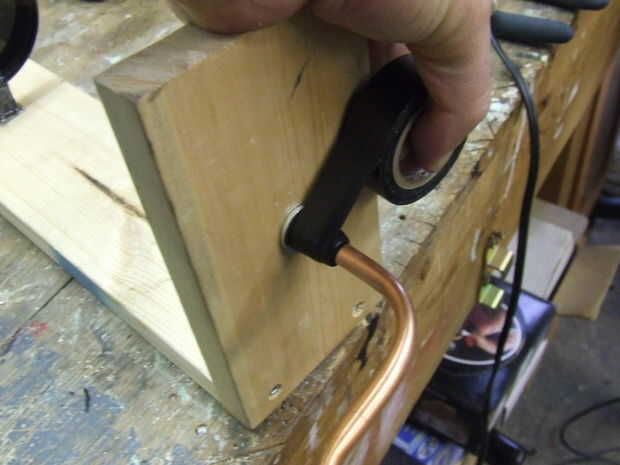

7: la manivela es entonces tirada envuelto con cinta aislante y ajustado por un extremo para el tubo de fijación y girar la manivela. Suficiente cinta debe utilizarse para proporcionar una manivela segura y estable.

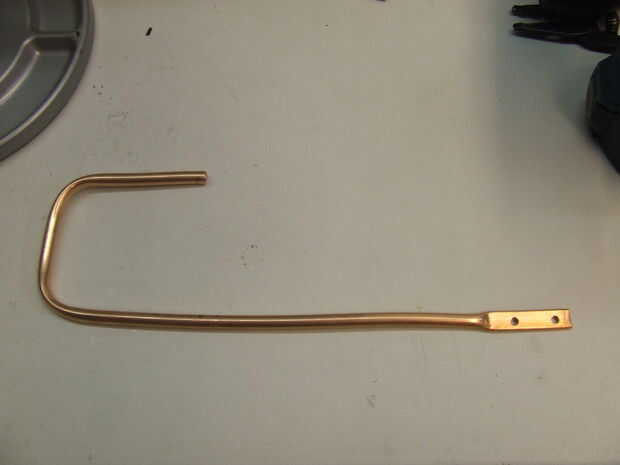

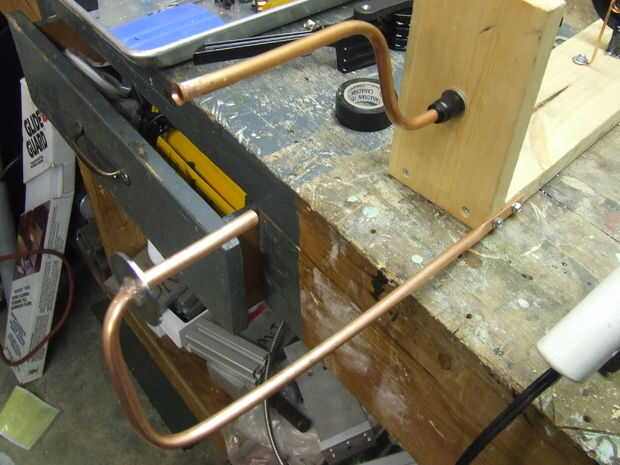

8: la cola de impresión se hizo haciendo un j de la curva en el tubo utilizando la dobladora de tubo. La curva debe ser tal que hace el j alinear con el centro de la tapa de la coctelera. El otro extremo era plana en un tornillo de banco y perforado con agujeros de 2.

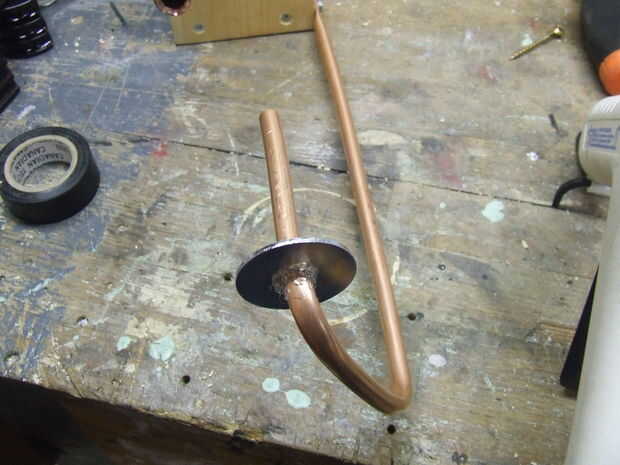

9: la parte plana de la cola se enrosca a la base mediante 2 tornillos de metal de hoja y la otra arandela guardabarros se une a la ' J "curva usando pegamento caliente. Esto proporciona un límite para el carrete.
