Paso 2: Preparar la parrilla
Para preparar la parrilla para la construcción, que tenemos que hacer un par de cosas:
- Perfore los orificios para la alimentación y el cable USB.
(Recomiendo usar Octoprint en un frambuesa pi, por lo que no necesitará analizar un cable USB desde el exterior) - Montaje cerradura de apoyo debajo de la estantería.
- Montar el soporte para carretes dentro de la rejilla.
- Monte el soporte de frambuesa Pi dentro de la rejilla.
Por favor tenga cuidado con todas las herramientas que utilice y que lea a la guía de seguridad de la herramienta.
1. taladrar los orificios para la alimentación.
En primer lugar, tienes que elegir un lugar en que desea analizar a través de los cables desde el exterior.
Tenga en cuenta los siguientes puntos:
- ¿Puede llegar el cable a su destino con suficiente espacio?
- ¿Dosis el cable interfiere con algo en el interior?
- ¿Es posible sellar el agujero luego?
He elegido un lugar en la parte posterior de la plataforma.
El siguiente paso es identificar el tamaño y forma del orificio, por encontrar la forma más pequeña que se adapta a cada enchufe que tienes que analizar a través de.

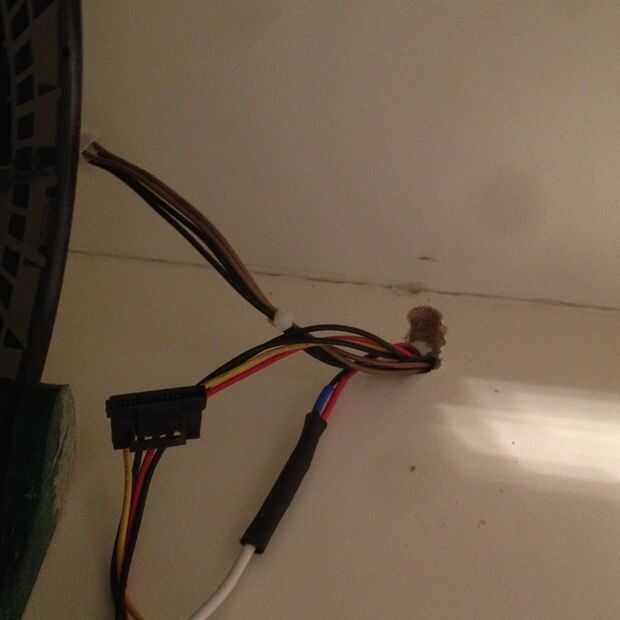

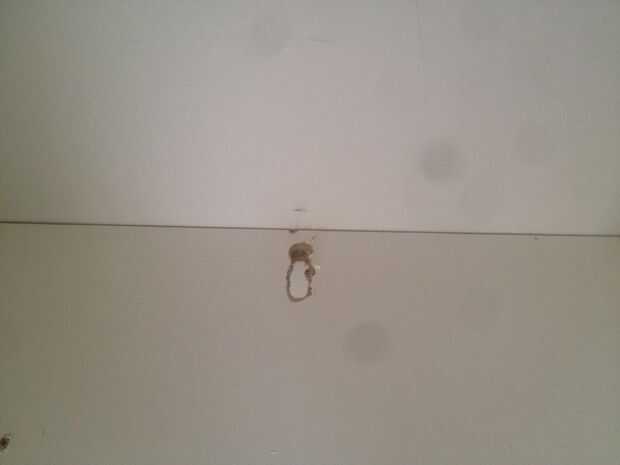

Después de que señala la forma en la plataforma, taladrar el agujero.
Intentar probar ajuste su cableado, si no funciona, intente cambiar el tamaño del agujero.
2. montar el soporte de cerradura
Marcar el centro de su plataforma y montar un pedazo de madera debajo de la plataforma. Hacer shure que va a quedar al ras con el borde de la plataforma. (Utilice 4 tornillos para madera)
Luego montar el soporte de cerradura apenas en la pieza de madera. Se ajustará al final de esta instrucción.
(Si no sabes lo que quiero decir, mira la imagen)
3. Monte el soporte para carretes
Imprimir el portacarretes y montarlo. (Mi impresión no pudo, así que tuve que modificar un poco. Por lo tanto mi soporte de carrete se ve diferente) (Thingiverse)

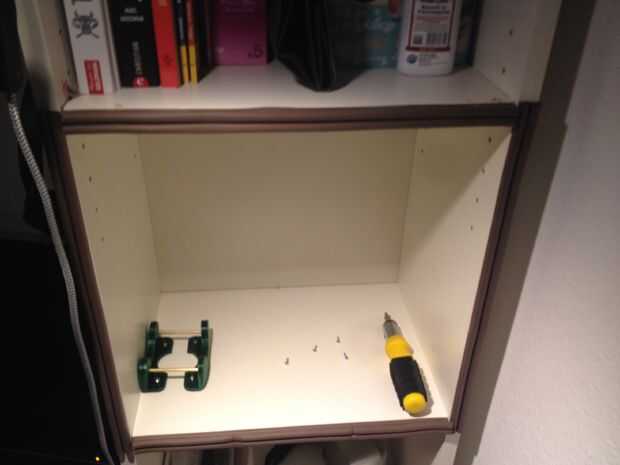

Montar con el uso de 4 tornillos para madera en el estante y coloque el portacarretes en la posición deseada.
(4. Monte el soporte de frambuesa Pi dentro de la parrilla)

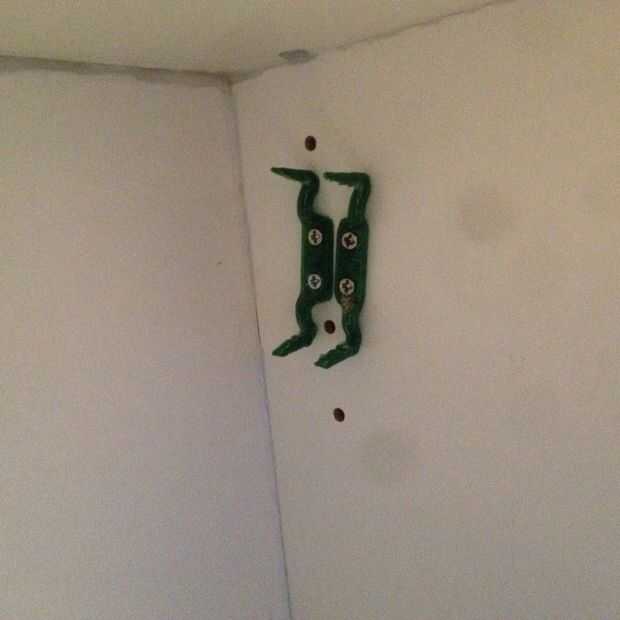

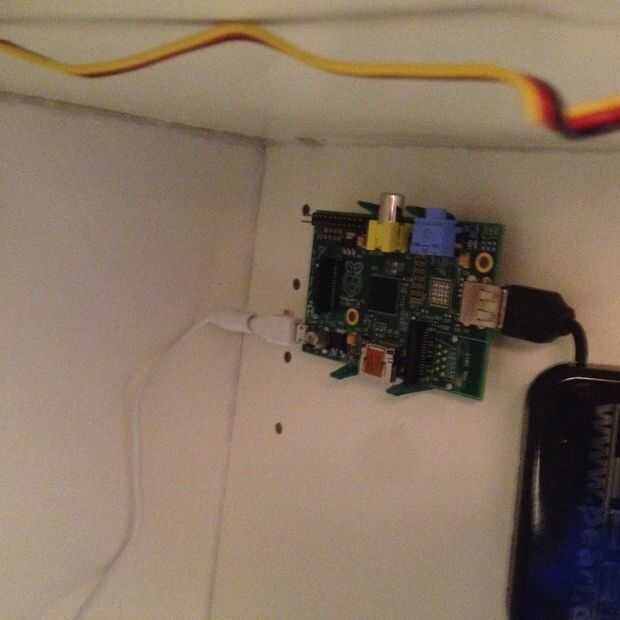

Imprimir el montaje del Raspberry Pi y encontrar un buen lugar para él dentro de la plataforma. (Thingiverse)
Utilice 4 tornillos para madera para sujetar el montaje al bastidor.
Tener en cuenta que el Raspberry Pi tiene dispositivos USB y cables conectados, por lo que podría necesitaran más espacio.
5. pegar la Junta perfil a lo largo de la parte exterior
Puesto que la puerta no sentarse aire apretado contra la rejilla, tendrá que añadir algunos Junta perfil alrededor del exterior del recinto. Perfil Junta normalmente se utiliza para aislar puertas y ventanas y en este caso hará el trabajo.
Cortar el papel de la Junta de perfil en cuatro franjas con la longitud correcta y pegarlo a la parte exterior de la rejilla (Similar a la imagen).
Además he añadido una raya de la Junta de perfil al final de la construcción todo en la parte inferior de la puerta, ya que los anaqueles de la Junta no sentarse a ras con los lados de la parrilla.
