Paso 3: Construir la puerta
La puerta debe separar el aire dentro del recinto el aire ambiente. Además, se montará el sistema DIY filtraciones en la parte exterior de la puerta. Por lo tanto, se filtrará el aire que es aspirado en el recinto y el aire que es empujado fuera del recinto. Como resultado de esto, no aire contaminado debe salir o entrar en el recinto o no apuntan a los fans.
El sistema de filtración consiste de cuatro componentes principales:
- Filtro para gases orgánicos
- Filtro de partículas
- Ventilador de PC que tire o empuje el aire lado del recinto de entrada/salida
- Impresos 3D montaje de brazos para sostener los filtros en su lugar

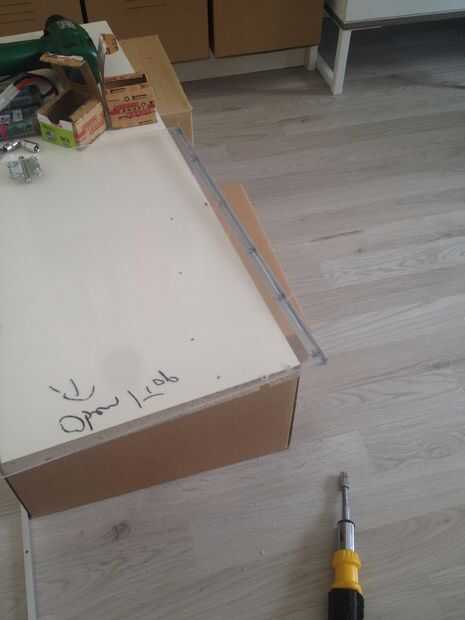

Para construir la puerta, tenemos que cortar un trozo de vidrio acrílico a la medida exacta de la plataforma (en mi caso 40 x 40 cm) y perfore unos agujeros para montar todos los componentes.
1. cortar un trozo de vidrio acrílico a la medida
No retire la tapa de plástico.
Usted puede saltar al siguiente paso, si el vidrio de acrílico tiene ya el tamaño adecuado.
En primer lugar, dibujar el contorno de la forma deseada en la hoja de vidrio acrílico. Además, la marca que lado es arriba e izquierda. Para cortar la lámina de acrílico cristal al tamaño correcto realizar la siguiente descripción para cada borde.
Toma su cuchillo u otro objeto punzante rayar una línea recta a lo largo de sus marcas en el vidrio acrílico en ambos lados. Luego coloque el vidrio acrílico sobre una mesa y alinee la línea tallada con el borde de la mesa.
Sostenga la placa de acrílico de la tabla y presione el borde voladizo uniformemente y rápidamente hacia abajo, por lo que puede romper el vidrio de acrílico a lo largo de la línea labrada.
Cosechado este proceso hasta que la hoja de acrílico tiene el tamaño correcto.
2. cortar el ángulo de aluminio de tamaño
Puesto que el vidrio de acrílico tiene un montón de flex, tenemos que añadir algún apoyo al cristal acrílico, por lo que puede presionar uniformemente sobre la Junta de perfil. Esto es necesario para sellar la caja hermética, puesto que debe evitarse cualquier brecha de posibilidad.
Apoyamos el cristal acrílico mediante la adición de aluminio inclinada hacia el lado. Por lo tanto tenemos que cortar a la medida. Se necesitan 4 trozos de barras de aluminio inclinada a la izquierda, parte inferior y lado derecho. El lado superior no era necesario, puesto que se presiona a la Junta de perfil por las bisagras.
Tendrá que verlos en los siguientes tamaños (ajustar si es necesario):
- 2 x 40 cm, la altura de la puerta.
- 2 x 16 cm, para el lado izquierdo y derecho de la cerradura.
Si usted necesita ajustar el valor, asegurarse que el ángulo de aluminio no interferirá con los lados de la parrilla.
Después de que usted les había aserrado a la derecha, tendrá que taladrar los agujeros para los tornillos, por lo que las barras se pueden montar en el vidrio acrílico. Perfore un agujero de cerca de cada extremo de las barras. Perfore unos agujeros adicionales, 3 agujeros cada 20 cm con una distancias iguales entre ellos. Cada agujero debe tener un tornillo de M3 correspondiente.
3. Taladre los agujeros en el vidrio acrílico
Necesita perforar agujeros para ángulo de aluminio, las bisagras, la cerradura, los ventiladores y se monta el filtro 3D impreso.
Para montar las piezas de ángulo de aluminio al vidrio acrílico, es necesario perforar un agujero correspondiente para cada orificio de las barras de vidrio acrílico. Coloque cada barra en la puerta, por lo que se extenderá hacia el rack, a lo largo de la parte exterior de la rejilla. Marque cada posición en la que necesitará perforar un agujero en el vidrio acrílico y taladro en la posición marcada luego.
Ahora necesita taladrar los agujeros para las bisagras y la cerradura, por lo tanto colocar en el vidrio acrílico, marcar la posición de los orificios y perfore les demasiado.
Tomar algunos tornillo M3 y trate de montar el ángulo de aluminio, las bisagras y la cerradura en la puerta. Si no encaja en ningún componente, corregir los agujeros, por lo que cabrá.
Retirar luego, por lo que se pueden tomar más medidas.
4. trabaje en el sistema de filtración
El montaje del sistema de filtración necesitan algunos cuidados especiales, puesto que la posición de los ventiladores es esencial para el flujo de aire dentro del recinto y por lo tanto, esencial para la efectividad del sistema de filtración.
Aquí están algunas ideas que podría ser la ubicación para la entrada y salida.
- La toma debe estar ubicado junto al área de impresión. Puesto que todos los gases que se presentan deben filtrarse inmediatamente.
- Para encontrar que la ubicación de la entrada es un poco más complicada, puesto que muy depende del objeto dentro del recinto. El objetivo es maximizar el flujo de aire interior, colocando el ventilador de consumo de manera tal que el aire entrante tiene un camino largo pero directo a través de la caja.
Un ejemplo de su localización puede encontrarse en las fotos.
(Tenga en cuenta que el ventilador en está en el interior y podría chocar con objeto dentro de la caja)

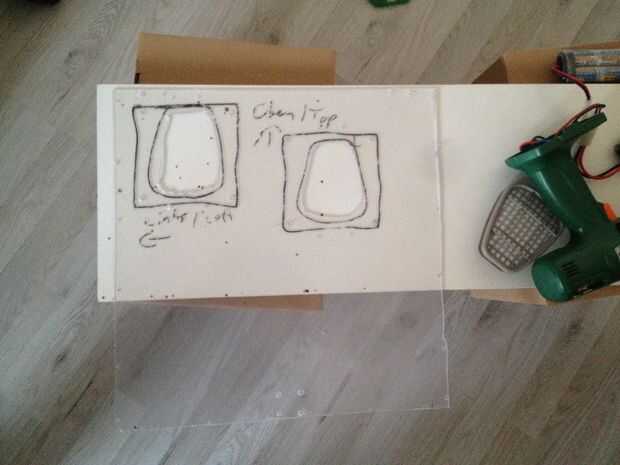

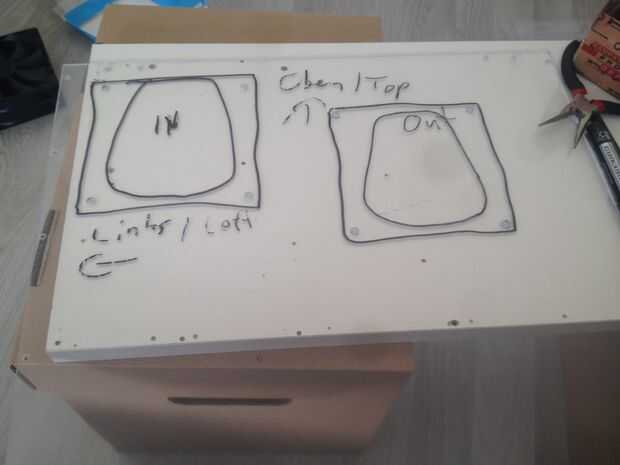

Después de que se encuentre una ubicación adecuada, coloque sólo el cartucho de gas y vapor en su ubicación y dibujar su contorno en el vidrio acrílico. Sacar una versión más pequeña de la forma de cartucho en los lugares marcados, por lo que puede vio a lo largo de ellos y crear un camino para el aire a analizar a través de. Con el fin de analizar la sierra a través, usted tiene que perforar un agujero en la zona recién marcada e inserte los Sierras de marquetería o de vaivén para cortar a lo largo de la línea dibujada. Asegúrese de que el cartucho puede sentarse en la parte exterior de la puerta con suficiente espacio a los lados.
Ahora, coloque los soportes impresos 3D de los cartuchos en la puerta y marque los puntos en la bruja que tienes que perforar. Asegúrese que el contorno de los cartuchos dentro de los montes.

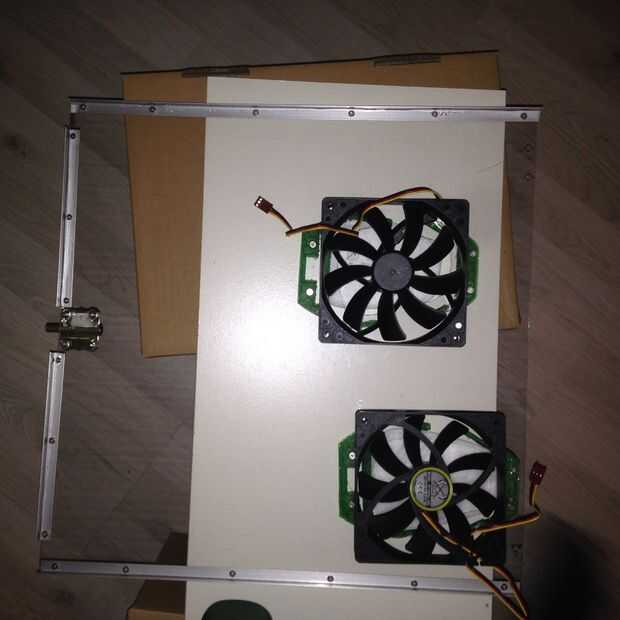

Después de que ha perforado los agujeros para los soportes, gire la puerta y colocar los ventiladores en el interior de la puerta debajo de la posición de los filtros. Marque las ubicaciones de los agujeros por el ventilador y taladrarlos.
Tomar algunos tornillo M3 y trate de montar el cartucho los montajes y los fans en la puerta.
Atención: el ventilador tiene dos flechas en el lado que marcan la dirección del flujo de aire y la rotación del ventilador. Además, pensar en los cables, el cable debe ser apuntaban en la dirección de las bisagras.
Si no encaja en ningún componente, corregir los agujeros, por lo que cabrá.
Retirar luego, por lo que se pueden tomar más medidas.
5. Instale cada componente en el vidrio acrílico
Ahora es el momento para quitar la tapa de vidrio acrílico en ambos lados y cada componente fija el vidrio acrílico.

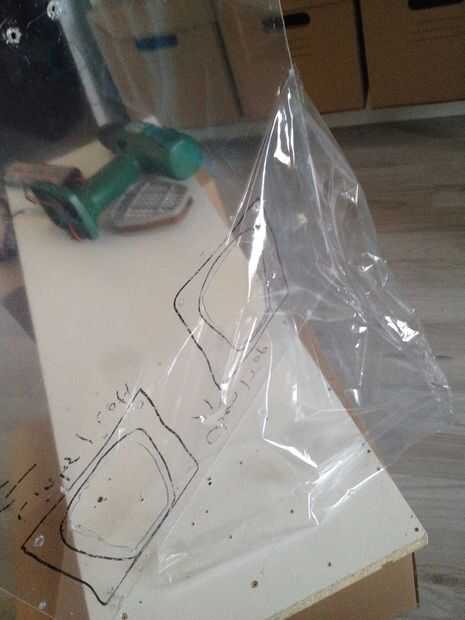

Disfrutar de descamación de la lámina :)

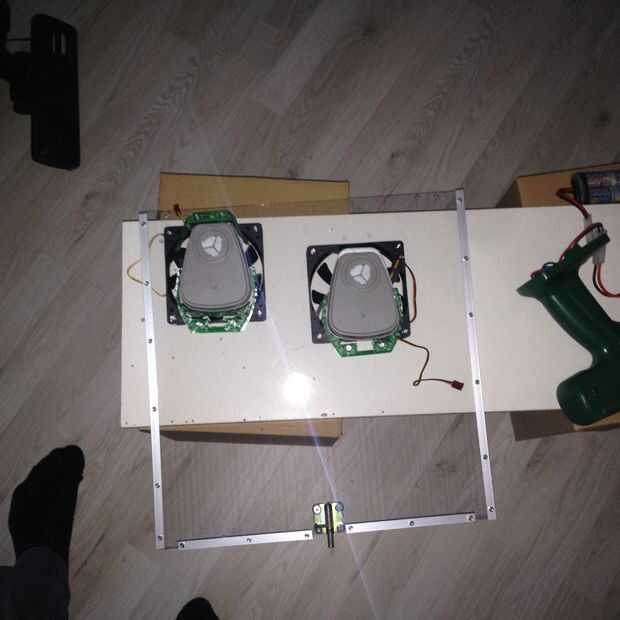

Ahora instalar cada componente, excepto el 3D soportes impresos, en la puerta, como se ha probado. Luego coloque el filtro de partículas en la ubicación del cartucho y el cartucho de gas y vapor en la parte superior.
Por último, hay que atornillar los soportes de cartucho en su lugar. Una parte del Monte tiene patas que puede doblar un poco, por lo que pueden presionar al transporte sobre la superficie de la puerta. Además, los soportes tienen orificios a través del cual fit algunas abrazaderas de plástico. Utilizar éstos para crear presión, con el fin de mantener los cartuchos en su lugar.

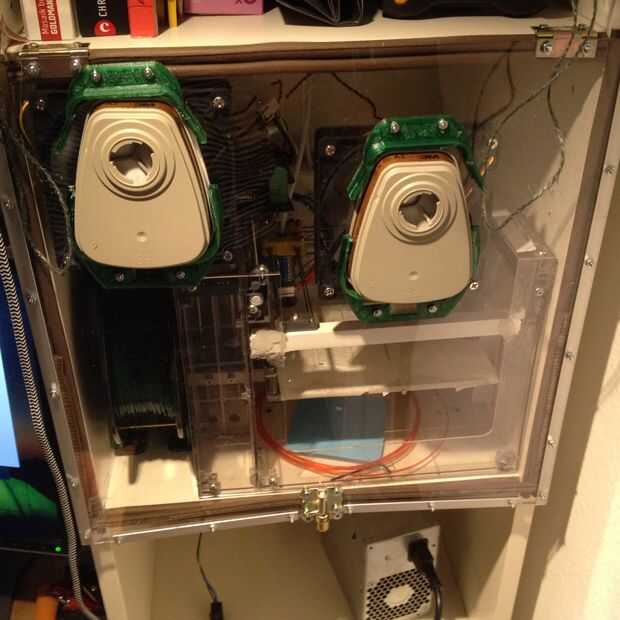

6. montar la puerta a la plataforma

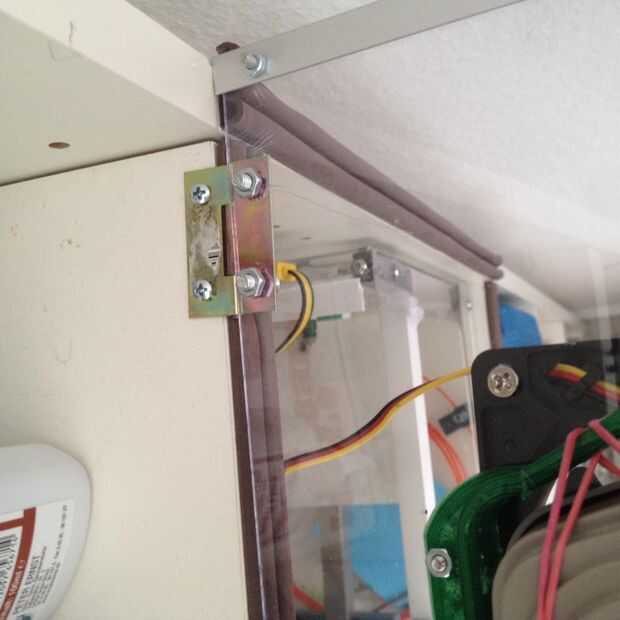

Ahora toma la puerta a la plataforma y alinearlo perfectamente con la plataforma. Atornille las bisagras en su lugar.

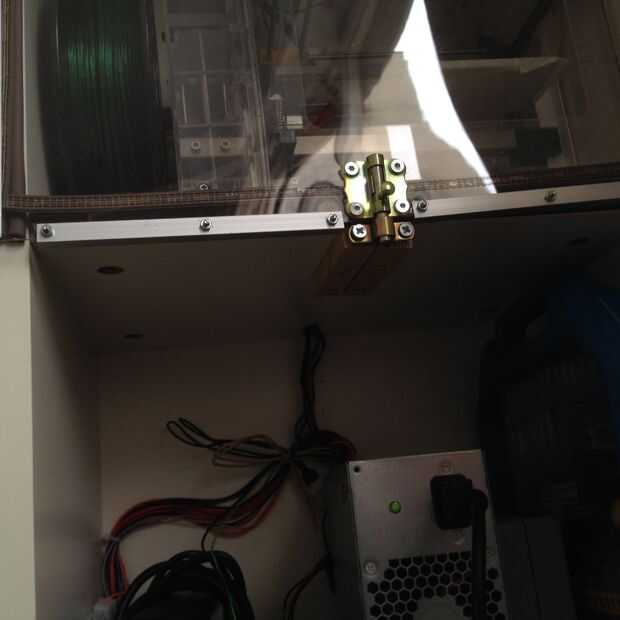

Por último, Monte el soporte de bloqueo en la pieza de madera con tornillos para madera, por lo que llevará a cabo el candado cerrado.
7. montar la puerta colgante mecanismo
Puesto que la gravedad siempre va a ganar, tenemos que instalar algún mecanismo, que mantiene la puerta abierta, cuando queremos trabajar dentro del recinto. Por lo tanto, vamos a utilizar un tornillo de madera por cada lado para montar dos cables de tamaño igual a la canasta. Estos cables se pueden tirar sobre los bordes de la puerta, para mantenerlos abiertos.

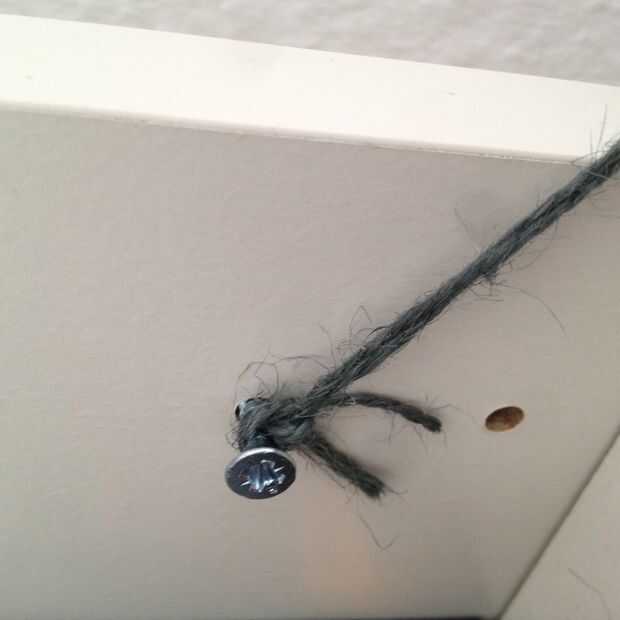

Anudar los dos extremos de la cuerda al tornillo para crear un bucle.
Con el fin de determinar la longitud de las cuerdas, haremos algunas básicas de matemáticas (Pitágoras).
- Altura de la puerta: = h
- Distancia entre el punto de montaje y las bisagras: = d
- Longitud resultante de la cuerda: = l
= > l=2*√(h²+d²)
Ajustar la longitud si no eres feliz con ella :)
