Paso 4: circuitos

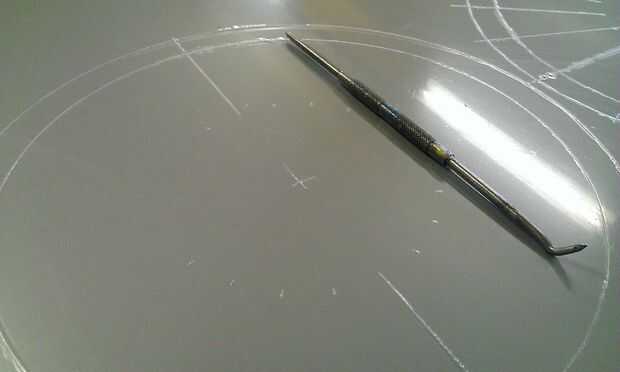

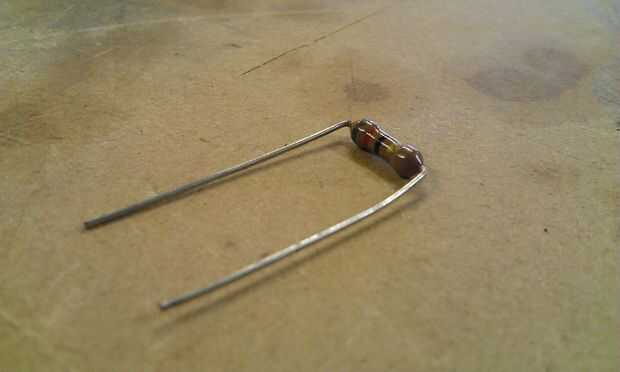

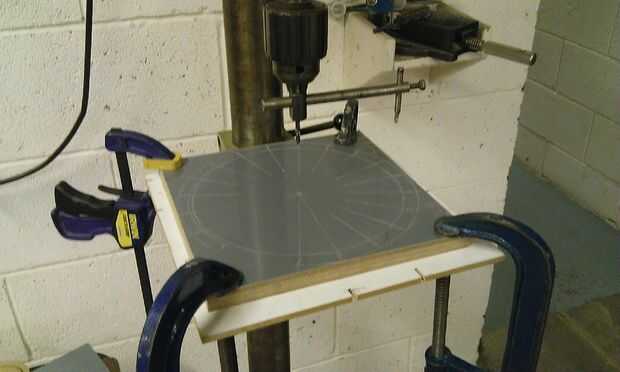

Con una hoja delgada de acrílico marca hasta el diámetro de la ranura que ha sido cortado con un bolígrafo. utilizando un pretractor y una regla marca dos orificios cada 18 grados (estos son donde van los LEDs. Cada LED tercer barra final dos marcan otro dos agujeros (esto es para las resistencias. Configurar el cortador del agujero en el taladro de columna y cortar el acrílico. esta necesidad de hacer dos veces para el otro PCB. Perfore todos los agujeros y los bordes ásperos de la arena.

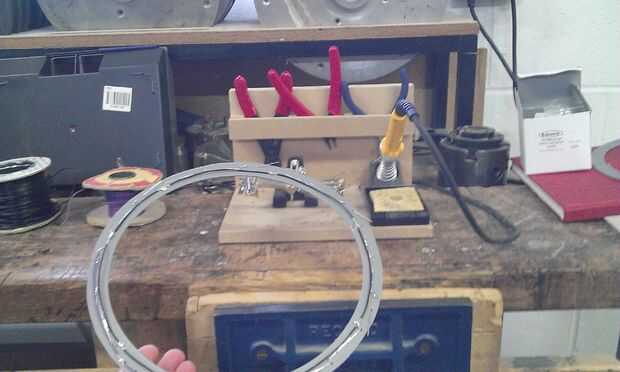

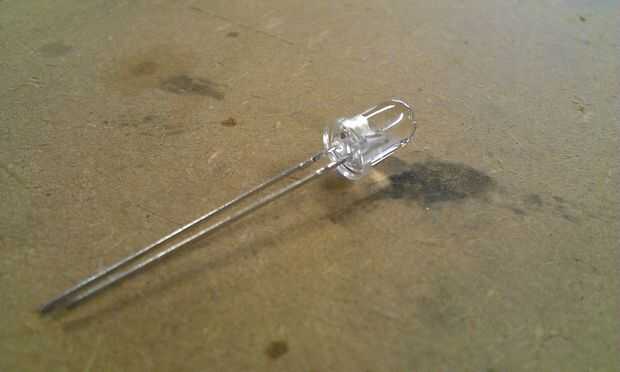

Ahora que tiene dos anillos de PCB para la ranura interna puede soldar. Asegúrese de que punto de LED en la dirección correcta.
Deja los extremos de los cables rojo y negro libres en cada placa. dar el extra alrededor de 60mm.

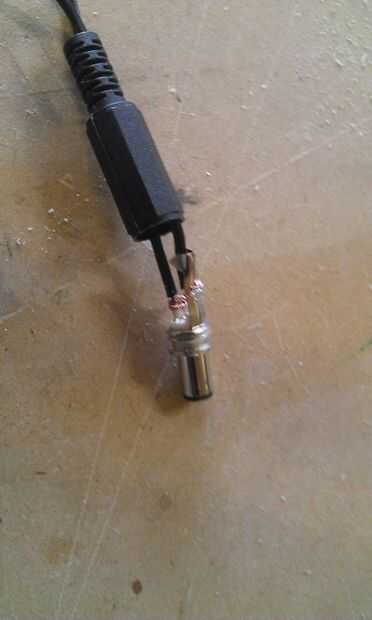

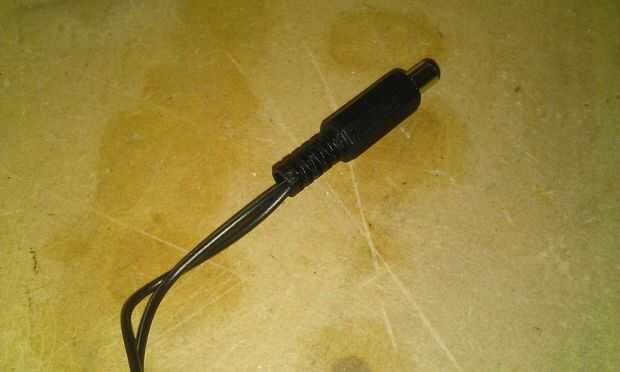

También puede soldar la conexión y la alimentación en esta etapa.
