Paso 2: Molex MicroFit 3.0 Resumen
Molex Microfit 3 es un extremadamente durable modular actual confiable y alto sistema de alambre y tablero para las conexiones de cableado. Es ampliamente utilizado en prototipos e incluso aplicaciones de producción, usted puede encontrar la impresora 3D tipo A máquinas serie 1 como la impresora 3D Autodesk Ember.
Consiste en algunos componentes modulares estándar:

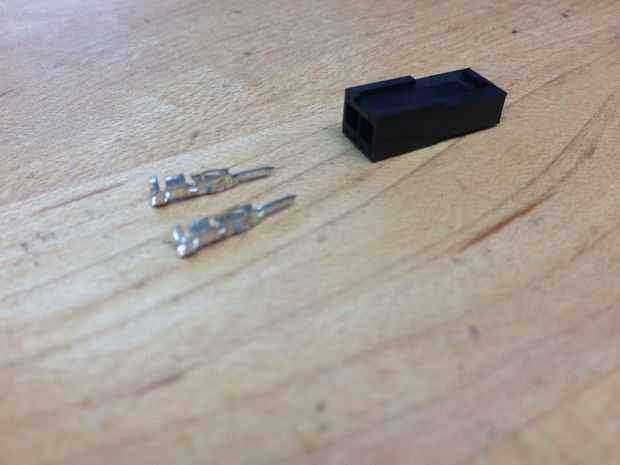

Molex parte #43031-0001
Molex parte #43030-0001
Cubiertas masculinas y femenino carcasas desde 1 x 2 hasta por lo menos 2 x 6
Para las conexiones básicas de 2 hilos el cajón está repleto de 2x1s:
Caja enchufe
Molex parte #43640-0201
Encendedor de vivienda
Molex parte #43645-0200

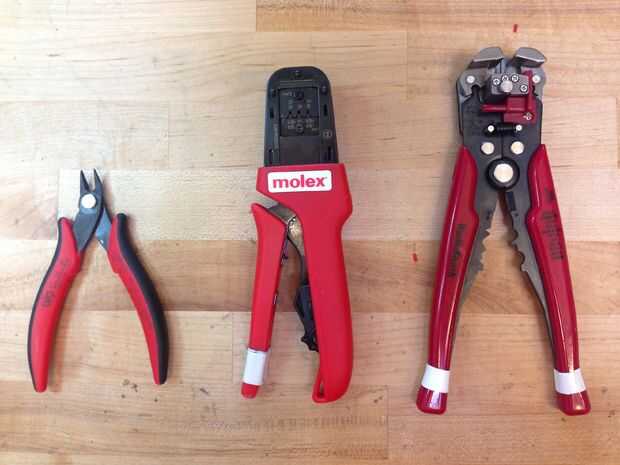

La encrespadura de plegadores en el extremo de su cable pelado con la herramienta que prensa.
Molex parte #63819-0000
La encrespadura masculina entra en la hembra de vivienda.
Crimp hembra va en la caja de correo.

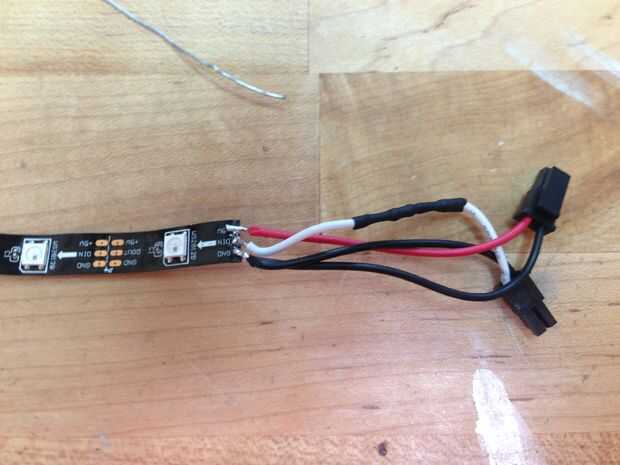

Una vez que la prensa en la vivienda tienen fijación positiva y mate muy bien con su pareja para formar una extraíble fácilmente la soldadura de conexión!
