Paso 12: Cableado la lámpara
Ahora viene la parte más incómoda!

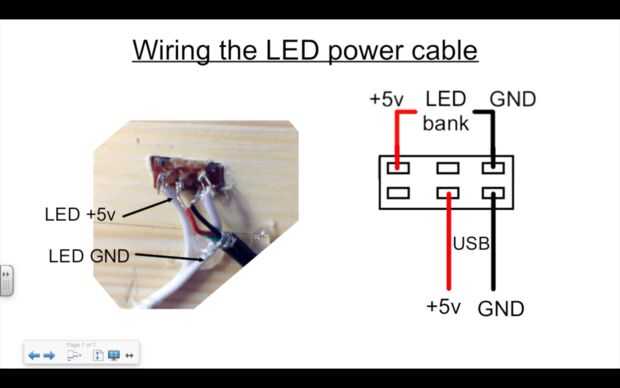

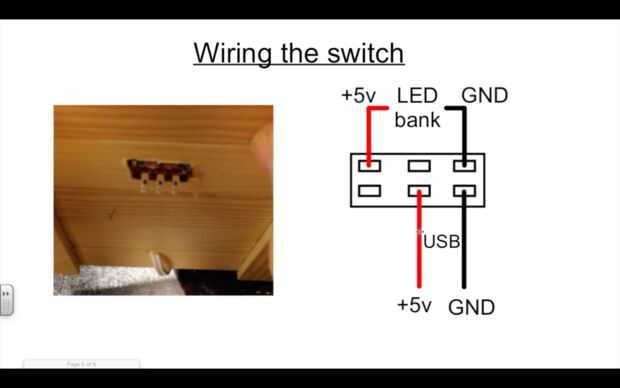

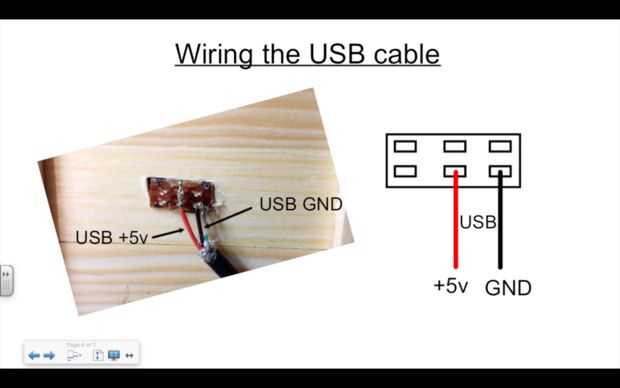

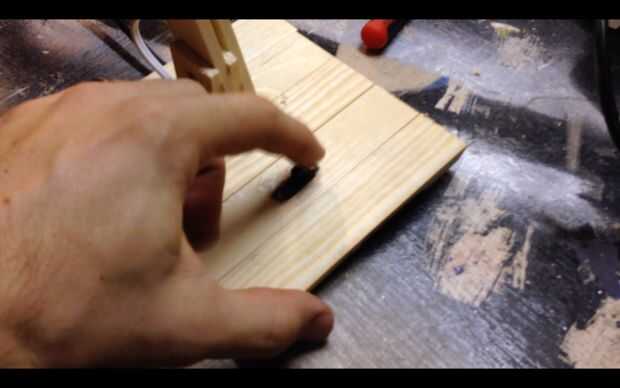

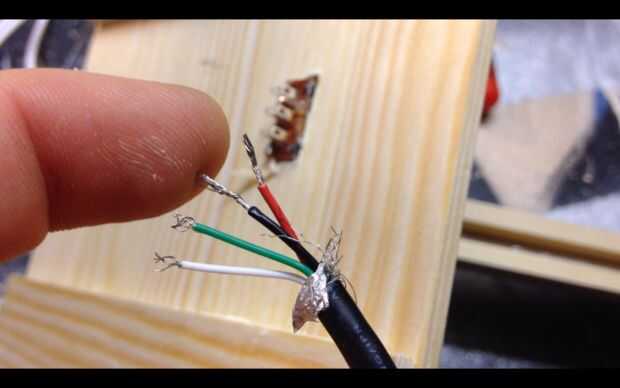

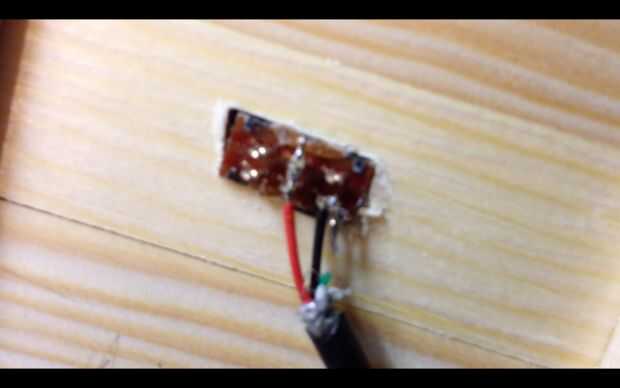

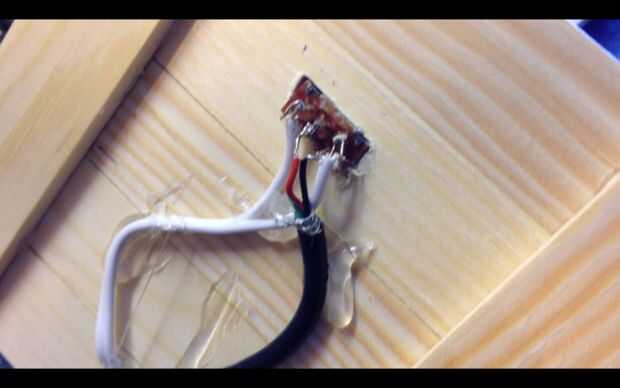

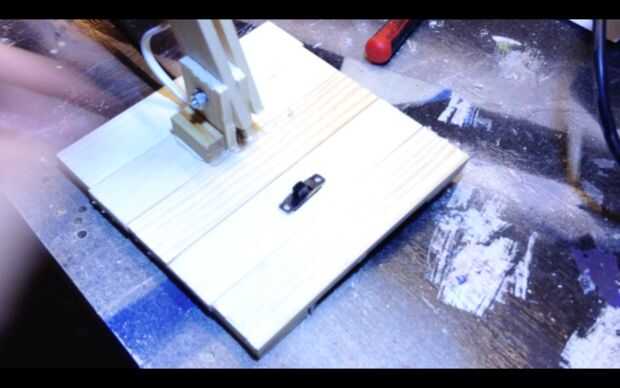

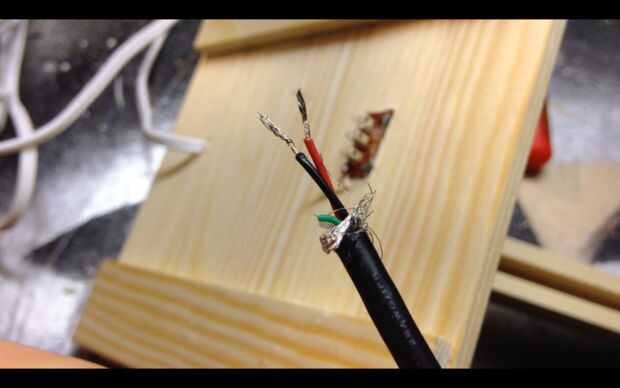

Compruebe el diagrama de cableado para cómo la lámpara cables de arriba. En esencia, el suelo los cables el cable USB y LED tablero y cableado al mismo contacto del interruptor (fui para el contacto de la derecha). El + 5V los cables el cable USB y LED tablero y cableado a los otros 2 contactos debajo del interruptor. De esta manera, cuando el interruptor se mueve a la izquierda, los + 5V que contactos están conectados, completando el circuito e iluminar el tablero del LED!

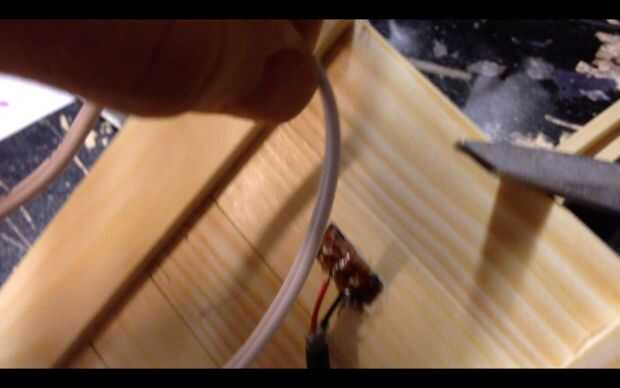

Simplemente puede torcer los alambres a través y alrededor de los contactos del interruptor (que serían suficientes para el circuito), o si tienes un soldador, puede añadir un poco de soldadura a los contactos del interruptor para crear una Unión más permanente.
Probar el circuito antes de continuar!
