Cómo hacer Makeblock XY Plotter v2.0 (9 / 13 paso)

Paso 9: Instalar otros interruptores micro

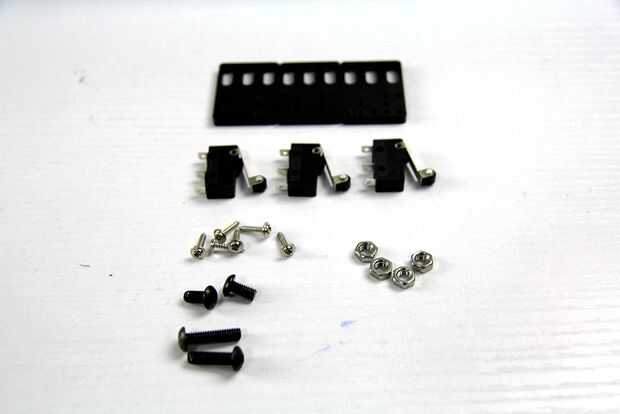

Lista de materiales,

1. micro interruptor x3
2. LS soporte x3
3. Cruz empotrado Pan de cabeza aprovechando tornillos ST2.2x6.5 x6
4. tornillo M4x8 x2
5. tornillo M4x16 x4
4. tuerca M4 x4

Procedimientos,

1. Fije los interruptores micro en los soportes de la LS.

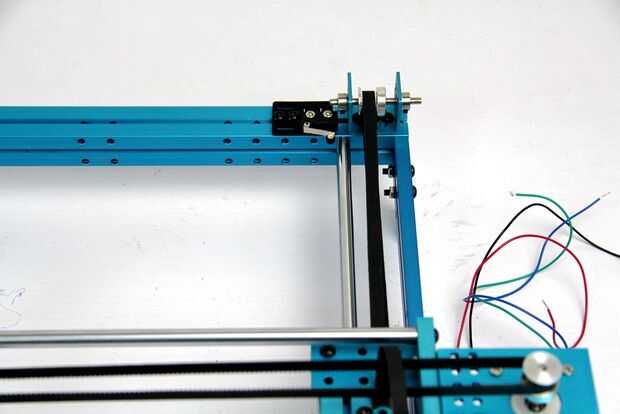

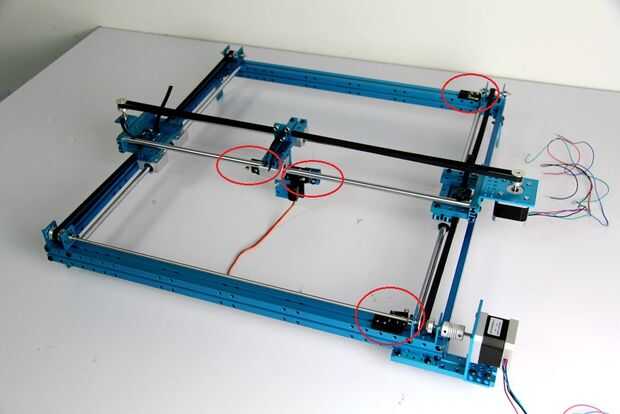

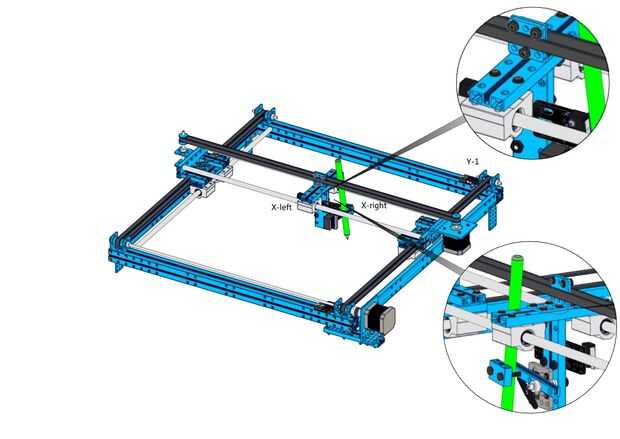

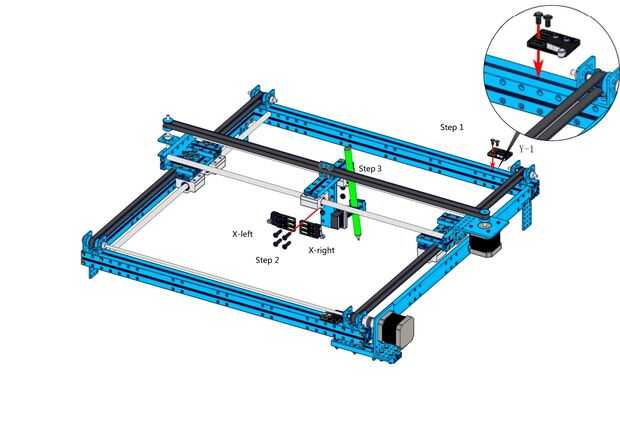

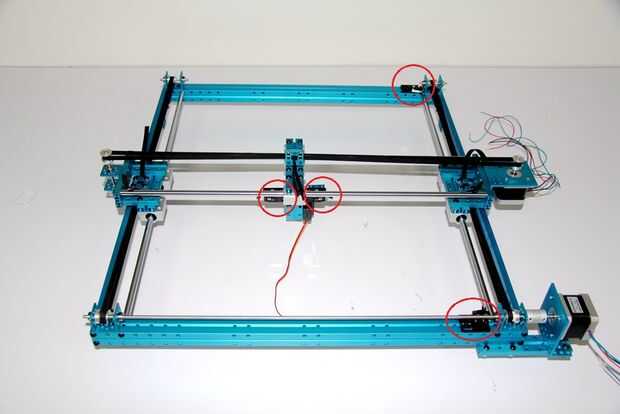

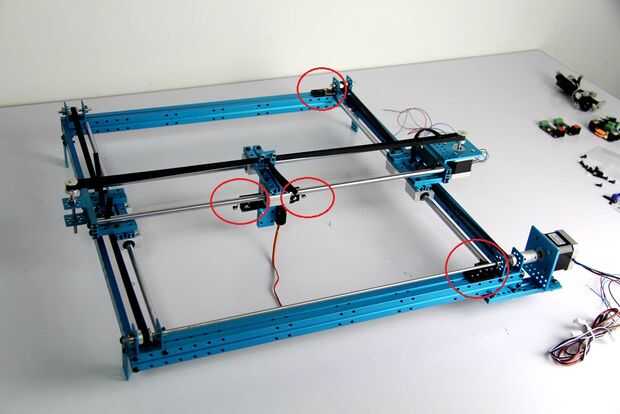

2. 2 de estos interruptores micro debe instalar en la estructura de la pluma de elevación. Otro debe ser fijo en la beam2424
