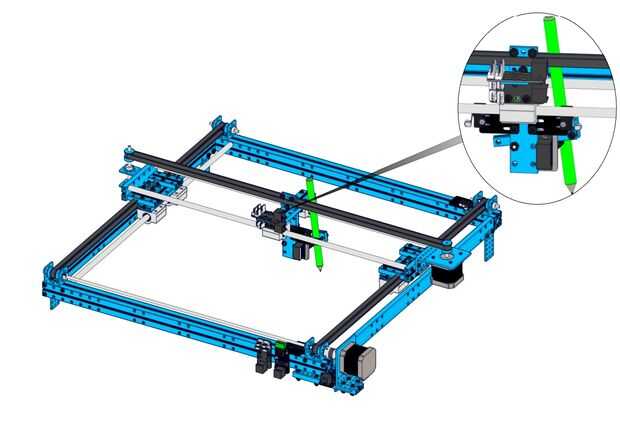

Cómo hacer Makeblock XY Plotter v2.0 (10 / 13 paso)

Paso 10: Instale la electrónica

Lista de materiales,

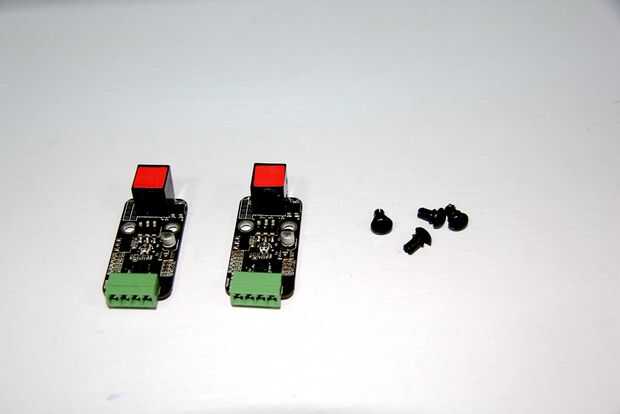

1. Me controlador paso a paso V1.0 x2

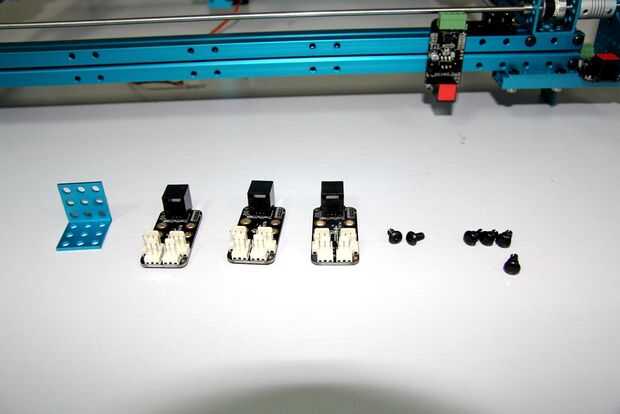

2. Me RJ25 adaptador x3

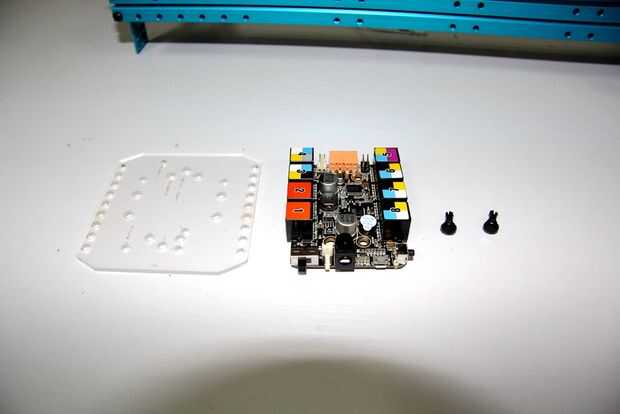

3. mi placa base x1
4. soporte de 3 x 3 x1
5. placa base placa x1
6. tornillo M4x8 x2
7. el plástico del remache 4060 x4
8. plástico remache 4060 x4
9. tornillo M4x8 x2
10. plástico remache 4100 x4

Procedimientos,

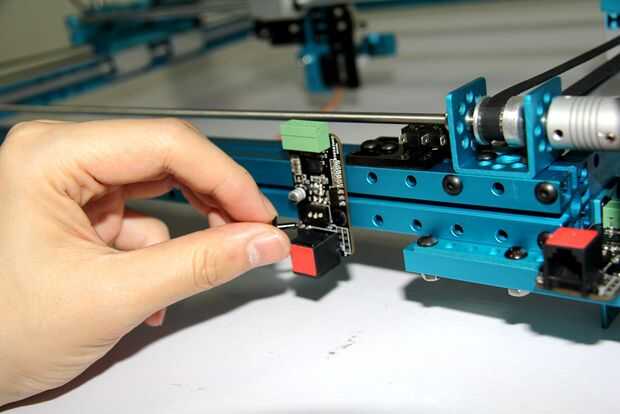

Consejos, usted podría notar que hay 2 partes del remache plástico. Poner uno de ella en el agujero primero y empujar otra parte.

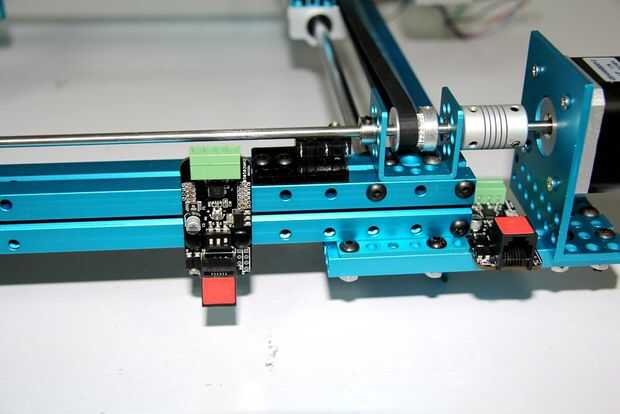

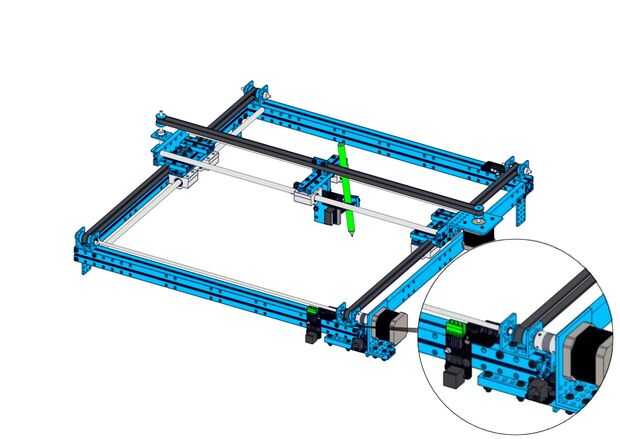

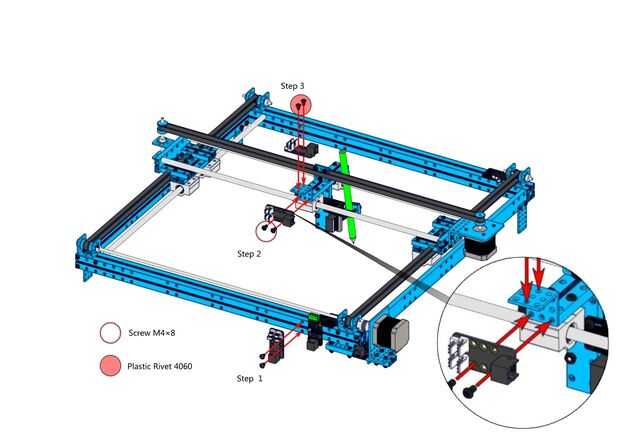

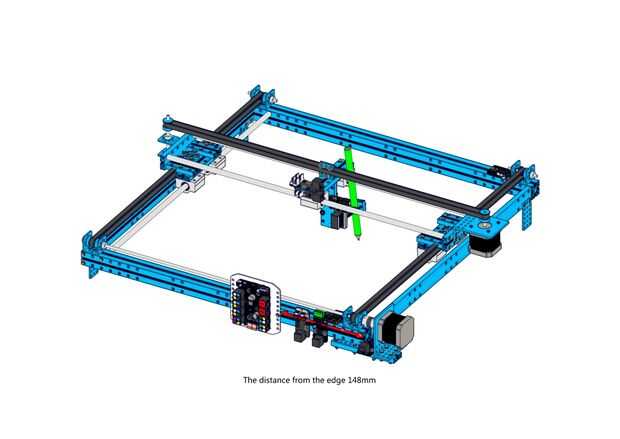

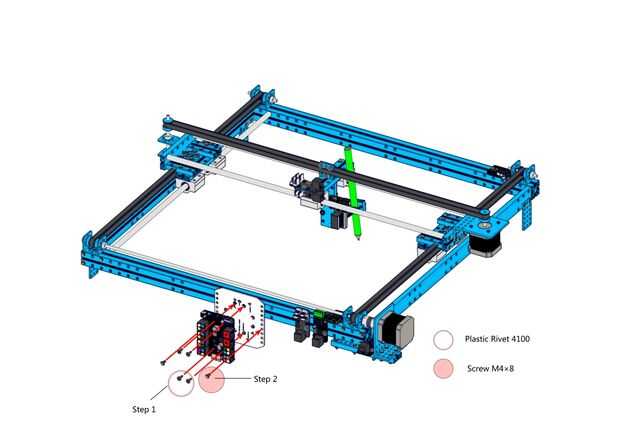

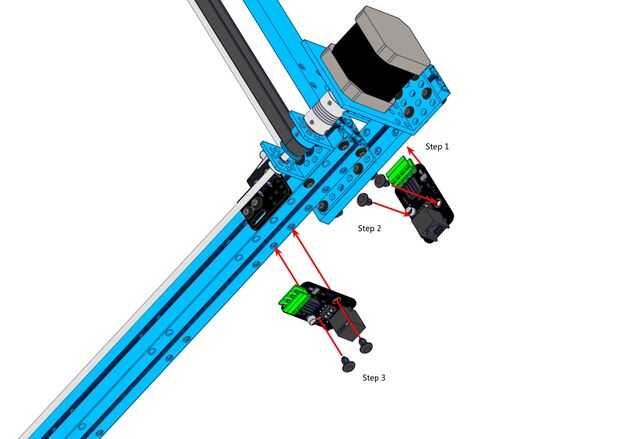

Siga los cuadros para instalar estos electrónica.

Ahora, se realiza todos los trabajos de montaje! A continuación, vamos a conectar los cables.
