Paso 12: Haz el primer dibujo
Por último, hemos terminado todos los pasos mecánicos. Vamos a averiguar la siguiente programación.
Preparación
1, por favor, descargue el paquete de software completo aquí
El paquete consiste en el software (firmware de Arduino y GRemote), instrucciones de montaje de la estructura y la completa instrucción de programa.
2, descargar e instalar Arduino-1.0.5, http://arduino.cc/en/Main/Software
3. Conecte Me placa base para ordenador con el cable micro del USB.

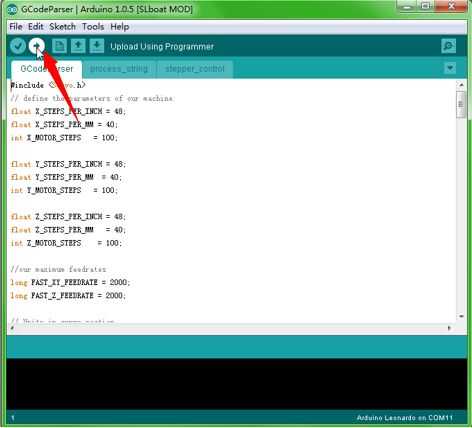

4. Abra GCodepraser -> GCodeParser.ino por el IDE de Arduino. Haga clic en herramientas -> puertos seriales, elegir COM XX (no COM1 y COM2). Haga clic en herramientas -> tablas, elegir Arduino Leonardo. Por último, haga clic en "upload" botón en la esquina superior izquierda.
5. cierre Arduino IDE, GRemoteFull abierta -> GRemote.bat.

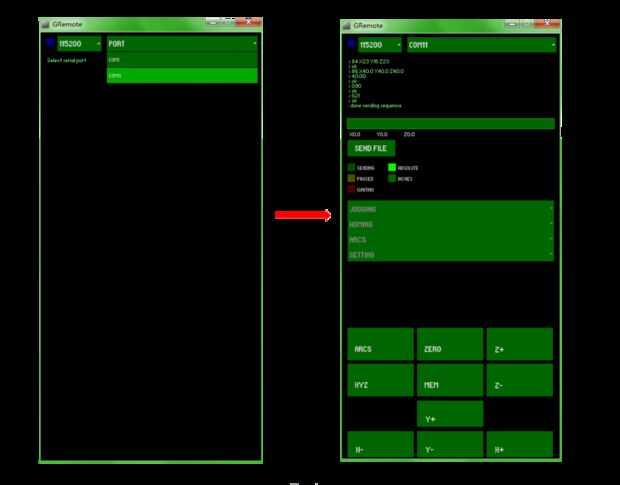

6. Configure el puerto COM, luego GRemote te mostrará la interfaz de usuario como la segunda foto. Que todo por esta parte.
7. ahora, podía controlar el Plotter XY 2.0 por el ratón y teclado. Y también se puede ejecutar con Gcode. Podría generar archivo de Gcode por otro software (dxf2gcode (https://code.google.com/p/dxf2gcode/) o cualquier otro capaz). Debe guardar el archivo de Gcode con .cnc y ábralo GRemote.
Tratar de dibujar la imagen del puño
Haz clic en el botón "Enviar archivo" y elija el archivo demo/peces-lápiz G código example.cnc
. Entonces el trazador dibuja el cuadro siguiente automáticamente en el papel.
Cómo de DIY
Si desea cambiar el código fuente, puede encontrarla en GRemotFull/source/GRemote.pde.
1. descarga e instala procesamiento-2.1.2. http://Processing.org/
2. Instale la biblioteca de procesamiento de controlP5--copiar toda la carpeta a C:\Users\xxx\Documents\Processing\libraries
3. Abra el GRemote.pde por el proceso, DIY el código y haga clic en el botón "ejecutar" para probarlo.
Para más detalles, consulte la instrucción completa de software en el paquete.
