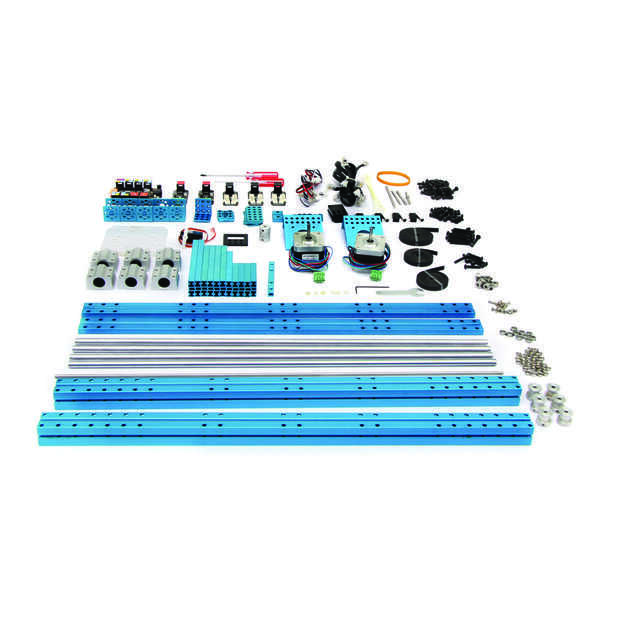

Paso 1: Lista de materiales y herramientas
Usted podría conseguir el kit completo, http://www.makeblock.cc/xy-plotter-robot-kit-v2-0/
Lista de piezas mecánicas:
1. viga 0824-16 x1
2. viga 0824-48 x4
3. viga 0824-80 x1
5. viga 0824-96 x4
6. Haz 0824-112 x2
7. viga 0824-496 x2
8. Haz 0808-80 x1
9. Beam2424-504 x2
10. soporte de 3 x 3 x2
11. placa de 3 x 6 x5
12. soporte U1 x5
13. correa Conector x3
14. 42BYG soporte del Motor paso a paso x2
15. K-Power 9g Micro Servo x1
16. 42BYG Motor paso a paso x2
17. tiempo Pulley18T x6
18. una correa (1.3 m) x3
19. D eje 4x56mm x2
20. roscado del eje 4x39mm x1
21. eje cuello 4mm x10
22. acoplamiento de 4x4m m flexible x1
23. lineal movimiento eje D8X496mm x4
24. lineal movimiento Deslice la unidad 8mm x6
25. brida rodamiento 4x8x3mm x10
26. Cruz destornillador 3mm x1
27. tuerca M4 x50
28. avellanada Tornillo M3x8 x10
29. sin cabeza tornillo M3x5 x26
30. plástico remache R4060 x16
31. plástico remache R4100 x6
32. plástico anillo 4x7x2mm x20
33. tuerca M2 x3 Cruz pan empotrada tornillo M2 x 10 x3
34. hexagonal socket botón tornillos M4 x 14 x30
35. hexagonal socket botón tornillos M4 x 16 x28
36. hexagon socket botón tornillos M4 × 22 x12
37. hexagonal socket botón tornillos M4 x 30 x18
38. hexagon socket botón tornillos M4 × 8 x36
39. base soporte x1
40. soporte LS V2.0 x4
41. soporte del servo micro 9g x1
42. lineal movimiento eje D4x512mm x1
43. lineal movimiento eje D4x80mm x1
44. Cruz empotrado pan de cabeza aprovechando tornillos C ST 2.2 × 9.5 x10
45. cuttable enlace 3 x6
46. nylon abrazaderas 2 * 100 x30
47. goma x5
Lista de electrónica:
1. Me-placa base x1
2. Me paso a paso motordriver V1.0 x2
3. RJ25 Adaptador x3
4. pared adaptador fuente de alimentación: 12VDC x1
5. micro interruptor x4
6. 6P6C RJ25 cable 20cm x2
7. 6P6C RJ25 cable 35cm x1
8. 6P6C RJ25 cable 50cm x2
9. USB A macho a B macho Cable x1
Herramientas:
1. hexagonal Destornillador 2.5mm x1
2. Cruz destornillador 3mm x1
3. llave 7mm x1
4. hexagonal llave Allen 1.5 mm x2
