Paso 2: Crear el marco y el eje y

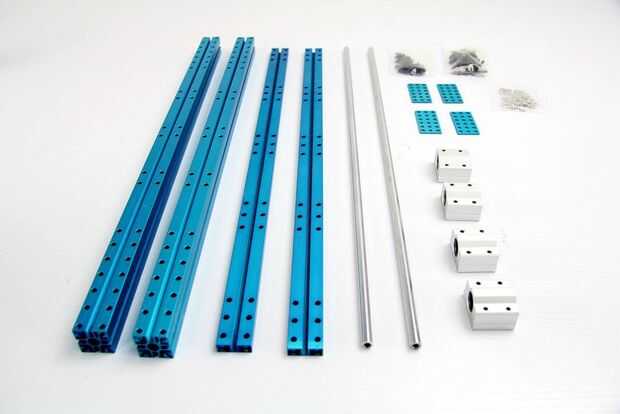

Lista de materiales,
1. viga 0824 496 x2
2. viga 2424 504 x2
3. lineal movimiento eje D8x496mm x2
4. lineal movimiento Deslice la unidad 8mm x4
5. placa de 3 x 6 x4
6. tornillo M4x14 x8
7. tornillo M4x30 x12
8. tuerca M4 x8
Procudures,
Consejos, no invertir el orden de paso #1 y #2. Si es así, el tornillo de 14 y 30 sería interferencia.

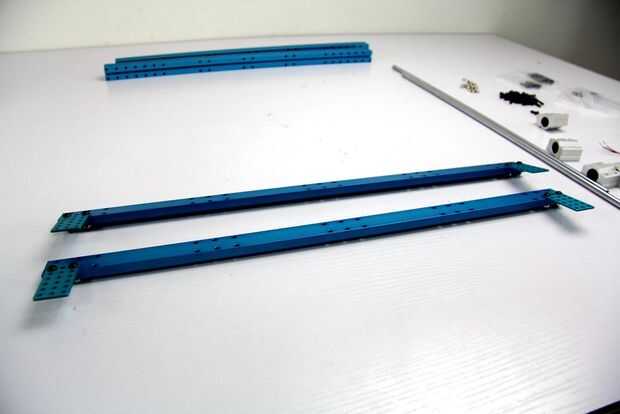

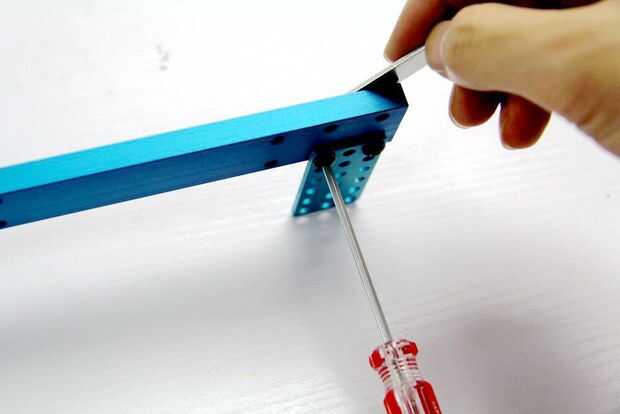

1. en primer lugar, vamos a instalar la viga 3 x 6 como soporte de apoyo en la beam0824, utilizamos tornillo M4x14 y tuerca M4 x 8.

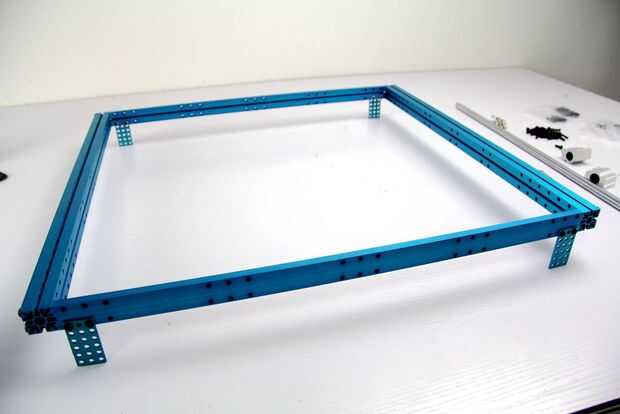

2. Conecte el beam2424 y beam0824 con tornillo M4x30. repetir dos veces, usted conseguirá el marco.

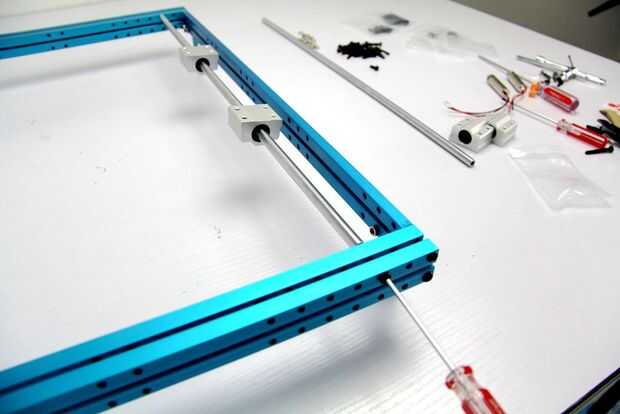

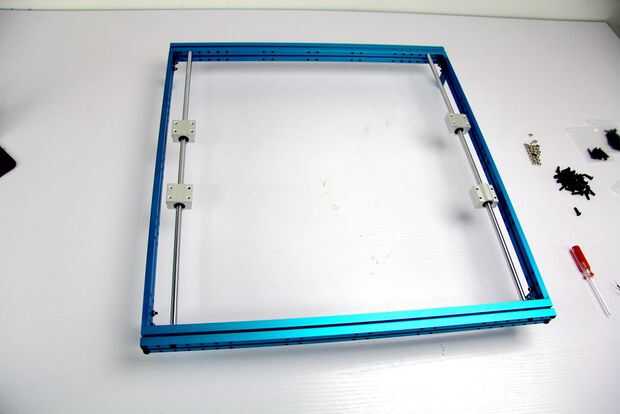

3. Coloque la unidad deslizante de movimiento lineal en el eje y fijar el eje en el bastidor con tornillo M4x30.
