Paso 3: Construir el eje x

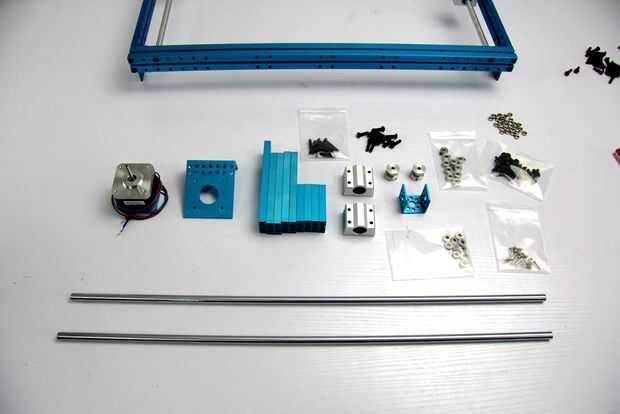

Lista de materiales,
1. lineal movimiento eje D8x496mm x2
2. lineal movimiento eje D4 x80mm x2
3. 42BYG soporte del Motor paso a paso x1
4. 42BYG Motor paso a paso x1
5. viga 0824 48 x4
6. viga 128 0824 x4
7. viga 0824 144 x1
8. lineal movimiento Deslice la unidad 8mm x2
9. brida rodamiento 4x8x3mm x2
10. sin cabeza tornillo M3x5 x4
11. tuerca M4 x2
12. tornillo M4x8 x5
13. tornillo M4x14 x16
14. tornillo M4x16 x2
15. tornillo M4x22 x8
16. cabeza fresada Tornillo M3x8 x4
17. eje cuello 4mm x2
18. tiempo polea 18T x2
19. soporte U1 x1
Procedimientos,

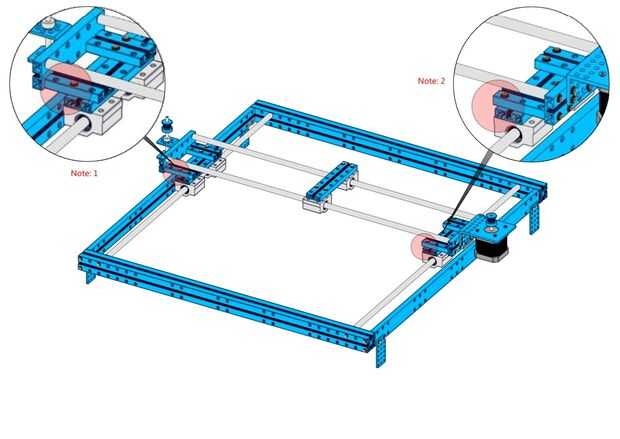

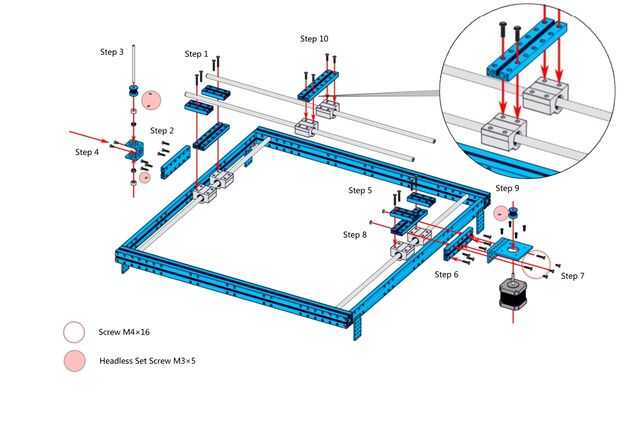

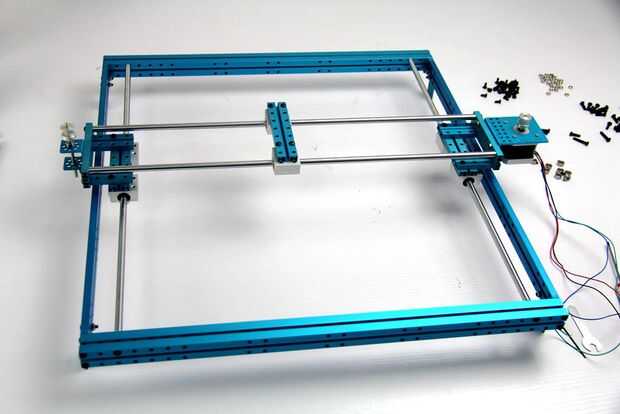

Consejos. Podría seguir la segunda foto para terminar la instalación de estos.

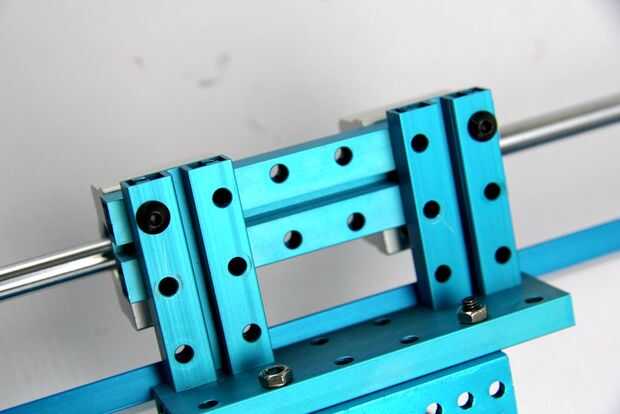

1 y 2. Construir la plataforma izquierda. Las dos plataformas se utilizan para conectar el eje x y eje y. Todo lo que necesitas son Beam0824 48, 128, 144 y algunos tornillos y tuercas.

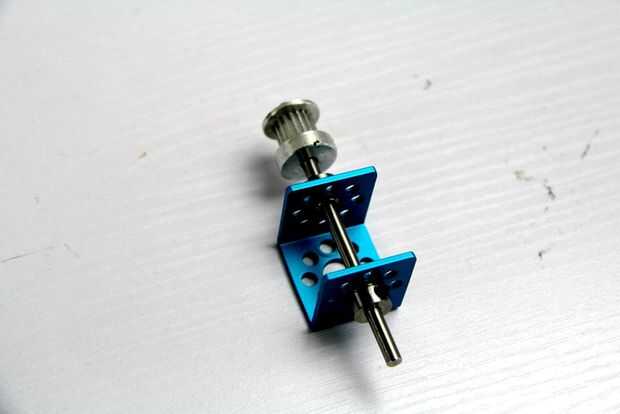

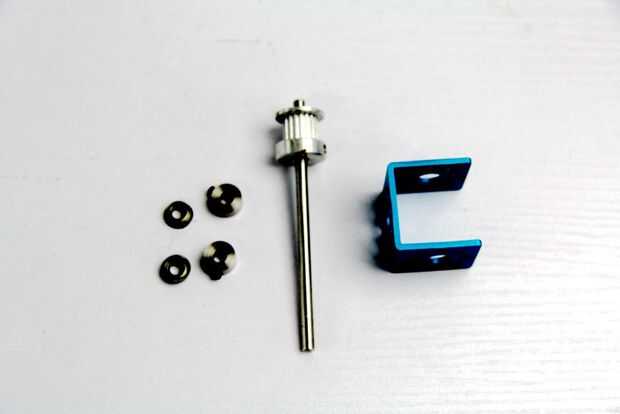

3. montar la "rueda de oración". En primer lugar, fijar la polea de sincronismo 18T con tornillo sin cabeza M3 en el eje de 80mm. Cuando este terminado, el orden de las partes debe ser tiempo bulley 18T -> eje cuello - > -> cojinete de brida soporte U1 - > cojinete de brida -> collar de eje.

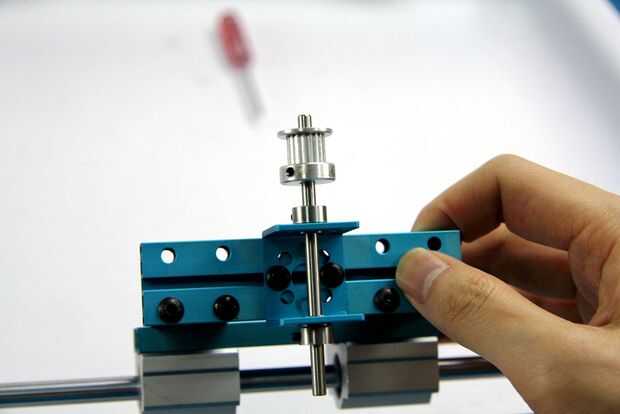

4. fijar la "rueda de oración" en la ranura del hilo de rosca de la plataforma de la izquierda.

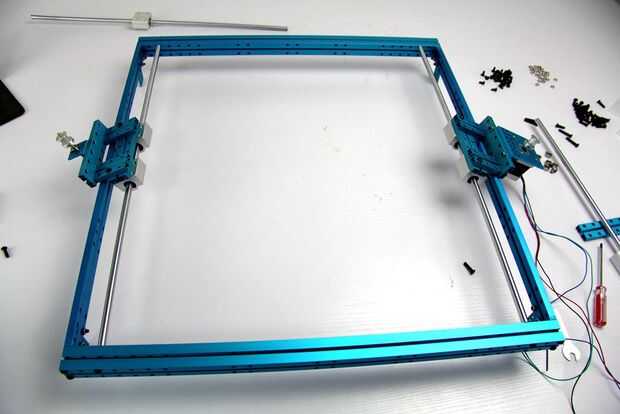

5 y 6. Construir la plataforma correcta. Tenga en cuenta que hay una pequeña diferencia entre la plataforma izquierda y derecha.

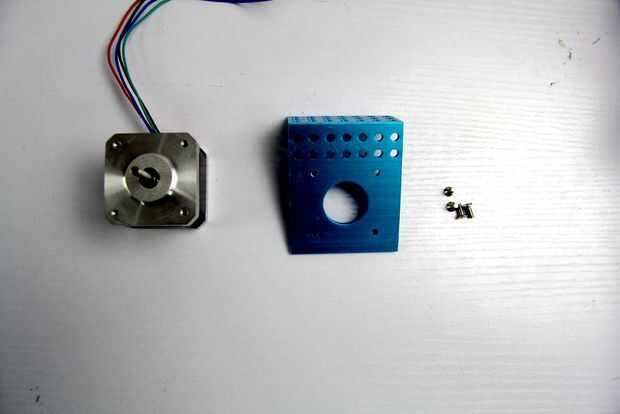

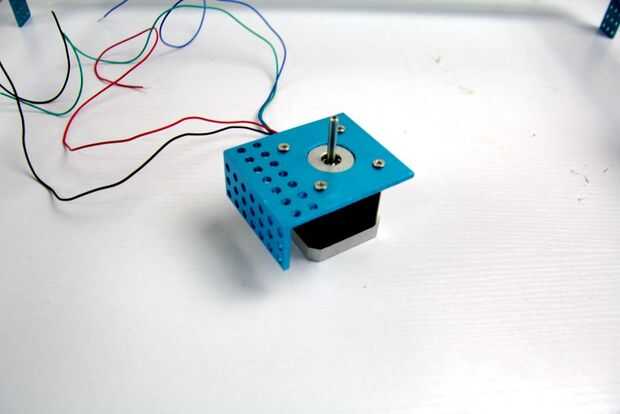

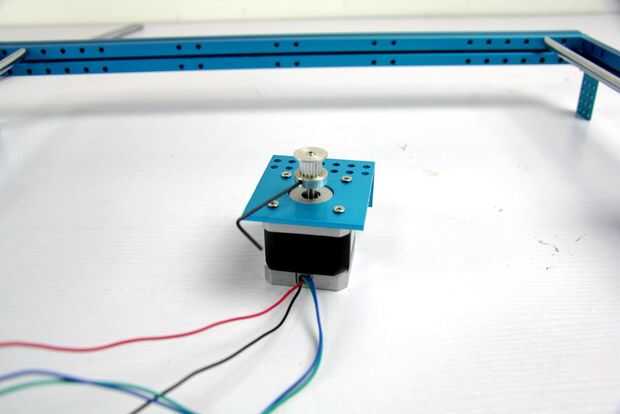

7. Fije el motor paso a paso en el soporte paso a paso por Tornillo avellanado M3x8.

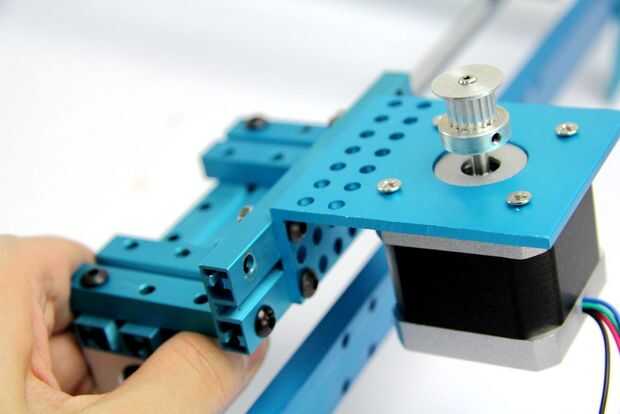

8 y 9. Instale el motor paso a paso en la plataforma correcta. Y fijar la polea de sincronismo 18T del motor paso a paso.

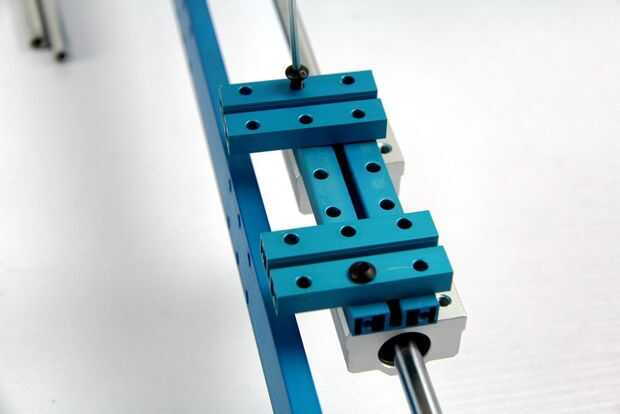

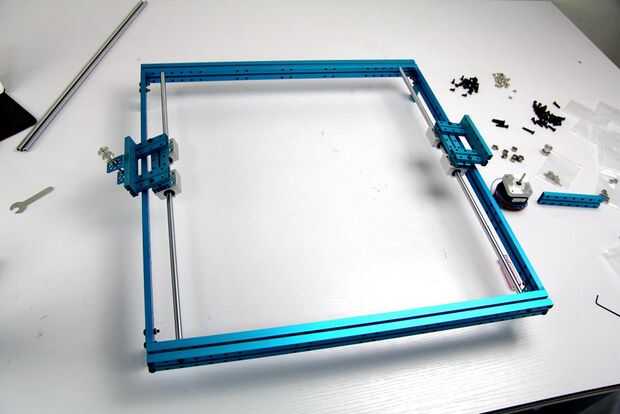

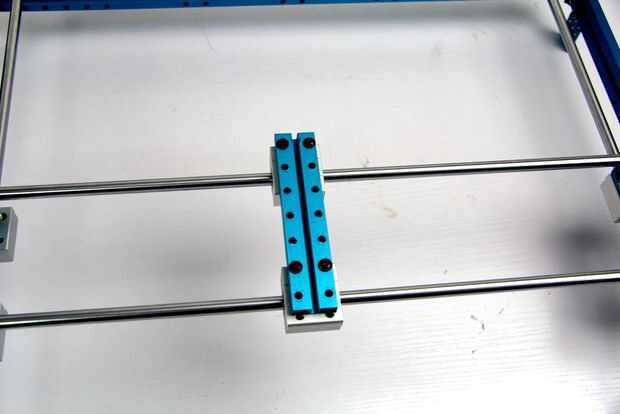

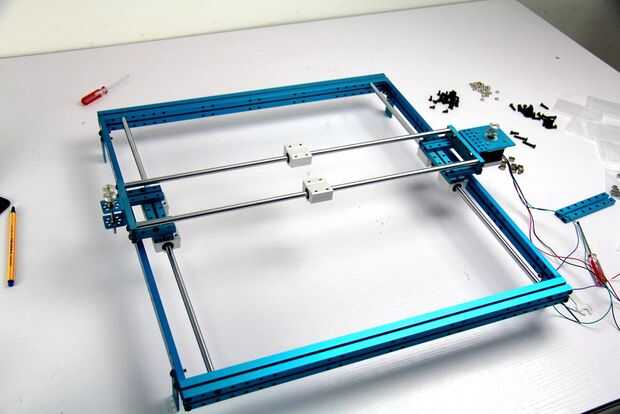

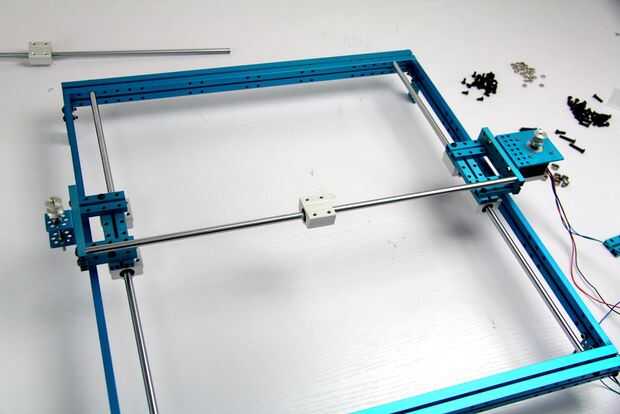

10. Coloque la unidad de deslizamiento en el eje y fije el eje eje x en las plataformas.
