Cómo hacer Makeblock XY Plotter v2.0 (7 / 13 paso)

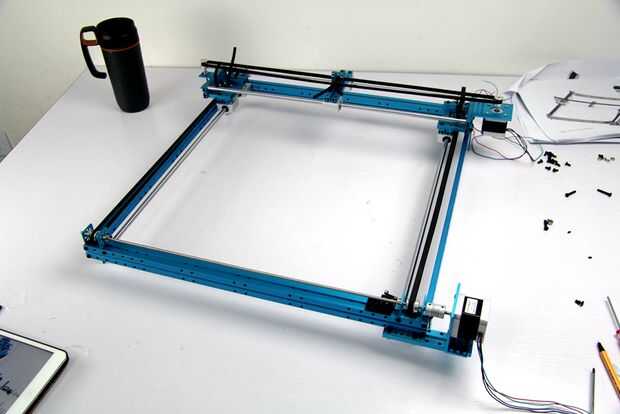

Paso 7: Instalar el motro paso a paso para el eje y

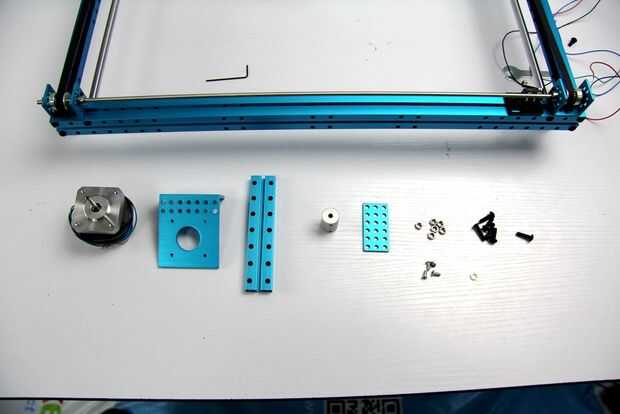

Lista de materiales,

1. 42BYG Motor paso a paso x1
2. 42BYG soporte del Motor paso a paso x1
3. viga 128 0824 x1
4. acoplamiento 4x4m m flexible x1
5. placa de 3 x 6 x1
6. tornillos M4x16 x9
7. tuerca M4 x6
8. Tornillo avellanado M3x8 x4
9. sin cabeza tornillo M3x5 x4
10. plástico anillo 4 x 7 x 2 x1

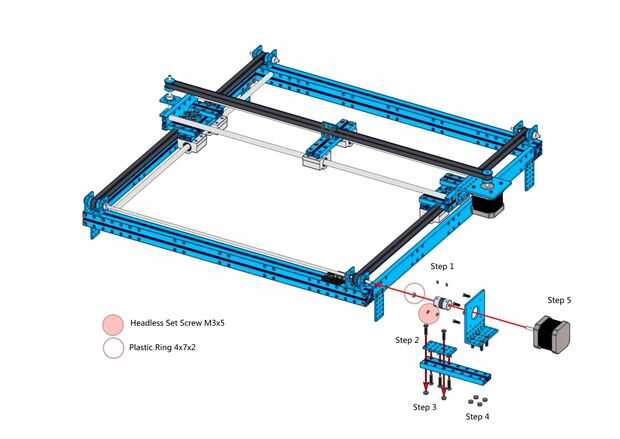

Procedimientos,

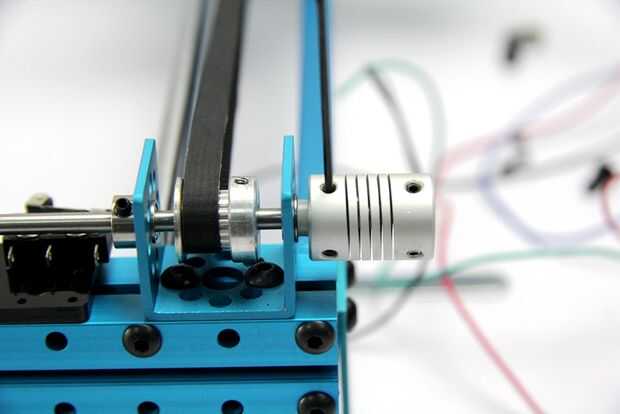

1. Instale el acoplador flexible en el eje del M4. Tenga en cuenta que hay un anillo de plástico entre el soporte de U y acoplamiento flexible.

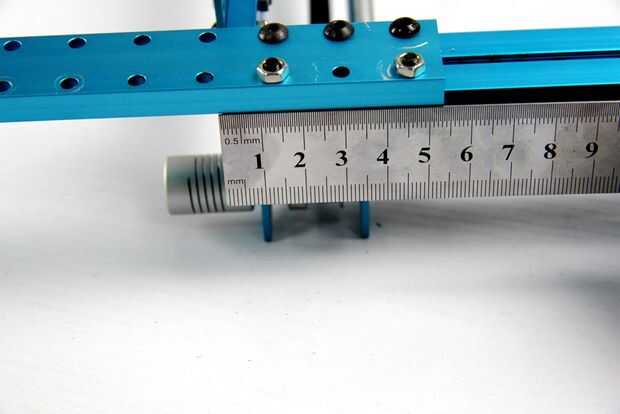

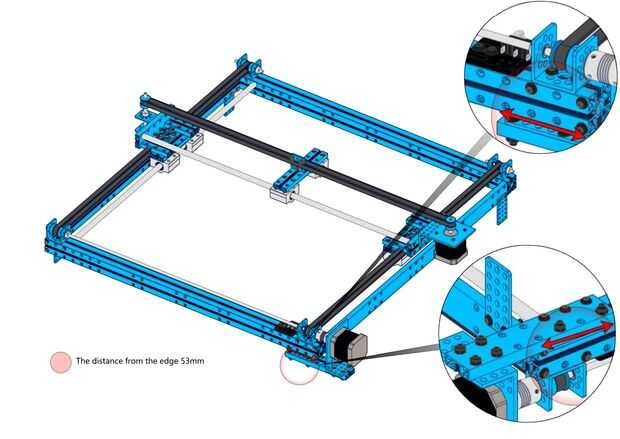

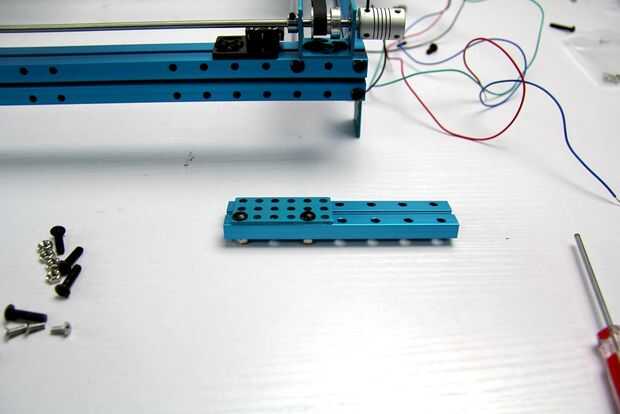

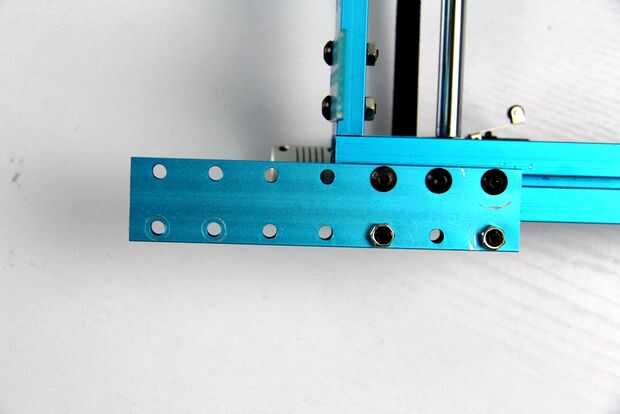

2. Instale al soporte paso a paso en beam2424. La longitud debe ser de 53mm.

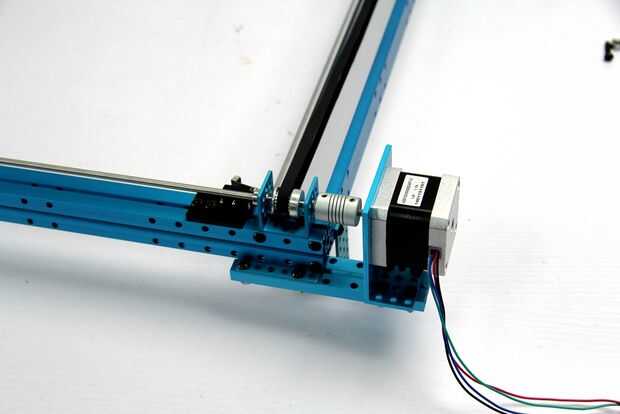

3. fijar el paso a paso en el soporte e instalar toda la estructura en el soporte.
