Cómo hacer más juego memoria / tarjetas para las consolas Hydra (1 / 5 paso)

Paso 1: Cosas puede o no puede necesitar...

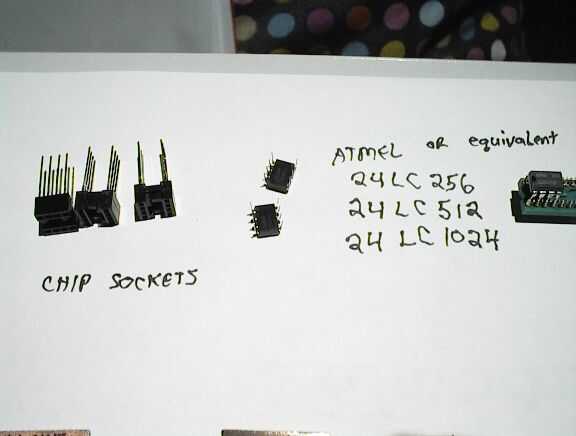

Necesita más fichas flashes seriales.
Aunque 24LC256 y 24LC1024 son mencionados por el autor del manual del Hydra,
He utilizado 24LC512, que tiene 64K de bytes.
Casi todo el software de hydra que he visto corre en 32K,
y por lo tanto es más fácilmente disponible que chip
o se recomienda más barato. También se recomienda es conseguir chips DIP en su lugar
de la superficie de montaje si está disponible, incluso si cuestan un poco poco más.

Obviamente puede usar tarjeta de su experimentador para hacer otro
tarjeta de juego, pero habían guarda mía. Fácilmente puede grabar una sola tarjeta echada a un lado
o no lo grabe. Tenía una botella de añeja de persulfato de amonio que
no grabe, así que, corte el exceso de cobre con una herramienta dremel etch tras fracaso.
(Nota a sí mismo: cloruro férrico etchant tiene una vida útil mucho más larga.)
Las juntas pueden ser simples cara porque todos los pines utilizados para la memoria
están en la parte posterior de la Junta.

Incluso no necesita ser enchufar cualquier juntas en la ranura de cartucho.
Basta con apagar el Hydra y reemplazar la 24LC1024 que es
Socketed en la placa base con cualesquiera de las virutas y carga
juegos o programas en el chip sustituyó.
PELIGRO: Pines de interrupción. Este problema se puede evitar algo
poniendo el chip en otro enchufe, especialmente uno con clavijas redondas duras.
PELIGRO: Conectar el chip al revés. "Si" es probable que esto suceda, la etiqueta
el chip con una flecha (y también alguna idea de qué programa podría ser
en el chip, incluso por ellos, etiquetado como #1... etc).
PELIGRO: Asegúrese de apagar la Hidra al cambiar el chip en la
placa madre. La ranura de cartucho está diseñada para ser hotplugged, la
no es toma de chip en la placa base. La hélice es un chip de 3 voltios
puede que sea muy estático sensible.

Resumen:
Necesario: flash más chips de
Necesarios para obtener los mejores resultados: tablas utilizables o equipos que estén
(grabador, marcador permanente, soldador y soldadura, taladro o dremel,
gafas de seguridad y guantes o hacer a su propio riesgo...)
Necesarios para proteger la memoria virutas conectada al Motherboard, Tarjeta madre: 8 pines zócalo dip/dil o perno encabezado con pernos redondo duro "la máquina". Corté el verde uno (16 pins) a la mitad.
(y correctamente con la ayuda de las etiquetas)
