Paso 6: Dimensionamiento de las conexiones 3

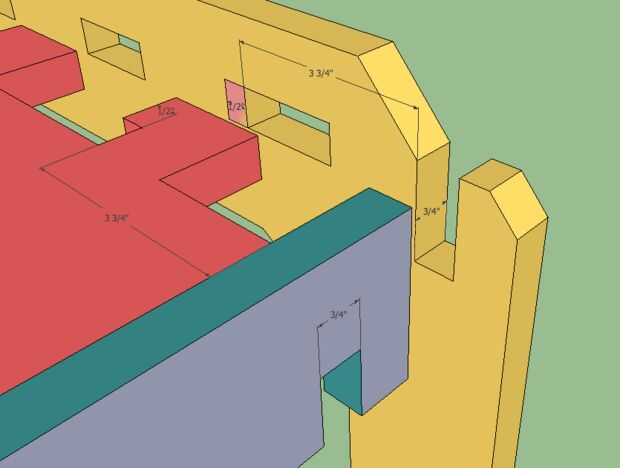

1. dibujar una muesca en los extremos de los elementos de tensión
Nota: la muesca debe ser adyacente a la arista de la anchura interior y debe ser el ancho del material: 3/4" en este caso.
2. determinar hasta qué punto elementos de tensión individuales se deslizarán para bloquear la Asamblea.
Tip: elementos de tensión que se deslice en su posición final: el asiento de la silla desliza hacia atrás 1/2" para trabarlo en su lugar. Asegúrese de tener en cuenta la pérdida de longitud para asegurar un ajuste apretado cuando otros elementos como se muestra en los componentes rojos y azules arriba.
