Paso 2: Determinar los pines necesarios para las unidades de disquete.

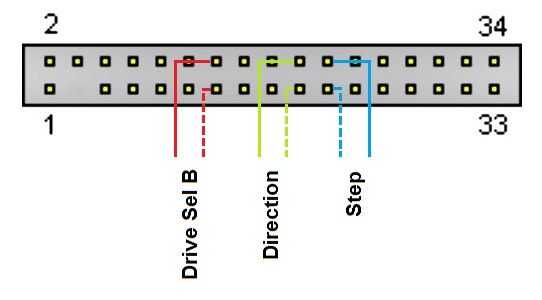

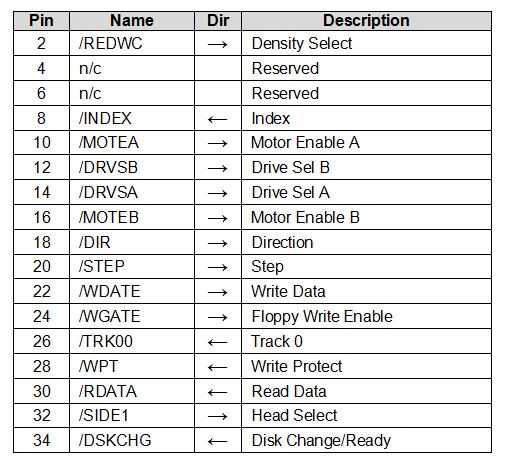

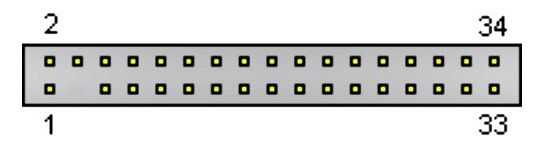

Como lo dije anteriormente, basta con determinar 3 pines para hacer la unidad de disquete cantar. Si te fijas en la parte posterior de su unidad de disquete ves estos 34 pines. Chequeen en la imagen para determinar cual es el pin 1 y así sucesivamente. Los primeros alfileres de los pernos hasta las clavijas de la parte inferior son los pernos impares que es el suelo. Los pares de pines son activados por los de puesta a tierra. Básicamente, los equipos con hasta dos unidades de disquete A y B. no importan unidad que conectas los cables a. Si desea establecer su unidad B unidad a unidad, luego conecte los cables a los pines 12, 11 para la tierra. Si desea establecer su unidad A unidad a unidad, luego conecte los cables a los pines 14, 13 para la tierra. Pero para evitar más complicaciones, sólo tienes que seleccionar unidad B, pin 12 y 11.
Otro pin que nos interesa es el perno de Dirección 18, 17 para la tierra. Perno de dirección determina qué dirección avanzar, o retroceder. Este movimiento es realmente la que causa el sonido de la nota de bajo y alto que sale de la unidad de disquete.
Finalmente, las clavijas pasadas tenemos que conectar los cables es el perno del paso 20, 19 para la tierra que básicamente activa el motor paso a paso para mover.

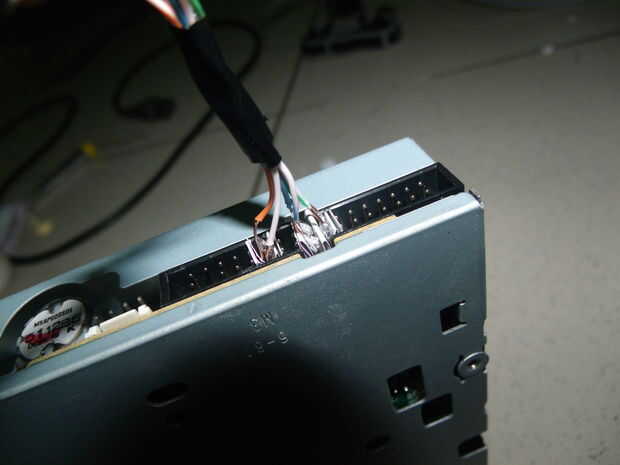

Nota: Si usted todavía tiene el cable de cinta plana entonces le sugiero se utilizar en lugar de soldar los cables directamente a los pines de la unidad de disquete. Les soldadura podría freír las boards de su disquete pero ya que no tengo los cables de cinta planos y conector soldado mío. La soldadura bajo su propio riesgo.
