Paso 1: Moverse comenzada a
Los componentes eléctricos clave en este circuito es el relé. En pocas palabras, un relé toma la primera señal de tensión y actúa como un intermediario para una segunda señal de un voltaje diferente. Por ejemplo, se transmite un voltaje de señal de 1V al relé; Esto activa el relé para luego enviar 10v para electrónica de potencia. El relé sólo es responsable de la transmisión o retransmisión de una señal a otro, en el caso por encima de 1v a 10v. El relé no se amplifica la señal de 1v a 10v, por lo que debe ser una fuente de alimentación conectada en el circuito que permite que la señal de 10v final.
Así que con el uso de un relé, nosotros podemos desencadenar un nuevo circuito cada vez que se recibe un impulso. Se trata de la comprensión básica de cómo podemos hacer múltiples hilos de luces de Navidad (o cualquier otro electrónico) apaga y enciende el pulso de la música.
Lo que necesitarás:
De la soldadura
Soldadura de hierro
Alambre
Relé de
Encogimiento del calor (recomendado)
Que de relé a comprar:
Por desgracia no venden el tipo de relé en la choza de la radio local. Por lo que tendrás que recurrir a ebay para comprar su servidor o página web de componentes electrónicos. Hay dos criterios principales que el relé debe caber en.
El relé debe ser un relé de estado sólido. Relés de estado sólido son que, siendo sólidos y consisten en sin partes mecánicas o móviles. Los relés mecánicos más viejos de estilo podrían funcionar pero será sobre todo como no poder hacer frente a las constantes demandas de activación encendido y apagado varias veces por segundo y pronto no si no inmediatamente. El relé también requiere un conjunto de terminales DC y la otra a AC. El lado de CC debe ser lo más bajo de un voltaje que puede encontrar; el más bajo que he podido encontrar es 3v DC. Cuanto menor sea el mínimo de tensión necesaria para activar el relé significa el más tranquilo podrás reproducir tu música y el funcionamiento del relé. El lado AC del relé debe ser de 120 o 125 v (el mismo voltaje como su casa) y consisten en tantos amperios como sea posible. El amperaje más significa más cosas puede conectar en el circuito y que operan a la música.
Enlaces a relés para este proyecto:
http://www.Mouser.com/productdetail/CRYDOM/CN240A05/?QS=sGAEpiMZZMtHD6BhCPGf2qlFpaMgsWnJZb9hh1%252bhEF8%3D

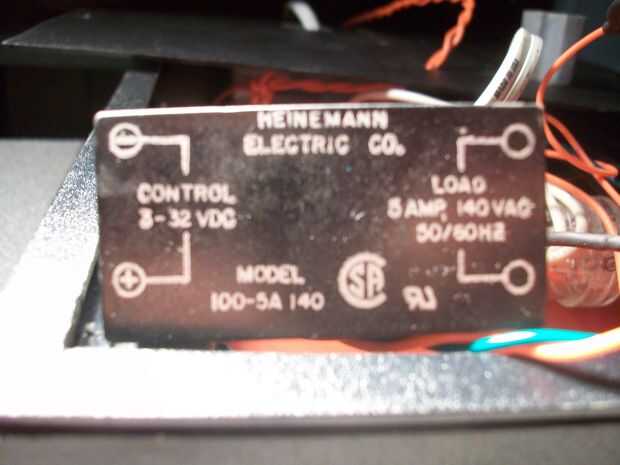

Este es el relé que utilicé (encontré uno en eBay por unos $10):
http://www.wellgainelectronics.com/heinemann100-5A-140.aspx
