Paso 2: El esquema
Así que básicamente lo que estamos haciendo es tomar una pequeña tensión fluctuante de la parte trasera de un equipo de música y convertir las fluctuaciones en los impulsos a lo largo de un 120-125v AC circuito (que alimenta la mayoría luces hogar), causando las luces para iluminar en la misma intensidad de su música.
Entender el esquema de circuito: La señal que es enviada desde la parte trasera de tu stereo y corriendo por el cable del altavoz para los altavoces en realidad contiene una pequeña cantidad de tensión. Fluctúa el voltaje de la C.C. en el cable del altavoz a las exigencias de la señal musical enviada. Por ejemplo, cada vez que hay una fuerte patada en un tambor bajo, el voltaje de DC espigas poco a poco.
Luego podemos usar esta fluctuación del voltaje de C.C. en el cable del altavoz para activar un relé que operará a un voltaje mucho más fuerte al poder cientos de luces que parecen funcionar en perfecta cadencia de la música. (Es en realidad un pequeño retraso, pero es imposible para la vista humana acercarse incluso a detectar en tiempo real).
Esquemas incluyen:

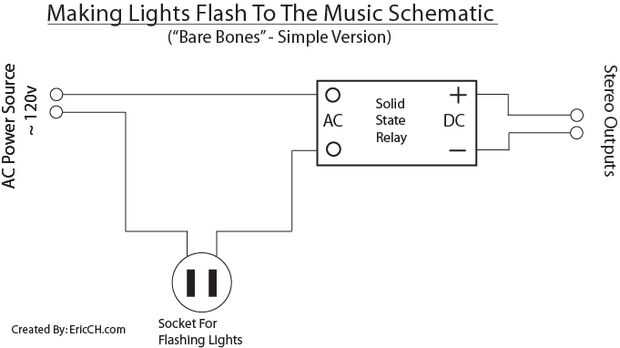

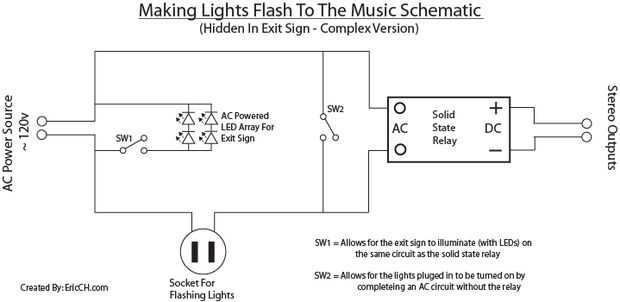

He incluido dos esquemas. La primera es la versión simple que incluye sólo las necesidades de lo que se necesita para construir un circuito de trabajo. El segundo es un circuito un poco más complejo que es el exacto mismo circuito que he atado con alambre en la parte posterior de mi señal de salida.
