Como hacer PCB en casa (9 / 13 paso)

Paso 9: aguafuerte

Tienes que ser muy cuidadoso y cauteloso al realizar este paso

• En primer lugar poner de goma o plástico.

• Coloque algún diario que aguafuerte solución no perder piso.

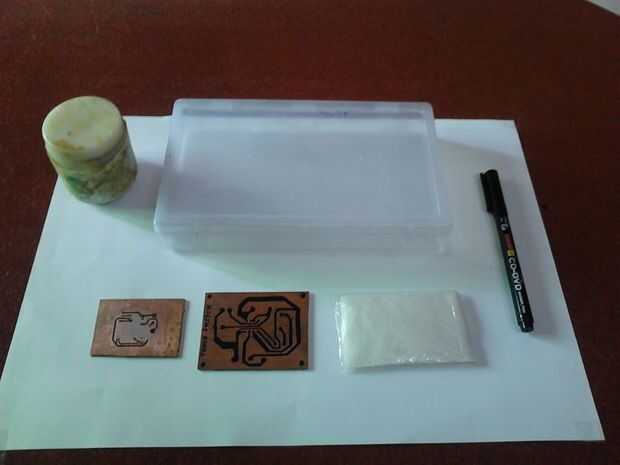

1) tomar una caja de plástico y llenarlo con agua.

2) disuelva 2-3 cucharita de poder de cloruro férrico en el agua.

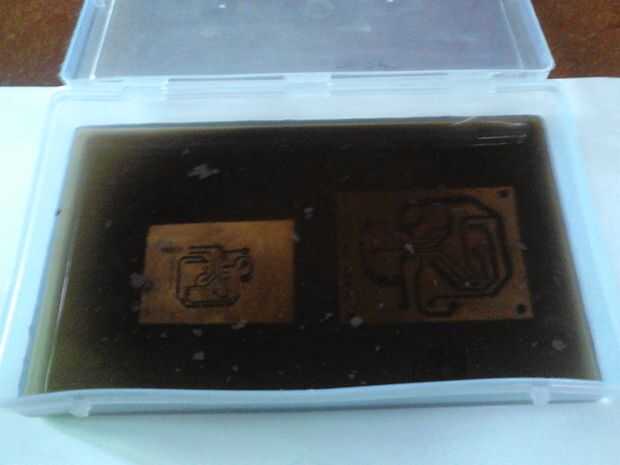

3) sumergir la placa en la solución de la aguafuerte (solución de cloruro férrico, Fecl3) por aproximadamente 30 minutos.

4) el Fecl3 reacciona con el cobre desenmascarado y quita el cobre no deseado de la PCB.

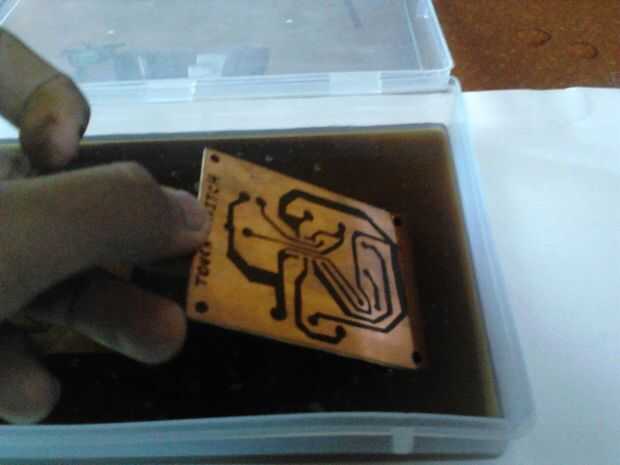

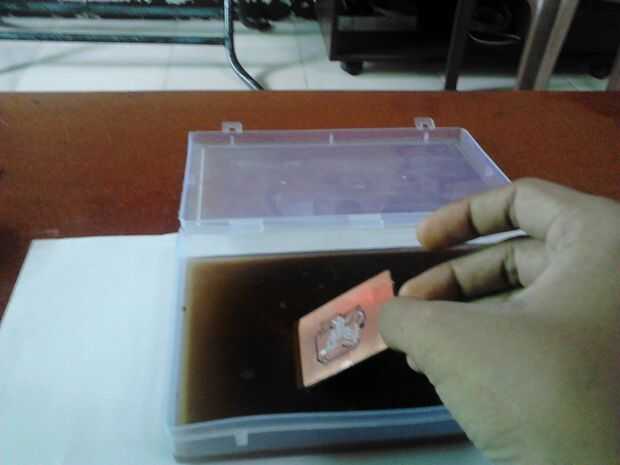

5) este proceso se conoce como aguafuerte. Utilice pinzas para extraer la PCB y verifique si el área sin máscara ha sido grabado o no. En caso de no está grabada deja por algún tiempo más en la solución.

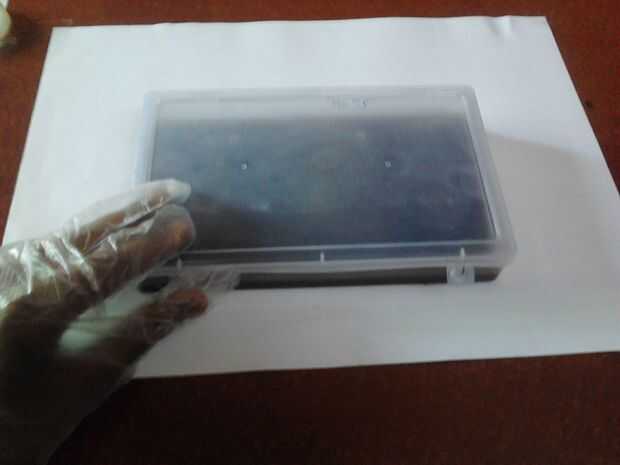

Mueva suavemente caja plástica hacia adelante y atrás para que la solución de la aguafuerte reacciona con hierro cobre y forma expuesto y cloruro de cobre.

Después cada 2-3 minutos Compruebe si todo el cobre está grabado o no.
