Como hacer PCB (2 / 6 paso)

Paso 2: Las cosas vamos a necesitar

Softwares
1. Cadsoft Eagle (es un programa gratuito)
2. cualquier programa de manipulación de imagen, Photoshop o GIMP (GIMP es una herramienta gratuita).

Para la fabricación de PCB
1. cobre revestido tablero
2. cloruro férrico (es mejor comprarlo en forma de cristal, entonces hay dos tipos, anhidro, hidratado o anhidro es mejor para el propósito, que tienen un color oscuro)

Otras herramientas que necesitamos

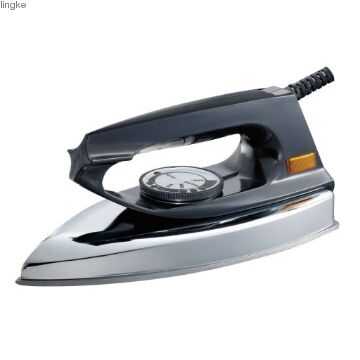

1. paño hierro
2. soldador

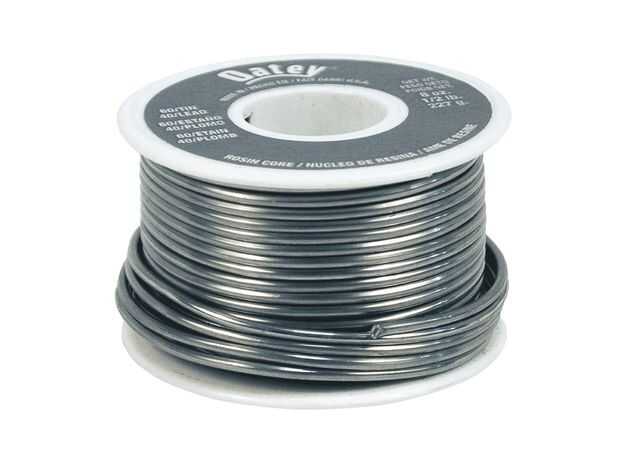

3. soldadura

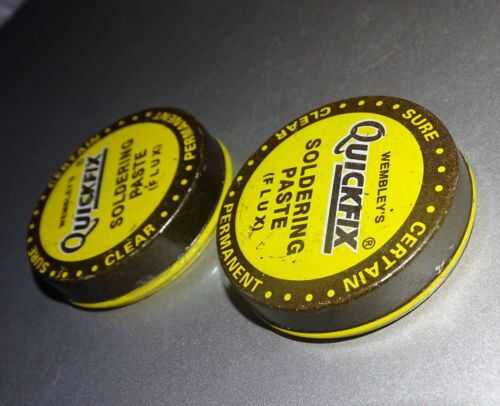

4. flujo

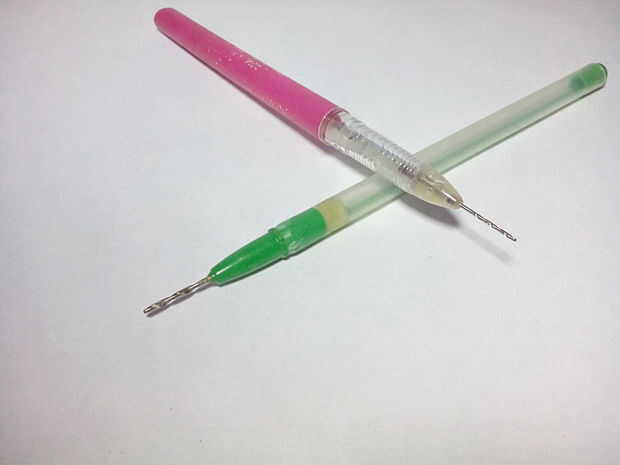

5. taladro PCB (consulte mi instructable sobre cómo hacer PCB super barato taladro)
6. algunos contenedores de plástico para grabado
7. lana de acero para limpiar cobre revestido tablero

También necesitamos tener impresión de diseño PCB en papel fotográfico con impresora láser.
