Cómo hacer PCBs fácilmente (1 / 9 paso)

Paso 1: ¿Qué es un PCB?


PCB significa Printed Circuit Board y es exactamente lo que implica! Todo circuito impreso en un tablero, de manera (poco) sin cables utilizados o necesarios.

Se crean mediante el uso de una Placa de cobre:

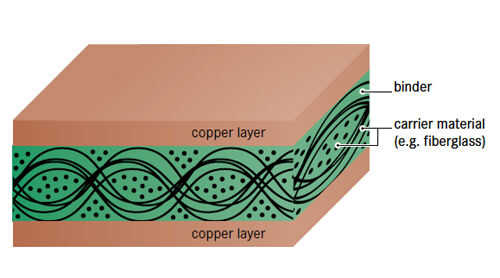

Placas de cobre son placas de plástico que tienen una capa muy delgada (como 35µm) de cobre en ellos. Rasguñando lejos el cobre alrededor de un área en el tablero, aislar desde el resto del cobre. Hacer exactamente esto en muchas áreas con patrones específicos de la zona y componentes de soldadura a través de las áreas, hace un circuito con cables que las zonas aisladas (llamados "rastros" o "pistas").

Existen 2 tipos de placas de cobre vendidos. Un clásico y los fotosensibles. El método de placa fotosensible es complicado y nos pegaremos con el clásico one-sided(for now) placas de cobre.

Ahora usted puede solicitar:

¿Cómo se quitar el cobre de tal modales y precisa manera?
