Cómo hacer PCBs fácilmente (2 / 9 paso)

Paso 2: ¿Cómo quitar el cobre de una placa de cobre?

Hay 2 formas de quitar el cobre de un tablero para hacer rastros:
El proceso que muele y el proceso de la aguafuerte.

El proceso realmente necesita herramientas especiales. Muy precisa equipos de molino del CNC es necesario (es decir muerto caro) así que sólo voy a describir este método:

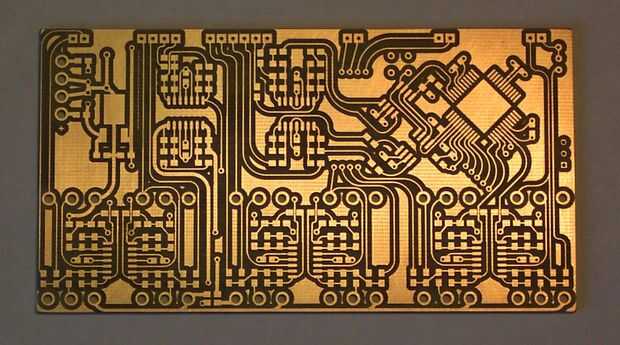

Un taladro entra en la placa de cobre, pero sólo la mitad, sólo para quitar la capa de cobre de la parte superior. Este ejercicio (incrustado en un CNC) "anda" en el tablero, quitando todo cobre en su camino. Eso significa que el taladro no debe tocar las áreas que pretenden ser conductora, pero a pie alrededor de ellos. Esta forma, se aísla las zonas conductoras creando los rastros. También se llama "Enrutamiento de aislamiento".

El método de grabado es mucho más barato. Sugiere cubrir el cobre necesario con algo y el baño todo el tablero en productos químicos* que destruir cobre. Así, se eliminará el cobre al descubierto y los restantes serán los rastros. Pero ¿qué es lo que puede cubrir el cobre que bien evitar que conseguir destruido? Bien... Tinta o Toner de impresora láser, pero esto es una Historia diferente.

Puede utilizar un marcador de grasa para dibujar las huellas en el tablero y luego se. Tan simple como eso! Pero esto deja mucho de cobre descubierto y el proceso de producción tomará tiempo para quitar todo... (el video muestra justamente eso!) Te sugiero una manera mejor (y más suficiente) en este Instructable.

* Hay productos químicos comerciales para grabado de PCB. nunca he usado los!

Utilizar una solución de ácido clorhídrico (encontrado fácilmente por menos de 2 euros por 450ml en los super mercados) 6% y un 30% de solución de peróxido de hidrógeno (que se encuentra en las farmacias para casi gratis). Primero añadir el ácido clorhídrico y luego unas gotas de H2O2. Pero para usar tan poco necesita una manera inteligente para sacar menos cobre como sea posible...

Ahora que sabemos los conceptos básicos que van a la cosa real...
