Paso 3: Así que permite diseñar un tablero!
Diseño de placas con KiCad es una suite de la electrónica completa y (según mis necesidades) tiene nada menos que el águila (que tiene una versión gratuita limitada ).
No demuestro KiCad ahora, pero definitivamente te apuntará en la dirección correcta (índice tutorial - parte inferior de la página). Esto es donde comencé a aprender KiCad, por lo que es tan buena como la puedo encontrar!

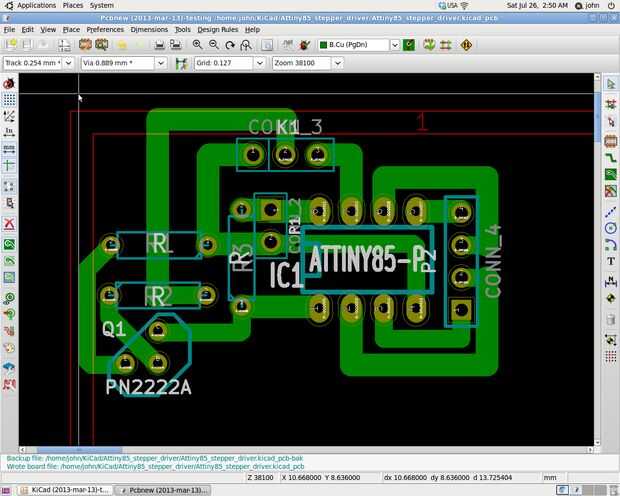

Ahora para fines de demostración se utilizo un diseño de circuito de mi invention(!): Attiny85 * controlador paso a paso. Es un muy barato (menos de 2,50 euros), muy útil, circuito de un solo lado (la puede ver en la imagen).
* Si tratas este proyecto vas a programar un AVR Attiny85 MCU. Puede lo breadboard o hacerlo con estilo con el bricolaje barato Estación de programación AVR describo here(clicky).
Así que, en definitiva tenemos que exportar los archivos PCB a G-Code
He subido el archivo KiCad PCB. Nombre un proyecto como "Attiny85_stepper_driver" y colóquelo en una carpeta para verla.
El archivo "gerbers.zip" incluye un "archivo de Excellon taladro", un "Gerber nuevo Layer" y un archivo "Gerber Top Overlay". Los que son necesarios en la cadena de herramientas explicada más adelante... Puede abrir a través de la libre y mando abrir capa gran "gerbv - Gerber Viewer". Página para descargar (Linux compatible como utilizo Linux solamente).
He utilizado un 1,80 mm anchura de pista (esto es más que la de por defecto 0,254 mm) para estar seguro de que va a pasar sin problemas de precisión .
Usted puede crear nuevas anchuras de pista en "reglas de diseño > reglas de diseño > normas de diseño globales (ficha) > inferior derecha de la página". Entonces puede modificar los rastros existentes haciendo clic derecho sobre ellos y vas a "seleccionar la anchura de pista".
