Cómo hacer PCBs fácilmente (5 / 9 paso)

Paso 5: Herramientas de PC (desde el diseño KiCad para CNC molino G-Code)

Las imágenes son del orden del procedimiento. Asegúrese de aumentar ellos y verlos con cuidado. Aquí a describir las herramientas utilizadas y proveer sitios web o enlaces de descarga.

IMPORTANTE ***

Yo uso LinuxCNC y tengo ningún Windows en mi sistema. Esto significa que puedo usar Linux herramientas exclusivas . Esto es una cosa rara pero existe. Ofrecerá alternativas de Windows para herramientas que conozco que son exclusivos, sino para cualquier otra cosa me deja saber en los comentarios!

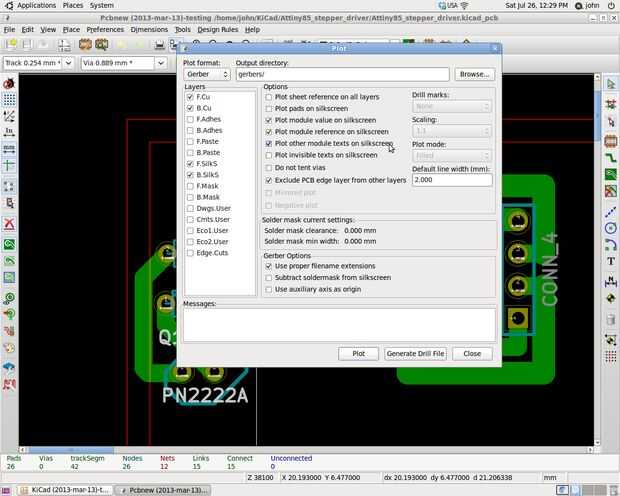

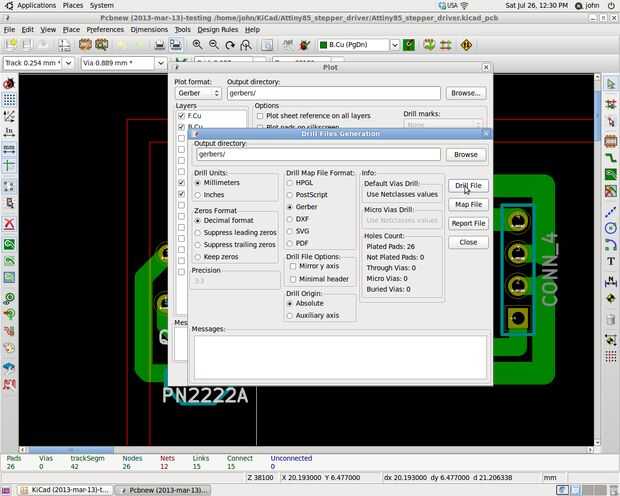

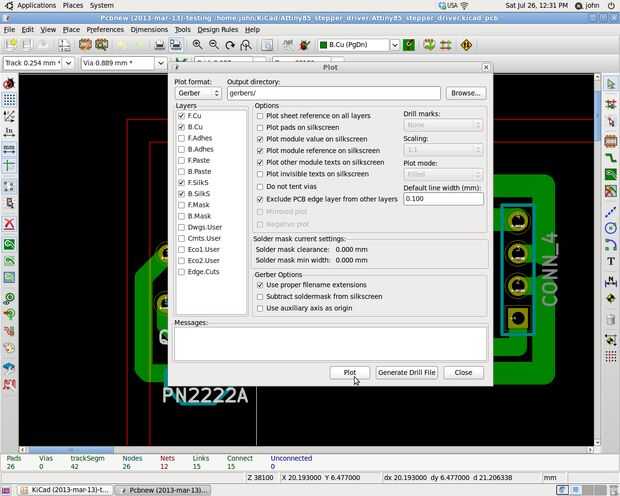

So. Después de que consigamos el Gerber de Kicad utilizo la herramienta "pcb2gcode". Esto es una exclusiva de linux (todavía no sé por qué) pero hay muchas alternativas de windows (este es un buen sitio). También es una herramienta en línea pcb2gcode!

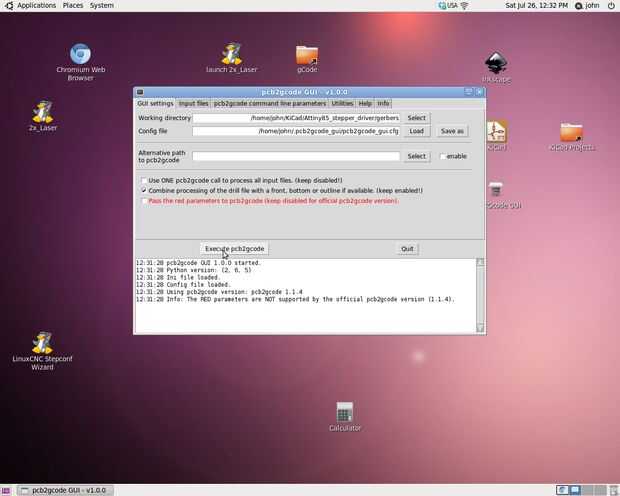

También uso una GUI para pcb2gcode (porque, por alguna razón, es sólo un programa CLI) hechas por un tio muy majo. Usted puede encontrar en su página. Hay muchas otras cosas que admirar allí también!

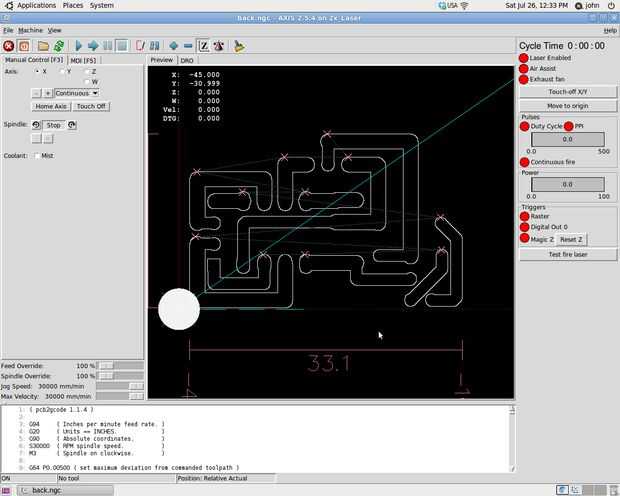

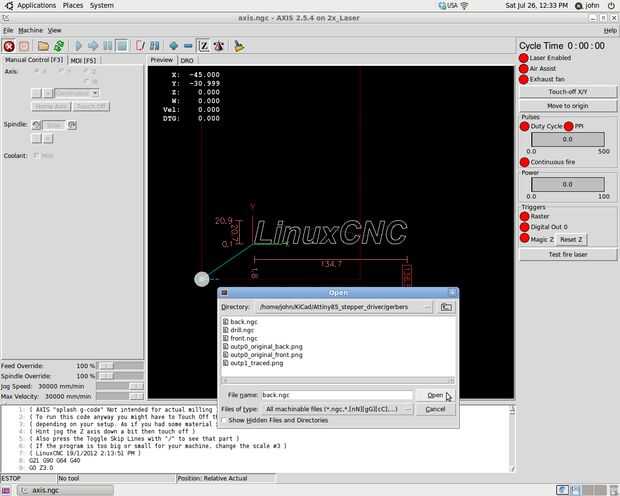

Cuando obtengo el código de G abrir con EMC2 *CAM programa de LinuxCNC (alternativa no-libres de Windows: Mach3). Luego (con la emulación de magia Z molino para láseres: Mach3, EMC2), corro el CNC * y el láser quema sólo lo que un molino comer.


* EMC2 viene embebido en un sistema operativo denominado "LinuxCNC". Esto sucede porque un programa que unidades maquinaria necesita métodos kernel de tiempo real, y generalmente los sistemas operativos, no dedicado a las máquinas, no tenerlos. LinuxCNC es normal y he instalado mi toolchains en él, así que no necesito cambiar OSs para conducir la máquina.

* Me he hice un Laser grabador CNC. Se puede ver en mi Instructable.
