Paso 6: El procedimiento (pt1)

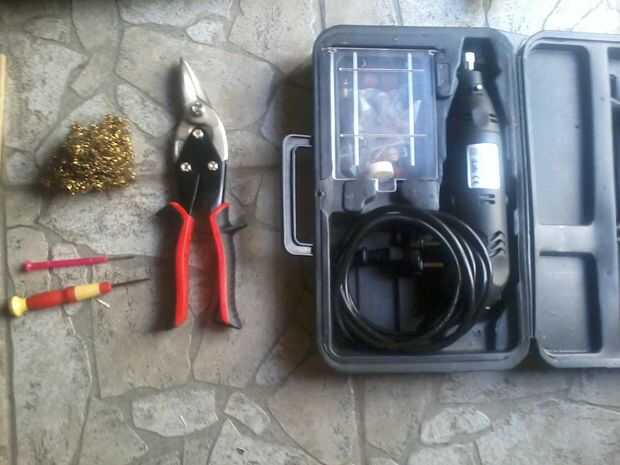

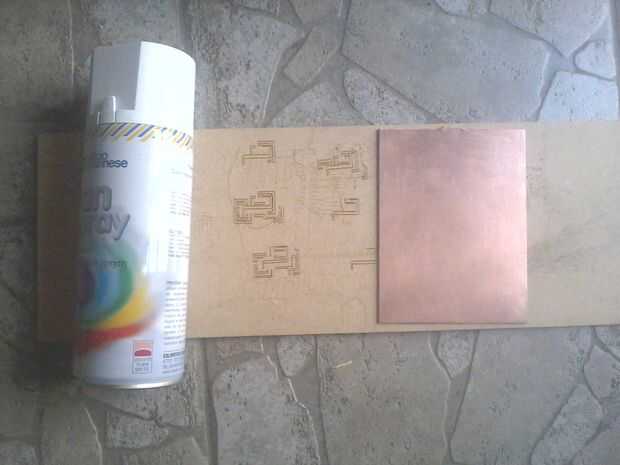

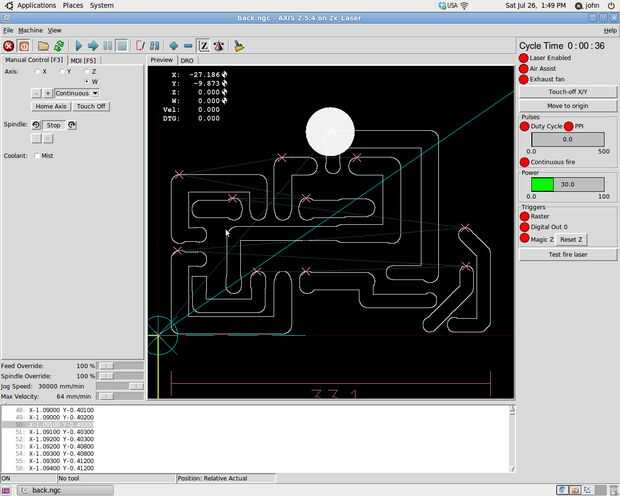

En primer lugar ejecutamos la máquina en la madera. De esta forma que podemos ver el tamaño real de nuestro diseño de PCB.

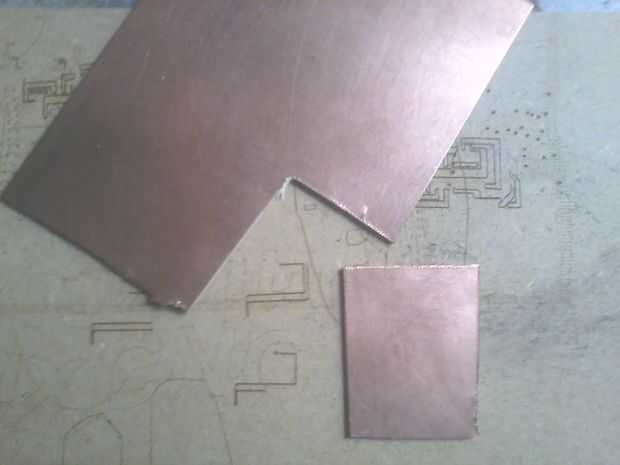

Guiados por este, cortamos algunos placa de cobre de forma que el PCB tendrá un montón de habitación en él. 10% - 20% más que el tamaño rectangular de diseño.

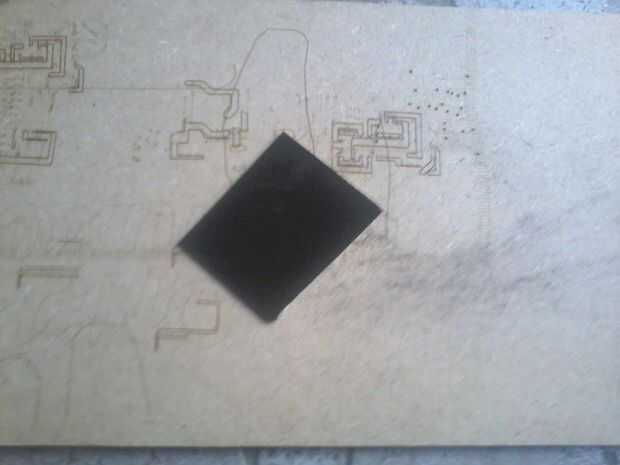

Luego tomamos el trozo de placa de cobre que sólo se cortan y pintarlo de negro con la lata de aerosol. El color es no opcional. Tiene que ser negro para absorber al máximo el haz de láser.

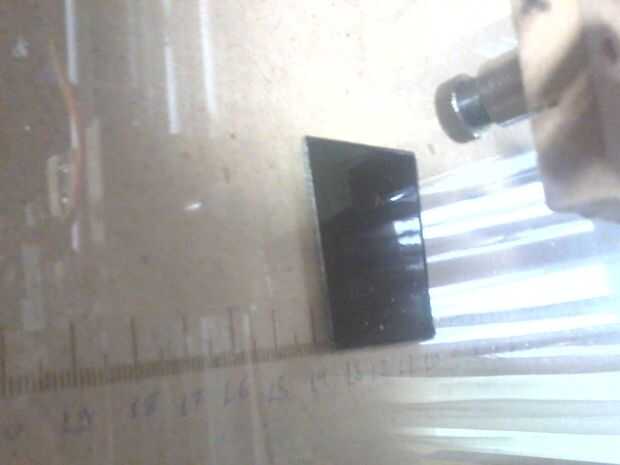

Después de eso, colocamos la (PCB wannabe) Junta en la cama de la máquina de cobre. Tiene que ser justo por encima de la madera (apenas utilizados) y cubierta el área de grabado completamente. De esta manera nos aseguramos de que todos los rastros será grabado en la placa de cobre demasiado. Haga funcionar la máquina otra vez (puede que necesitemos ajustar el foco del láser aunque)...

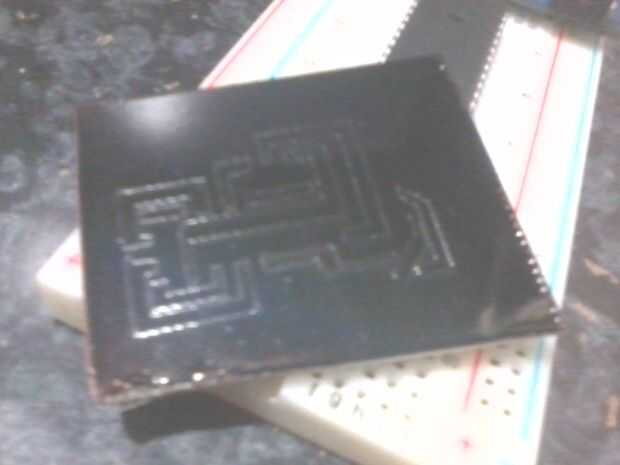

Lo que obtenemos es una parte de la placa de cobre, pintada de negro donde el cobre no fue golpeado por el lásery expuesto (o casi expuesta) en las áreas que el láser quema. Estas áreas resultan ser los límites de la pista!
Sólo porque mi laser no es tan potente, las huellas grabadas son visibles, pero el cobre no está expuesto a todos.
¡ Aquí viene el segundo truco de hoy! Con un destornillador, raya la pintura, sólo en el camino grabado, para finalmente exponer el cobre. Y este es el segundo método te sugiero (página siguiente).
